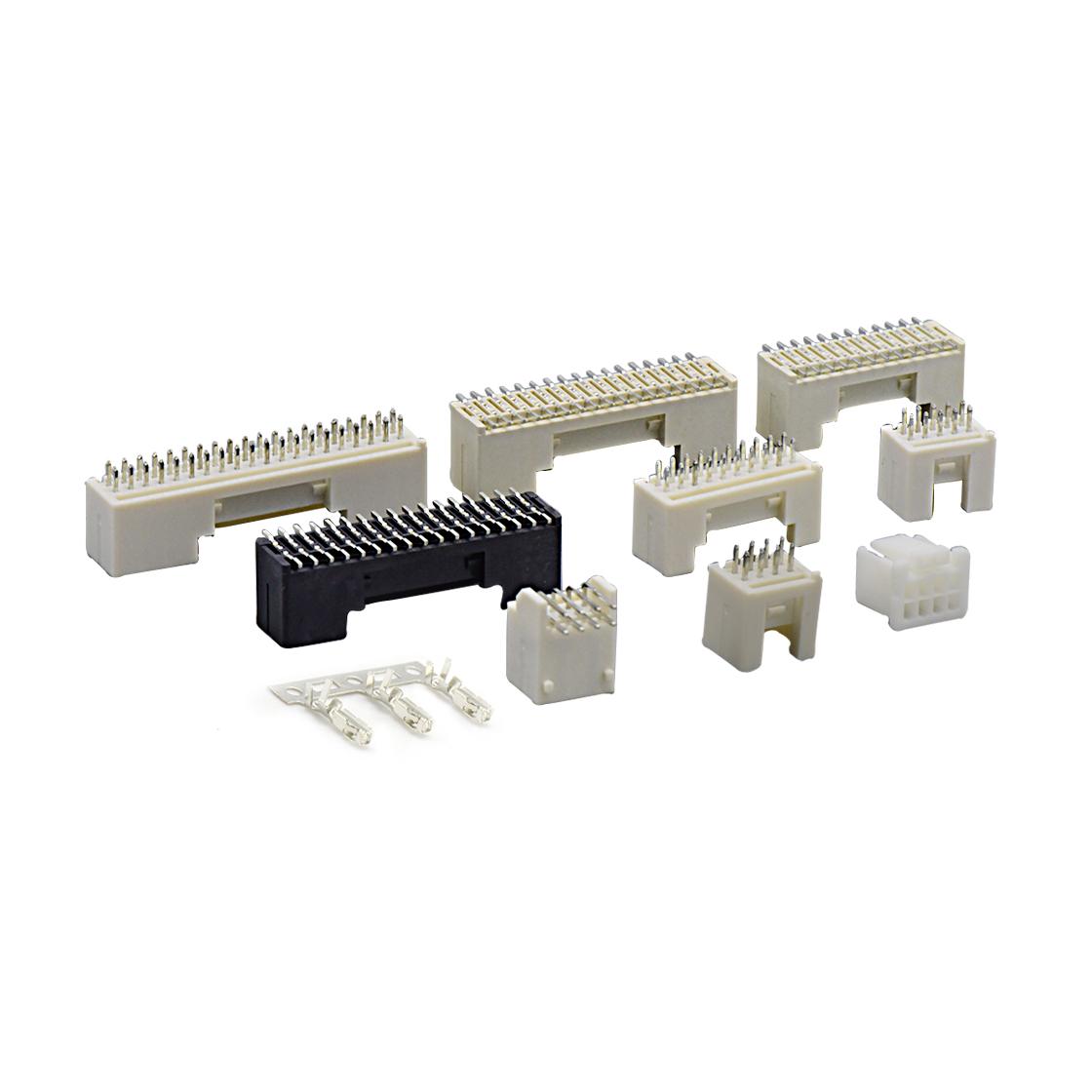

A2020系列

Pitch 2.0mm双排2*2-20Pin额定电流3A

A2020系列是万连科技开发的Pitch 2.0mm线对板产品，双排2*2-20Pin，广泛应用于汽车领域、工业工控领域、电子消费、办公设备等领域，产品性价比高，与接替市面大多Pitch 2.0mm间距产品使用，镀锡端子防止信号断开并具有坚固性和可靠性，定位墙防止可防止工作中撞伤端子及产品破损，双接触端子设计提供安全接触和端子保持力。

产品特点

· 双接触端子设计
双接触端子设计提供安全接触和端子保持力
· 工作温度范围广
LCP料SMT针座可承受高达-25℃～+85℃的工作温度
· 镀锡端子
镀锡端子防止信号断开并具有坚固性和可靠性
· 带定位墙
定位墙防止工作中撞伤端子及产品破损
· 接地片
坚固的金属接地片提供牢固的 PCB 保持力并消除焊接缝应力
· 产品性价比高
与接替市面其他Pitch 2.0mm间距产品使用

应用领域

汽车领域

双氙车灯行车记录仪

办公设备领域

打印机复印机扫描仪投影仪

消费电子领域

智能扫地机液晶显示屏广告机自行车车灯风扇扩展卡

工业领域

液晶监视器可编程互联网工控板

品类产品

针座

品类编号	产品名称	参数	间距	端接类型	图纸
A2020F0-2XX1XX0	A2020系列 Pitch 2.0mm 180º双排立插带柱 Wafer	Pin数：2X4-20pin 额定电流：3.0A 额定电压：250V AC 接触电阻：10mΩ max 绝缘电阻：1000MΩ min 工作温度： -25℃ to+85℃	2.00mm	DIP	查看图纸
A2020F0-2XX2XX0	A2020系列 Pitch 2.00mm 180°双排立贴带扣 Wafer	Pin数：2X4-20pin 额定电流：3.0A 额定电压：250V AC 接触电阻：10mΩ max 绝缘电阻：1000MΩ min 工作温度： -25℃ to+85℃	2.00mm	SMT	查看图纸
A2020F9-2XX1XX0	A2020系列 Pitch 2.00mm 90º双排卧插带柱Wafer	Pin数：2X4-20pin 额定电流：3.0A 额定电压：250V AC 接触电阻：10mΩ max 绝缘电阻：1000MΩ min 工作温度： -25℃ to+85℃	2.00mm	DIP	查看图纸

Terminal

品类编号	产品名称	参数	间距	端接类型	图纸
A2020TFX-X	A2020系列 Pitch 2.00mm Terminal AWG #22-#28	额定电流：3.0A 额定电压：250V AC 接触电阻：10mΩ max 绝缘电阻：1000MΩ min 工作温度： -25℃ to+85℃	2.00mm	铆压式	查看图纸

HOUSING

品类编号	产品名称	参数	间距	端接类型	图纸
A2020HM-2XXX0	A2020系列 Pitch 2.00mm 双排带扣Housing PA66无卤	额定电流：3.0A 额定电压：250V AC 接触电阻：10mΩ max 绝缘电阻：1000MΩ min 工作温度： -25℃ to+85℃	2.00mm	铆压式	查看图纸
