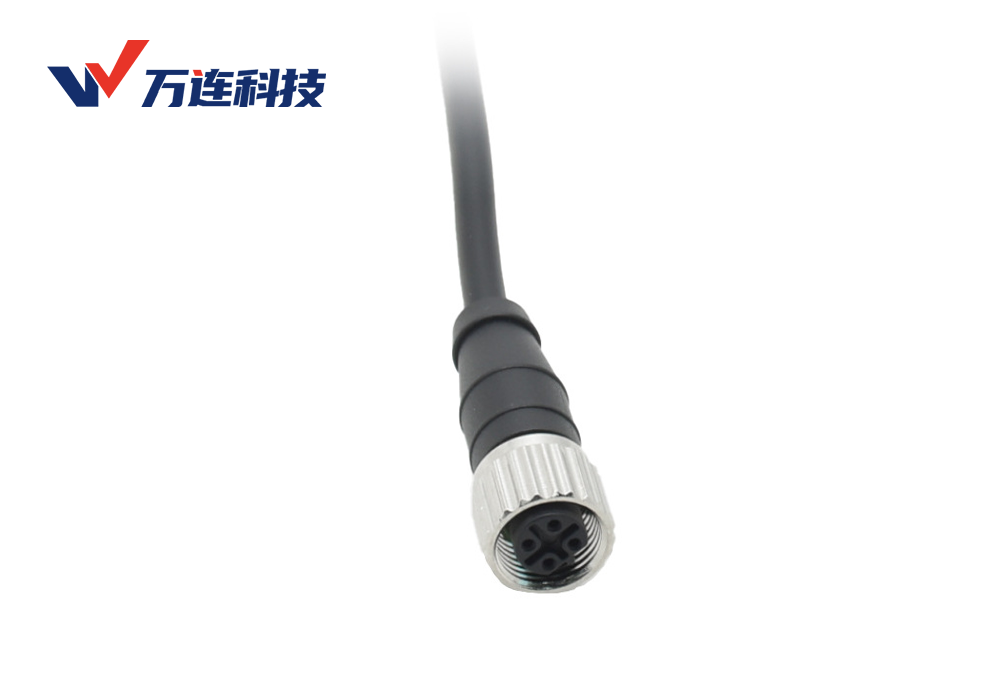

小型工业设备如光电传感器、微型执行器的供电需求，常陷入载流不足易发热与规格过剩增成本的矛盾——6A中等电流场景既不需要大电流线束的厚重导体，也不能用低电流线束的细规格导线。聚焦M12线束设计，核心通过0.3mm²导体规格与压接工艺的组合，可在满足6A载流的同时，平衡空间占用与成本控制，今天就拆解这一设计方案，详解如何适配传感器、执行器的轻载供电需求。
一、核心设计参数：0.3mm²导体的载流与成本平衡
6A中等电流M12线束的导体选择，需兼顾载流能力与小型化需求，0.3mm²是经实测验证的最优规格：
- 导体规格的适配逻辑
载流能力验证：选用多股镀锡铜导体（19股0.14mm铜丝绞合），0.3mm²截面积在25℃环境下，6A额定电流连续工作时，温升≤30K（远低于UL标准的45K限值），接触电阻稳定≤5mΩ；若选用0.2mm²导体，6A电流下温升会升至50K以上，易导致绝缘层老化；而0.5mm²导体虽载流冗余更高，但线径增加40%，会挤占传感器内部紧凑空间，且成本上升25%以上。
材质与工艺加持：镀锡铜导体相比裸铜，抗氧化能力提升3倍，在工业车间的潮湿环境中，6个月内接触电阻波动≤1mΩ；绞合结构增强线缆柔韧性，弯曲半径≤8mm，适配执行器频繁摆动的布线需求，避免导体断裂。
行业参考依据：如TE Connectivity的T4162123003-004 M12线束（3Pin、A编码），采用22AWG（约0.33mm²）导体，额定电流4A，经优化导体绞合密度后，0.3mm²规格可稳定承载6A，印证该规格在轻载场景的可行性。
- 绝缘与护套的协同设计
绝缘层选用PVC材质：厚度控制在0.15-0.2mm，耐温范围-40℃~105℃，在6A电流的温升环境下无软化，且绝缘电阻≥100MΩ，避免漏电风险；相比PUR材质，PVC成本降低30%，完全满足传感器/执行器的轻载绝缘需求。
护套采用薄壁FR-TPE：厚度0.2mm，阻燃等级达UL94 V-0，抗油、抗紫外线，适配工业车间的油污、户外短暂暴露场景；护套外径控制在3.5-4mm，可轻松穿过传感器的Φ5mm布线孔，解决小型设备的空间限制。
二、压接工艺：6A场景的高效可靠连接方案
针对传感器/执行器的批量生产需求，压接工艺是M12线束的最优选择，相比焊接更适配轻载场景的稳定性与效率：
- 压接工艺的核心优势
低接触电阻保障：采用六边形压接模具，压接后导体与端子的接触面积≥0.8mm²，接触电阻≤3mΩ，在6A电流下无局部过热；而手工焊接易因锡量不均导致接触电阻波动，最高可达15mΩ，增加发热风险。
批量效率提升：自动化压接设备可实现120个/分钟的端子压接，相比焊接的30个/分钟，效率提升3倍，且不良率控制在0.1%以下，符合小型设备量产的成本控制需求。
抗振动性能优化：压接形成的机械咬合结构，在10g加速度振动测试中，连续100万次振动后接触电阻无明显变化；而焊接点易因振动出现裂纹，30万次振动后即可能失效。
- 压接工艺的关键控制要点
压接高度精准度：控制在0.8-1.0mm（公差±0.05mm），过压会导致导体断股，欠压则接触不良；万连科技采用CCD视觉检测，确保每一个压接点的高度合规。
端子与导体匹配：选用黄铜镀金端子（镀层≥0.5μm），端子线筒孔径与0.3mm²导体匹配，间隙≤0.05mm，避免导体在压接前移位，确保压接一致性。
三、场景适配：传感器/执行器的M12线束细节优化
6A中等电流M12线束需结合设备特性做细节调整，确保供电可靠：
- 传感器场景（如光电传感器）
编码选择：优先A编码M12连接器（如TE的A编码系列），3Pin/4Pin配置，对应电源正、负与信号端，防误插键位设计避免接反；防护等级达IP67，在潮湿车间环境中阻断水汽侵入。
线束长度控制：建议0.5-3m，过长会导致电压降（6A电流下3m线束电压降≤0.3V，满足传感器的5%电压波动要求），过短则不利于设备安装调试。
- 执行器场景（如微型电磁阀）
机械防护增强：线束护套增加凯夫拉抗拉纤维，引张强度≥50N，避免执行器运动时拉扯线束导致端子脱落；端子尾部采用应力消除设计，弯曲寿命超50万次。
电流冗余设计：执行器启动瞬间可能出现1.2倍峰值电流（7.2A），0.3mm²导体的短时过载能力可应对该场景，无需升级导体规格，兼顾成本与可靠性。
轻载场景的精准适配才是核心
6A中等电流M12线束设计的关键，不是追求规格过剩，而是通过0.3mm²导体与压接工艺的组合，精准匹配传感器/执行器的轻载需求——既满足6A载流的稳定性，又控制空间与成本，避免大马拉小车的浪费。
无论是光电传感器的持续供电，还是微型执行器的间歇运行，这一设计方案都能实现低发热、高可靠、低成本的平衡。选型时，需重点核查导体截面积、压接工艺合规性与M12编码适配性，而非盲目追求更高规格，才能为小型工业设备打造最优供电链路。
