大型LED显示屏在8K超高清与虚拟拍摄等应用中，视频信号从播放源到屏体控制器的传输距离可达数米至百米。插入损耗、回波损耗与电磁干扰导致接收端信号眼图闭合，画面出现黑屏、闪烁或噪点。万连科技从传输线理论与特征阻抗匹配原理出发，分析连接器与线缆交界处阻抗突变引发信号反射的物理机制，阐述电子干扰环境下多层屏蔽结构的抑制效果，并给出近端工业级铜缆跳线与远端光纤HDMI线的分级传输策略。
当前大型LED显示屏的分辨率已从1080P向4K、8K迈进，单链路视频带宽达到数十Gbps。HDMI与DisplayPort接口承载的高频信号在传输线中呈现明显的趋肤效应与介质损耗，长距离传输后信号幅度衰减、边沿变缓、码间干扰加剧。更为隐蔽的威胁来自阻抗失配引发的信号反射——当特征阻抗在传输链路中发生突变时，部分信号能量在突变点被反射回源端，叠加在原信号上导致接收端眼图闭合，误码率上升。连接器作为链路中阻抗连续性的关键节点，其设计质量直接决定信号能否完整通过物理层。
- 1. 信号反射的物理机制与连接器的角色
传输线理论指出，反射系数 Γ = （Z_L - Z₀） / （Z_L + Z₀）。当终端负载阻抗Z_L等于传输线特征阻抗Z₀时，信号能量被完全吸收；任何偏离Z₀的节点都将产生反射波。在HDMI链路中，Z₀标称值为差分100Ω。连接器内部存在三处阻抗突变点：（1）焊脚与PCB焊盘的过渡区——焊盘尺寸与走线宽度的不匹配导致局部阻抗偏移；（2）端子接触界面——接触电阻与接触电感的串联效应形成局部阻抗扰动；（3）连接器内部端子间距、对地距离的变化区。若连接器局部阻抗偏移至80Ω，反射系数约为0.11，约1.2%的信号能量被反射。在包含多个连接器的长链路中，各节点反射累积效应足以导致接收端严重误码。
此外，连接器接触面氧化将引入非线性接触电阻，产生谐波失真。铜端子暴露在大气中自然氧化生成的氧化膜具有半导体特性，在小信号下表现为高阻态甚至整流效应，直接破坏视频信号的线性传输。因此，工业级高速视频连接器的接触区域必须采用惰性金属镀层加以保护。
- 2. 电磁干扰耦合与多层屏蔽结构

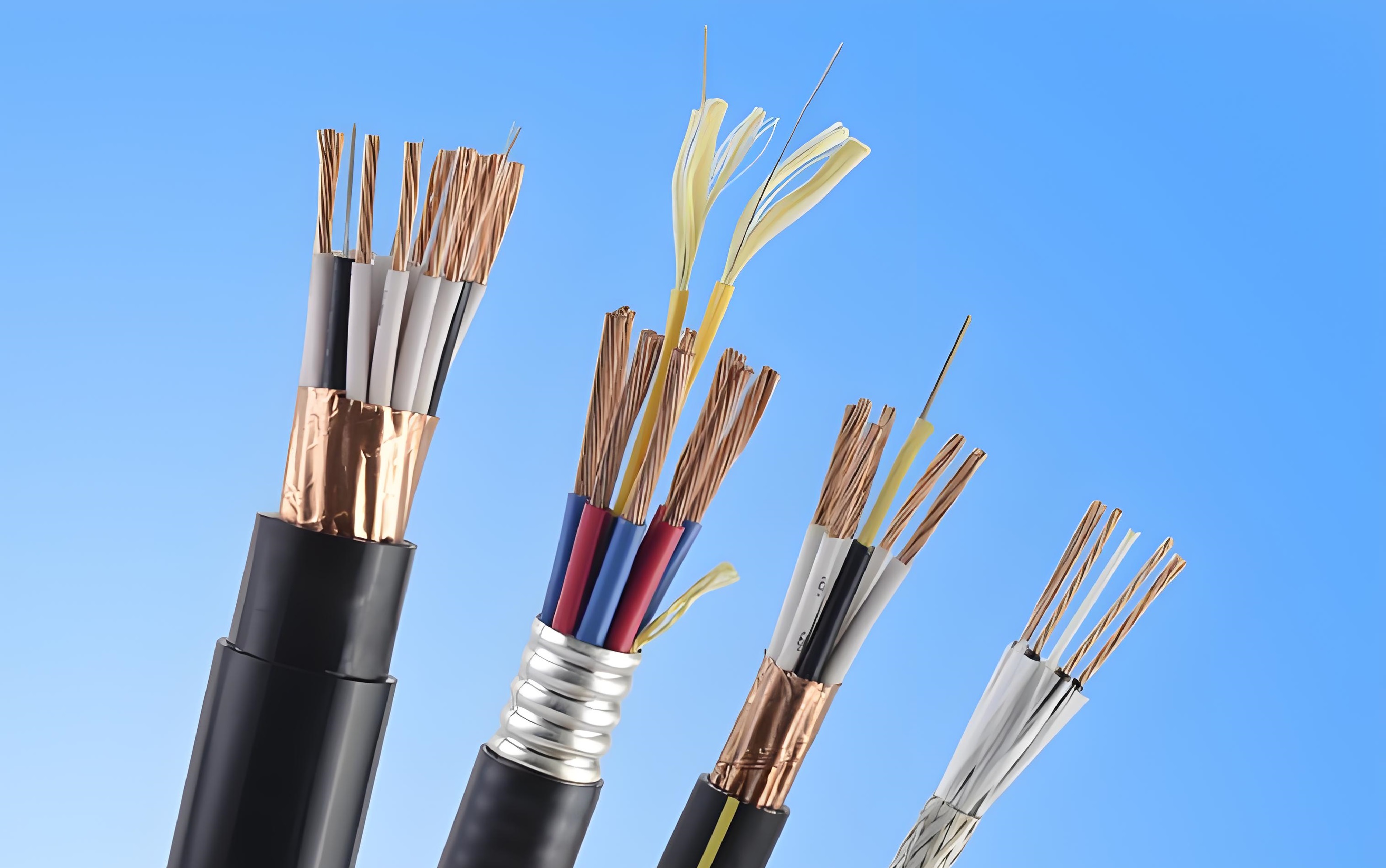

工业现场变频器、伺服驱动器、无线通信设备等产生宽频电磁干扰，通过辐射耦合与传导耦合进入视频链路。连接器壳体若仅采用单层铝箔屏蔽，在1 GHz以上频段的屏蔽效能急剧下降，导致近场串扰引发滚动条纹等显示异常。工业级高速视频连接器方案需构建多层屏蔽体系：内层铝箔/聚酯带绕包提供100%覆盖率，主防高频辐射耦合；中间层铜箔螺旋缠绕增强低频磁场屏蔽；外层镀锡铜编织网覆盖率≥90%，提供低阻抗接地路径与机械强度。在1 GHz频段下，三层屏蔽结构的屏蔽效能可超过60 dB，远优于消费级产品的单层铝箔方案。同时，线缆屏蔽层与连接器外壳之间必须实现360°环周接地，避免“猪尾”引线接地带来的寄生电感。
- 3. 分级传输策略：铜缆跳线与光纤HDMI的协同

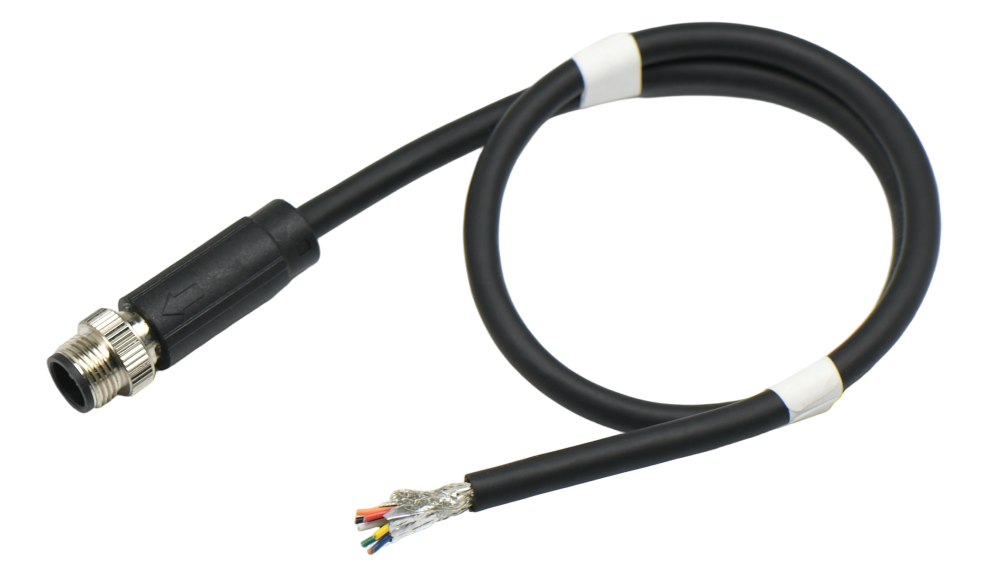

面对长距离传输的衰减瓶颈，工业级连接方案采用分级架构设计。近端场景（传输距离≤5米）选用工业级高速铜缆跳线：导体采用纯铜镀银，绝缘介质选用发泡聚乙烯以降低介电常数与介质损耗；连接器端子镀金厚度≥0.8 μm，确保插拔寿命内接触电阻稳定。远端场景（传输距离＞5米）切换至有源光纤HDMI线：光模块集成在连接器内部，电-光-电转换在接口端完成，光纤传输损耗低于0.003 dB/m，数百米距离几乎无衰减。分级传输的本质是将链路中最严苛的衰减挑战交由光纤承担，而将成本敏感的短距离部分保留在铜缆域内。
- 4. 工程实践与选型建议
现场工程师在选择视频链路连接方案时，应首先核算传输距离与信号带宽的匹配关系。4K@60Hz信号在26AWG铜缆中有效传输距离约8米，8K@60Hz则基本依赖光纤方案。其次，连接器锁紧机构不可忽视：工业现场振动环境下，无锁紧的消费级HDMI接口易松脱导致间歇性断连，工业级方案应配置螺纹锁紧或卡销锁紧机构。最后，环境因素需纳入考量——户外屏视频连接器接口必须增加防水防尘护套，高湿度工业环境应关注端子镀层的抗孔隙腐蚀能力。
大型显示系统视频链路的连接方案，本质上是在信号完整性、电磁兼容性与传输距离之间寻求最优平衡。万连科技通过精密阻抗设计、多层屏蔽结构与分级传输策略，为从信源到终端的视频信号传输提供完整技术链路支撑。
