户外工商业储能柜长期面临温差交变、雨水盐雾、沙尘及动力回路电磁干扰等多重严苛工况。若电源、通信、传感器三类接口规划失当，极易引发高压拉弧、信号丢包及密封渗水等故障。本文结合万连科技针对储能场景优化的全系列连接器件，从场景痛点、分层架构设计、标准化选型及施工验证等维度，系统梳理一套兼顾可靠性与可实施性的接口规划方案。
场景需求与连接难点分析
户外储能柜的三大链路接口具有高度差异化的工况要求，并普遍存在连接可靠性痛点：
电源接口：需承载电池簇高压直流（1000V/1500V）、PCS交流并网及辅助设备供电，长期承受大电流双向充放电，需耐受-40℃~85℃宽温域。核心难点包括：高压大电流插拔易产生拉弧，普通密封件耐候性不足，且动力线缆的强电磁辐射易干扰邻近信号线路。
通信接口：需兼容CAN、RS-485、Modbus、IEC 61850及以太网等多协议，负责BMS监测、EMS调度、消防联动及远程运维。痛点在于：通信链路易受动力线缆干扰导致报文丢失，户外天线接口进水会中断远程监控，多协议间缺乏电气隔离易造成网关端口损坏。
传感器接口：需对接水浸、温湿度、烟感、液冷压力等多种设备，信号类型涵盖4-20mA模拟量、干接点及数字信号。长线传输易导致模拟量衰减，柜内凝露可能引发端子短路，非标接口则增加维护与扩容成本。

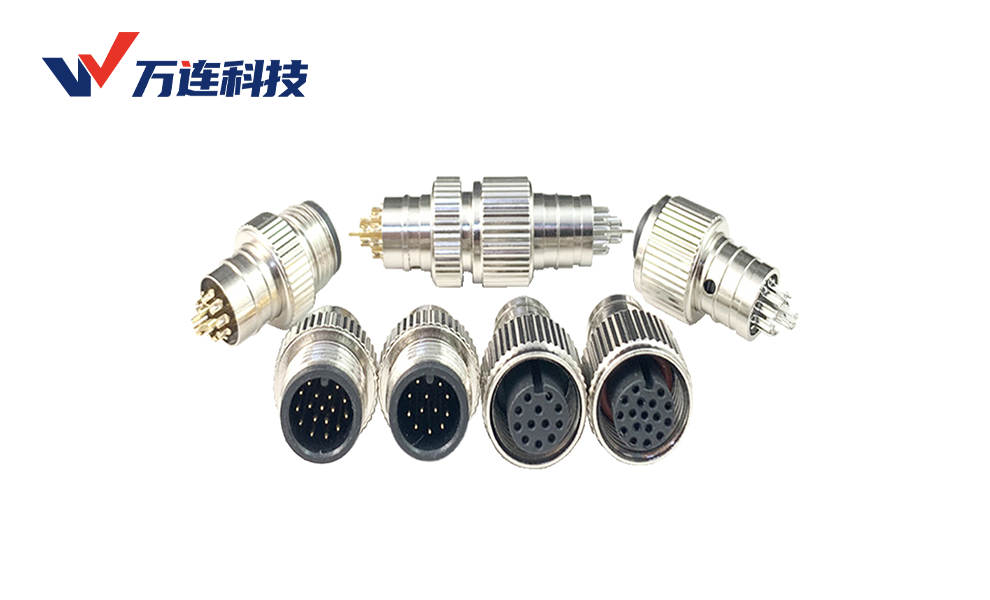

万连科技针对上述行业通病，已开发覆盖高压动力连接、M12通信航空插头、M8传感接头的完整配套产品，专为户外储能柜恶劣工况优化，已在多款户外储能舱和光储一体机中批量应用。
分层隔离式接口规划架构
推荐采用高压动力区、通信网关区、传感采集区三区独立布局，三类接口分别独立开孔、独立线槽，从源头规避电磁干扰与安全风险。整套方案基于万连科技储能专用连接器实现。
- 电源接口规划
电池簇直流侧：选用万连科技 IP67穿墙高压连接器（符合UL 4128标准），标配HVIL（高压互锁）功能，覆盖1500V DC / 200~300A电流规格，在柜体底部独立开孔安装，并配备防误插机械编码。
PCS并网交流侧：采用万连科技 三相IP65防水工业连接器，适配双向充放电电流切换，满足并网端严苛的耐候与电气安全要求。
柜内弱电供电：网关、传感器等辅助供电采用万连一体化多芯电源/信号混合接头，单独划分弱电安装区域，确保与高压回路保持≥30cm的安全间距。
- 通信接口规划
主干通信：选用万连双层屏蔽型CAN/RS-485穿墙连接器，匹配120Ω标准特性阻抗，屏蔽层采用单端接地策略，有效抵御动力线干扰。
高速网络：采用万连千兆以太网航空插头（M12 X-Coded），用于连接本地能量管理系统（EMS），满足高带宽、低延迟通信需求。
无线冗余：在柜体顶部预留万连M12防水天线接口（可适配RP-SMA或N型转接头），用于外接4G/5G天线，实现网络链路冗余，防止单一通信中断导致远程监控失效。
硬接线信号：设置万连独立隔离DI/DO端子模块，用于连接消防告警、门禁状态等关键开关量信号，确保高可靠性硬线连接。
- 传感器接口规划
标准化选型：可采用万连科技 M8/M12（A/B/D-Coded）多芯防水传感连接器，将4-20mA模拟量通道与数字采集通道进行物理区分，单个接口可兼容温湿度、水浸、气体监测等多种设备，方便项目后期灵活增减监测点位。
精度保障：配合万连科技提供的预屏蔽双绞线缆组件，在控制器侧建议配置有源隔离变送器，以提升长线传输的抗干扰能力和采集精度。
标准化安装布线规范
分区走线原则：高压动力线缆铺设于柜体底部独立金属线槽；通信与传感器屏蔽线缆布置于上部专用线槽。强弱电线槽间距应≥30cm，严禁交叉混线，确有交叉时应垂直正交。
密封与防松处理：万连面板连接器配套耐UV（紫外线）氟橡胶密封法兰，并采用CPA防松锁扣，有效抵御户外震动、风沙和雨水倒灌。
线束标识规范：高压直流线缆使用橙色护套；通信屏蔽线缆采用双层屏蔽灰色护套；保护接地线为黄绿双色；直流负级线缆建议使用蓝色或黑色，便于现场快速检修。
接地与EMC防护：所有万连连接器金属外壳均设计有接地端子，应与柜体接地汇流排可靠电气连接，柜体接地电阻应≤4Ω，形成等电位体，有效降低动力回路电磁干扰。
关键验收与验证指标
电源接口：耐压测试无击穿、无闪络；满载温升≤50K；防护等级验证IP67无渗漏；插拔寿命≥500次（无负载操作）。
通信接口：CAN/RS-485总线在满负载工况下，72小时连续运行零丢包；万连屏蔽连接器实测屏蔽效能≥60dB，确保信号完整性。
传感器接口：4-20mA模拟量采集综合误差≤±1%FS（满量程）；水浸、烟感等干接点信号响应延迟＜100ms。
环境可靠性：依据GB/T 2423系列标准，通过48小时中性盐雾及高低温循环（-40℃～85℃）测试后，万连连接器端子无腐蚀、密封结构无失效。
户外储能柜的电源、通信、传感器接口规划，核心逻辑在于“分层隔离、分区防护、标准化统一”。通过物理分区和规范化布线，可显著降低电磁干扰与安全风险，而搭配万连科技成套储能连接产品，能够进一步简化集成流程，缩短项目交付周期，并大幅降低户外运维故障概率。
