PCB板级互连

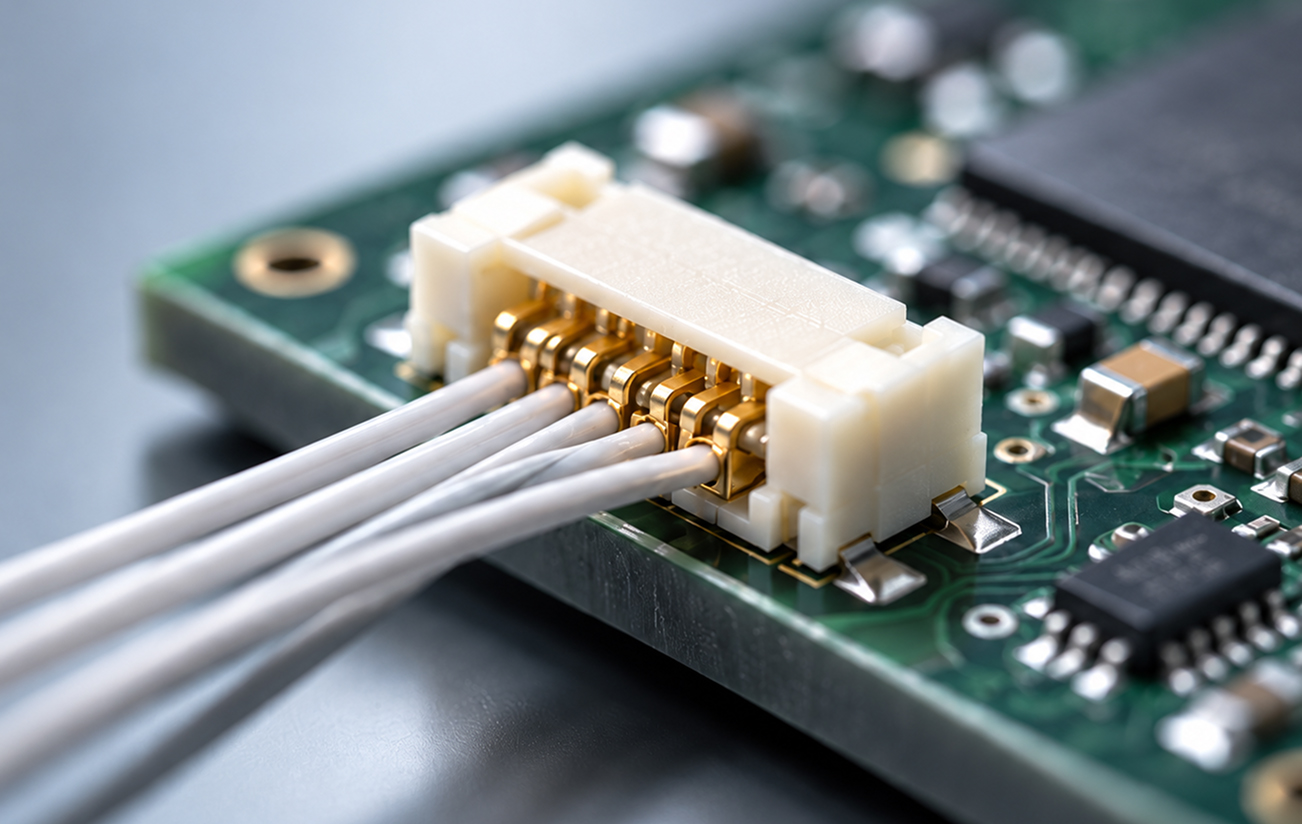

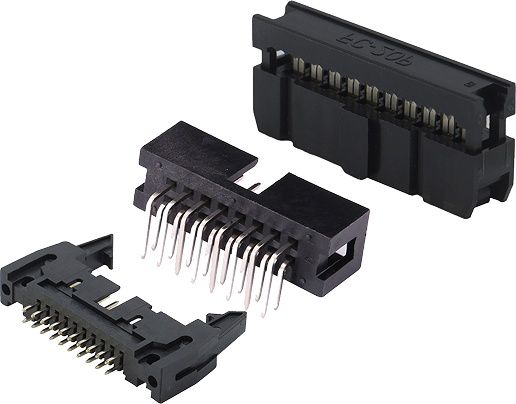

立式、卧式描述连接器的结构方向，常见有 180°立式和 90°卧式，选择时主要考虑插接方向和设备内部空间。DIP、SMT 描述连接器与 PCB 的焊接方式：DIP 是引脚穿过 PCB 孔后焊接，SMT 是焊接端直接贴装在 PCB 表面焊盘上。选型时，应同时考虑插接空间和电路板的焊接工艺。

SMT 连接器在回流焊过程中，塑胶主体会随 PCB 一起受热。材料耐温不足时，容易出现软化、变形甚至熔胶，影响端子位置、焊接质量和后续插接。采用适合回流焊的耐高温塑胶，有助于保持连接器的结构尺寸和绝缘性能。常用材料包括 LCP、PA4T、PA6T、PA9T、HTN 等。

主要关注额定电流、额定电压、耐电压、接触电阻和绝缘电阻。额定电流和额定电压关系到连接器能否满足设备的正常工作要求；耐电压反映绝缘结构承受规定测试电压的能力；接触电阻关系到接触部位的压降和发热；绝缘电阻反映不同导电部位之间的绝缘能力。选型时，应结合实际供电和信号传输需求综合考虑。

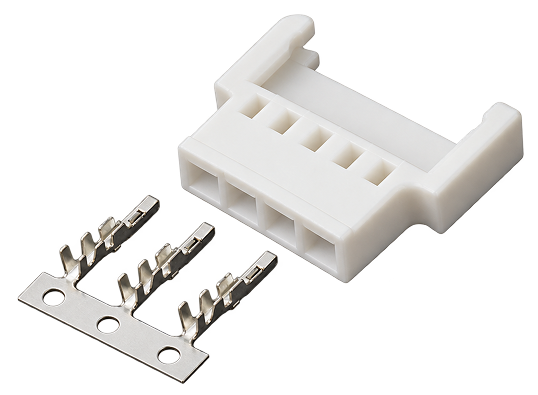

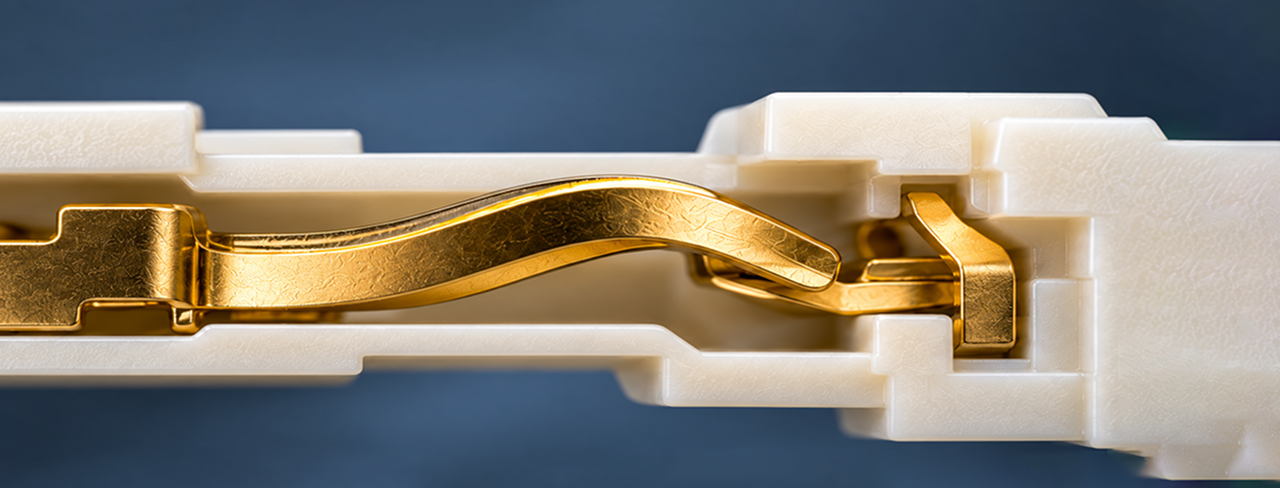

频繁插拔时，应重点关注弹性接触件的弹性和抗疲劳性能。常用材料包括黄铜、磷青铜和铍铜：黄铜成本相对较低；磷青铜具有较好的弹性保持能力；铍铜适合对弹性和抗疲劳性能要求较高的场合。不过，插拔寿命还受接触结构、镀层和加工工艺影响，不能仅凭材料名称判断耐用程度。

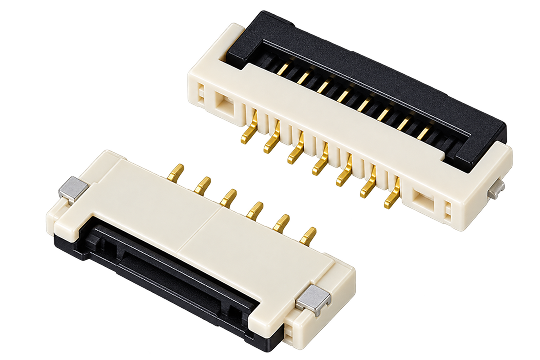

常见的盖体结构包括前掀盖、后掀盖和抽屉式，主要区别在于打开和锁紧排线的操作方式。接触形式包括上接触、下接触和双面接触，描述连接器触点与排线导电面的接触位置。选择时，既要考虑盖体操作所需的空间，也要确保接触形式与排线导电面的方向相匹配。
