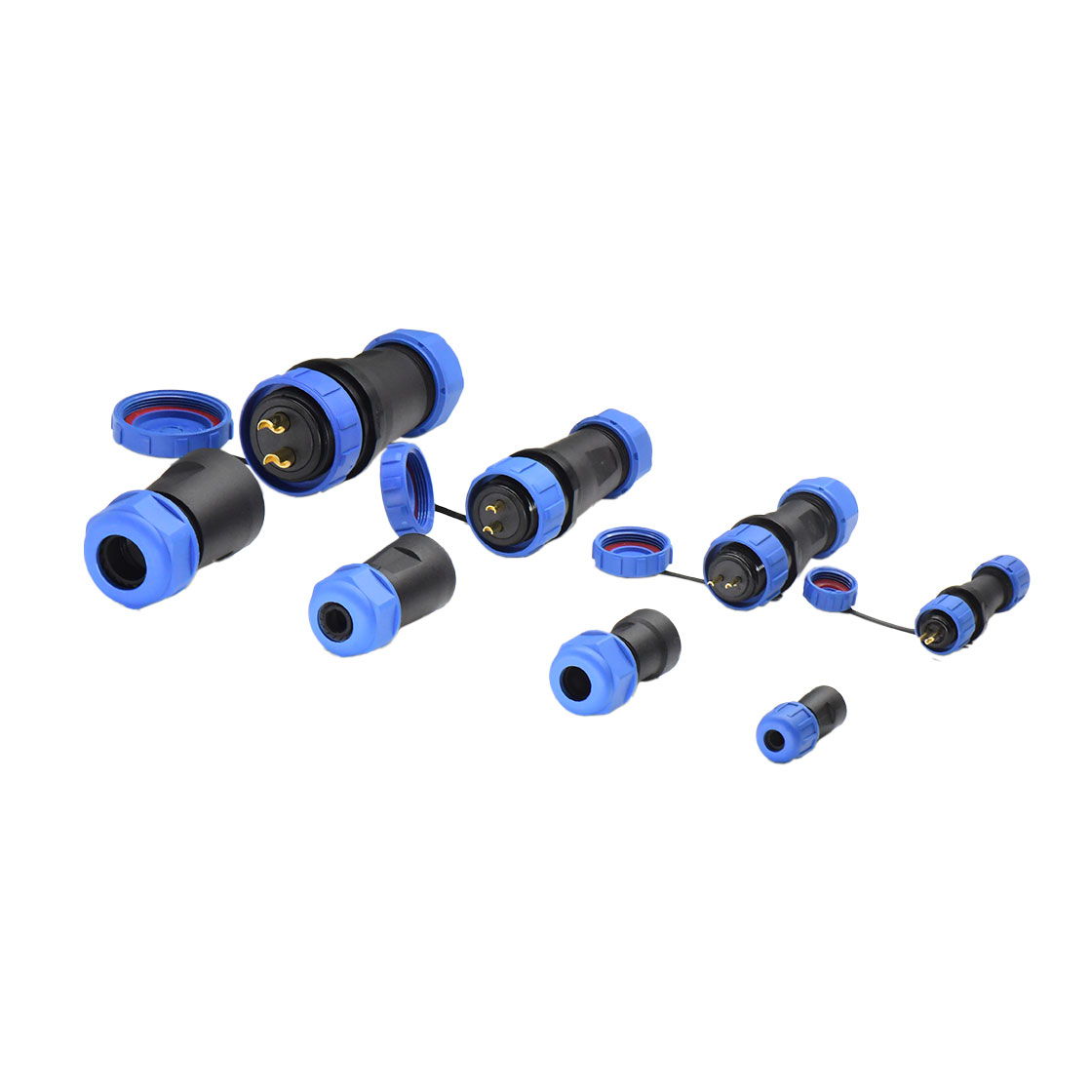

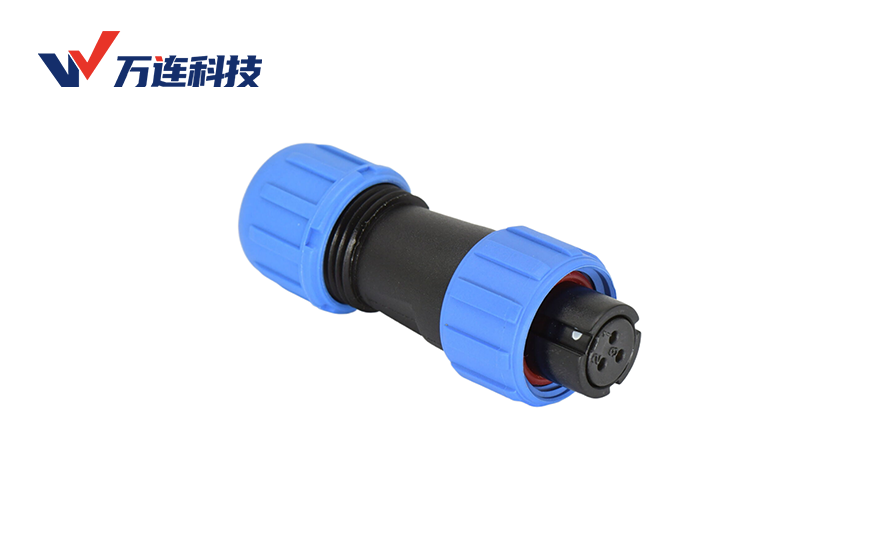

万连DP系列为PA66高阻燃塑料螺纹锁紧IP68防水航空插，包含 DP11/13/17/21/29 五档外径规格，统一支持焊线式、螺钉压接两种接线工艺，配套直式、弯式电缆插头、两孔 / 四孔法兰插座，可按需选择公头正接、母头反接装配形式，主打微型传感、小型工控、便携储能、户外照明等无强电磁干扰场景防水互连。选型第一步优先丈量设备面板开孔、机身内部布线容纳空间，快速锁定适配规格，缩小选型范围。
按设备内部空间、面板开孔区分规格
DP11/DP13：插头外径最小，面板开孔尺寸紧凑，适合微型传感器、小型电磁阀等腔体狭小的微型设备；
DP17/DP21：中等外径通用规格，是伺服控制器、小型储能模块主流选型，常规设备面板预留标准安装空间即可装配；
DP29：全系列最大外径规格，适配大功率逆变设备、户外直流电源，壳体设计阶段需提前预留大尺寸开孔与尾部出线容纳空间。
安装形式补充：若设备侧面出线、机身内部纵深狭窄，优先搭配弯式插头；需要永久固定锁在设备面板上，则选用方形 / 两孔法兰插座，规避整机装配干涉问题。
匹配电缆外径与线规，确认密封与载流能力
空间规格选定后，需核对整机出线电缆护套外径、内部单芯导线线规，二者决定防水密封效果与长期通电稳定性，也是选型最容易出错的环节。
电缆外径适配区间：
DP11、DP13 适配 4–8mm 细信号线；
DP17 适配 7–10mm 屏蔽控制线；
DP21 支持 7–12mm 动力线缆；
DP29 仅适配 13–16mm 大外径粗电缆。
线缆超出对应区间会导致尾部胶圈密封失效，户外使用进水短路。
线规与电流匹配：
0.5–0.75mm² 细信号线、低功率传感回路适配 DP11、DP13 标准触点；
2–4mm² 中功率控制线缆选用 DP17、DP21，其中 DP21 加粗 B 型触点最高承载 30A，适合小型电机、储能辅电回路；
10mm² 大功率电源主线仅 DP29 可承载，单触点 B 款最高 50A，适配户外逆变、大功率便携电源。
同规格型号后缀带 B 标识为加宽加厚大电流触点，持续通电发热更低，动力供电回路优先选用 B 型触点，纯信号回路选用标准触点即可控制物料成本。
标准化选型流程，规避常见选型误区
标准选型步骤
- 测量设备面板开孔、机身内部布线空间，初步锁定 DP11/13/17/21/29 适配规格；
- 实测成品电缆护套外径、内部导线线规，核对对应规格适配范围，排除线缆尺寸不匹配型号；
- 根据安装形式（直出 / 侧出 / 面板固定）选择直式、弯式、法兰插座，确认正接 / 反接料号；
- 核算回路额定电流，选择标准触点或 B 型大电流触点，结合所需针芯数量完成最终选型。
高频选型误区 + 对应规避方案
- 只按芯数选型，忽略电缆外径：粗线缆强行装入小规格插头，密封失效进水短路。
解决对策：实测线束外皮最大外径，临界尺寸直接升一档规格。
- 面板开孔预留尺寸不足：DP21、DP29 外径偏大，未核对图纸直接开模，无法装配延误项目。
解决对策：壳体开模前调取规格外形图纸，开孔预留 0.5mm 装配余量，弯式插头额外预留侧向弯折空间。
- 大功率回路选用普通触点：长期满载运行端子发热氧化，出现压降、断路故障。
解决对策：电流 15A 以上供电回路统一选用后缀带 B 的大电流触点。
- 狭小机箱盲目选用弯式插头，线缆长期挤压破损断线。
解决对策：机箱深度不足 30mm 优先直式插头；侧出线方案加长尾部线缆预留长度。
