在工业设备、医疗仪器、办公自动化和IT产品的电气系统中，线束承担着电力传输与信号连接的核心任务。一根线束从选型到落地，涉及的变量远比表面看起来复杂：线材型号、导体规格、绝缘耐温、屏蔽结构、连接器匹配，每一个环节都直接影响设备的长期运行稳定性。
对于采购工程师和研发人员而言，面对UL1007、UL1015、UL2464、UL2651等琳琅满目的线材型号，以及22AWG、24AWG、26AWG等导体规格，如何快速建立选型逻辑，是提升项目效率的关键。
一、线束的基本构成与线材型号解读
线束的核心是线材。从结构上看，一根标准线材由导体、绝缘层、屏蔽层（可选）和外被层组成。导体负责传输电流或信号，绝缘层保障电气安全，屏蔽层用于抑制电磁干扰，外被层则提供机械保护和环境防护。
在工业线束领域，UL（美国保险商实验室）标准是全球最广泛引用的线材认证体系。常见的UL线材型号可按绝缘材质和芯数结构分为三大类：
单芯热塑性绝缘线：如UL1007、UL1015、UL1095、UL1032等。这类线材结构简单，适用于单一电路的电力或信号传输。其中，UL1007耐温80℃、额定电压300V，是电子设备内部配线的高性价比选择；UL1015耐温105℃、额定电压600V，载流能力更强，适合工业设备动力回路。
多芯热塑性绝缘线：如UL2464、UL2547、UL2651、UL2725等。多芯线将多根绝缘导线集成在同一外被内，适用于需要同时传输多路信号或电源的场景。UL2464是多芯护套线的典型代表，广泛用于仪器仪表和自动化设备；UL2651则是排线（Flat Ribbon Cable）的标准型号，适用于高密度、短距离的板间或板内线缆连接。
单芯热固性绝缘线：如UL3173、UL3199、UL3265、UL3271等。热固性绝缘材料（如XLPE交联聚乙烯）在受热后形成不可逆的交联结构，耐温等级更高（通常可达125℃或以上），适用于高温工况和需要长期热老化的场景。
需要特别说明的是N-UL线。这类线材因特定设计需求，在某些方面未能完全符合UL的全部要求，但仍能在特定场景下安全使用。选型时应与客户明确N-UL线的适用范围，避免在需要完整UL认证的场景中误用。
二、AWG规格与载流能力：数字越大，线越细
AWG（American Wire Gauge，美国线规）是导体截面的标准表示方法。一个关键规律是：在同一线材标准下，AWG数字越大，导体直径越细，载流能力越低。例如，22AWG导体的直径约为0.64mm，26AWG约为0.40mm，前者载流能力明显高于后者。
选型时，工程师需要根据电路的额定电流、压降要求和安装空间来匹配AWG规格。一般而言，信号线通常使用26AWG或28AWG以节省空间；中等功率回路使用24AWG或22AWG；大电流动力回路则需要18AWG甚至更粗的规格。
万连科技在工业线束定制中，会根据客户的电流负载、安装环境和空间约束，提供从28AWG到16AWG的全规格导体选项，确保每一根线束的载流能力与实际工况精准匹配。
三、六大应用场景的线束选型逻辑
线束的应用领域极其广泛，不同场景对线束的性能要求差异显著。
马达产品：包括日用品马达、工业品马达和汽车马达。马达线束需要承受启动瞬间的大电流冲击，同时长期伴随振动和温升。选型重点在于导体的载流冗余、绝缘耐温等级，以及端子与连接器在振动环境下的锁紧可靠性。万连科技的工业线束产品通过压接工艺优化和端子防脱设计，有效应对马达工况下的高频振动挑战。
办公设备：打印机、复印机、扫描仪等设备内部空间紧凑，线束需要兼顾柔性与信号完整性。多芯护套线（如UL2464）和柔性排线（如UL2651）是这一场景的主流选择。万连提供的1.25间距和1.0间距电子线束，专为紧凑空间设计，支持定制化长度和端子规格。
工业设备：喷墨条码打印机、激光打印机、工业电源、电源保护器、检测设备等对线束的耐环境性能要求较高。工业线束通常需要具备耐油污、耐磨损、抗拉伸的特性，外被材质可选用PVC或PUR。万连的工业防水线束产品耐温范围覆盖-40℃至105℃，并通过UL/CE/ROHS认证，适配严苛工业环境。
金融设备：ATM机、收款机、终端机等设备对线束的可靠性和安全性要求极高。金融设备线束通常要求阻燃等级达到UL94 V-0，端子连接稳定，杜绝因接触不良导致的交易中断。万连C4201系列端子线束采用压力锁紧外壳设计，确保在设备长期运行中不松动、不脱落。

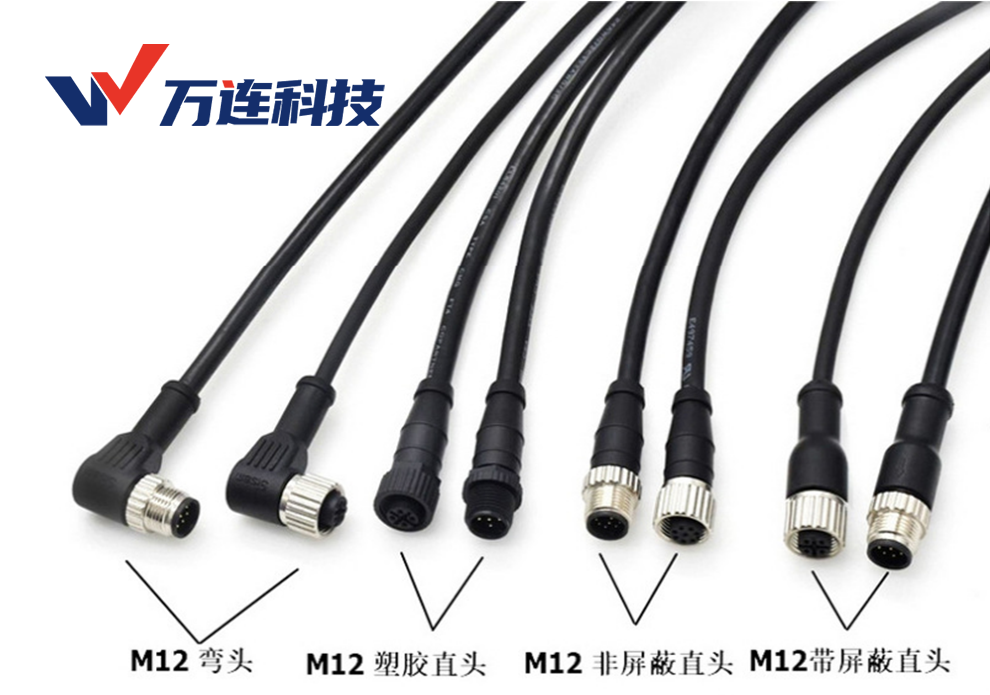

医疗设备：监护仪、麻醉机、数字超声机、血液/生化分析仪、放射影像设备对线束的生物相容性、屏蔽性能和连接稳定性有特殊要求。医疗线束通常需要采用低烟无卤（LSZH）外被材质，并在关键信号路径上增加屏蔽层以抑制电磁干扰。万连M12圆形连接器和推拉自锁连接器在医疗设备中广泛应用，其镀金端子确保微弱信号的长期零衰减传输。
IT产品：笔记本电脑、多媒体音响、显示器、手机、电源等产品对线束的柔性和外观一致性要求较高。IT线束通常采用极细导体（如28AWG或30AWG）和薄壁绝缘，以适配超薄机身和紧凑内部空间。万连的UL10064刺破线系列（0.6mm/0.8mm间距）专为高密度IT设备设计，支持快速压接和自动化装配。
四、从选型到交付：万连全链路服务
线束选型不是孤立的技术决策，而是与供应链响应能力深度绑定的工程实践。万连依托18年技术沉淀、为客户提供从线材选型、连接器匹配、工艺设计到批量交付的一站式线束解决方案。
在选型阶段，万连的FAE工程师团队可协助客户确认线材型号、AWG规格、连接器类型（原厂或兼容）、产品长度及特定要求。在制造阶段，万连的CNAS实验室对每一批线束进行电气性能、机械性能和环境可靠性测试，确保产品符合UL、CE、RoHS等国际认证要求。在交付阶段，小批量订单最快72小时打样，批量订单稳定供货，常备库存超过100万pcs，覆盖电子线束、排线、刺破线、工业线束等全品类。
无论是标准化的电子线束（1.25间距2P/6P、UL3302 1.0间距端子线、杜邦线），还是高密度的排线（2651-6P、UL2651 8P彩排线/灰排线），抑或是精密刺破线（UL10064 0.6/0.8间距），万连科技产品矩阵均可满足多行业、多场景的连接需求。
线束虽小，却是设备电气系统的"血管"与"神经"。选对线束，意味着从源头降低故障率、延长设备寿命、减少维护成本。致力于成为连接器及线束领域最值得信赖的供应链伙伴。
