1U 设备前板空间十分紧张，双网口之外，还要布置 USB、电源键、状态灯与散热孔。双 RJ45 横向排布，会挤占散热开孔；强行缩小端口间距，网线插头护套会互相干涉，卡扣也无法正常按压。这种场景，可以考虑将网口改为上下堆叠布局。
横排双口消耗连续面板宽度
两个独立网口不仅占用母座宽度，还要给插头外壳、卡扣和手指操作留空间。网线插入后，护套和弯曲区域会继续向两侧扩展。只按 PCB 外壳尺寸排布，装机后容易出现相邻线缆干涉。
前板宽度被接口切分后，散热孔难以保持连续。风道设计可能被迫绕开网口，USB 和电源键也会继续向边缘移动。一个端口改位，会牵动整块前板。
横排方案仍适合高度受限、宽度充足的设备。问题不在横排本身，而在当前 1U 前板的空间分配。
叠层结构用高度换取宽度

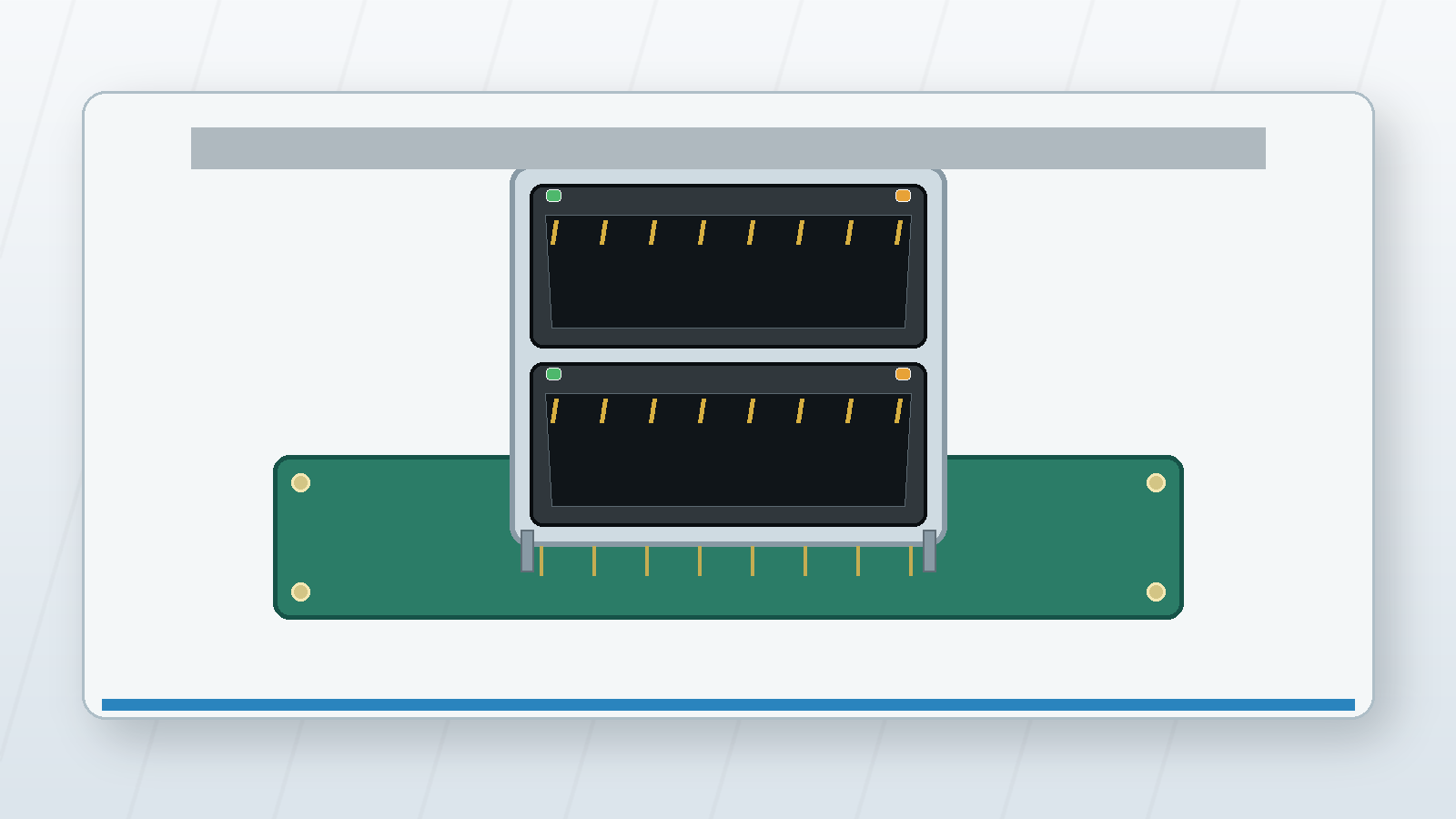

2×1 双层 RJ45 把两个端口放在同一列。它减少横向占位，并固定上下端口的相对位置。释放出的宽度可留给其他接口或散热开孔。
空间并没有消失，而是转移到高度方向。结构工程师要确认上下端口、插头、卡扣和线缆护套能否放入机箱。上盖、内部横梁和风道不能压住上层插头。
两根网线同时插入后，还要检查下层卡扣是否可触及。若维护时必须先拔上层才能操作下层，应确认设备使用场景能否接受。该物理约束属于叠层端口固有特性，方案评估阶段就需要纳入考量，不建议留到样机阶段才发现。
散热方向同样要重新看。叠层模块本体会遮挡局部开孔，插入两根网线后还会形成新的挡风区域。释放横向空间后，应检查风道是否真的得到改善，避免只是把阻挡从面板中部移到端口上方。
WLR4F9-2812A0081用于百兆叠层候选
万连RJ45网口连接器WLR4F9-2812A0081， 8P8C 2×1 双层、90°、带 100BASE 变压器、左绿右黄指示灯和镀镍铜壳。它适合进入百兆双端口叠层布局的候选清单。
该料号仅提供硬件接口结构与既定电气能力，不会自带交换、冗余、环网功能。两路端口网络能力取决于整机 PHY、交换芯片以及上层软件。该料号为百兆规格，不可直接套用至千兆或 PoE 应用场景。
带磁与带灯配置意味着换料时要同时比较引脚、中心抽头、LED 极性和封装，不能只看上下端口位置。
叠层模块还会改变 PCB 布置
双层模块的引脚数量、焊接区域和本体高度都高于普通单口。PCB 工程师要给信号针、磁性器件引脚、LED 脚和屏蔽焊片留出空间，并检查附近高器件和散热器。
生产端要确认模块完全贴板，避免整体倾斜后上下两个端口同时偏位。面板开孔应以模块共同基准设计，并用项目计划量产的网线水晶头插头同时试装验证。
采购端则要把完整 2×1 配置作为一个料号管理。模块更换会同时影响两个端口，不应只按外壳外形建立替代组。
维护动作决定叠层是否好用
边缘计算设备常安装在机柜或狭窄箱体中。实验室里正面操作方便，不代表现场能按下下层卡扣。验证时应插入两根量产网线，模拟相邻 USB 和电源线已经连接，再观察拆装顺序。
如果必须先拔上层网线才能维护下层，应在设备说明和端口角色中接受这一限制。若两个端口都需要频繁插拔，横排或更大间距可能更合适。叠层的判断标准不是节省了多少宽度，而是整机空间交换后仍可装配、散热和维护。
评估 2×1 叠层 RJ45 方案，可联系万连科技获取规格书、图纸与样品。整机干涉、散热、线缆拆装等验证，需要客户在样机阶段实测确认。
