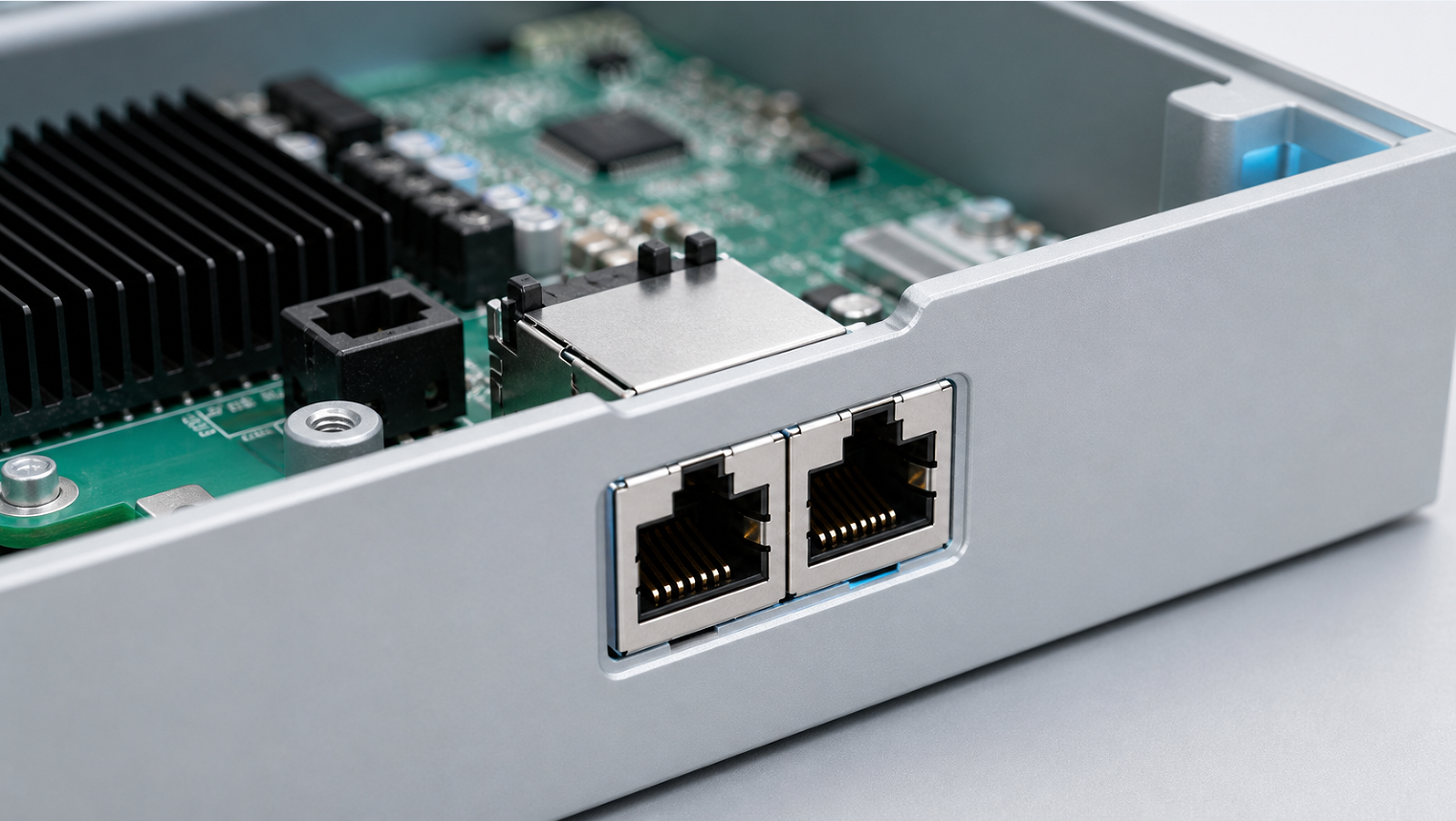

双网口样机单独插每个接口都正常，装上前面板后，一个插头顺利锁定，另一个却被孔边顶住。 拆板测量会发现，两个独立母座的中心距、高度和焊接贴合误差叠加到了双孔面板上。 端口越靠近，留给误差的空间越小。
两个单口把定位误差留给装配
使用两只 1×1 母座时，PCB 封装分别定义两个器件的位置。插装、焊接和器件本体公差也分别作用。 任何一只母座没有完全贴板，端口高度就会变化。中心距偏差再叠加面板加工误差，插头外壳或卡扣可能碰到孔边。
样机可以扩孔应急，批量却会出现外观不齐、插拔手感不一和返工。 若面板已经开模，PCB 和连接器的小幅变化也可能引发结构重做。
结构工程师应使用真实插头检查两个端口同时插入的状态，不能只看母座外轮廓之间还有空隙。
独立器件还会增加混装机会。 两只母座需要两次插装、两次焊接和两组检查。若同一产线存在带灯、无灯、带磁和普通型号，外观接近的物料容易进入错误工位。混装后，问题可能到点亮或整机测试才被发现。
双网口设备还要区分两个端口的电路角色。端口排列、LED 颜色和软件标识必须保持一致。独立器件方向装反或版本混用，会增加追查工作。
采购与生产应把完整双端口配置作为一个对象管理，而不是只确认 “有两只 RJ45”。 双口之间还要核对标识关系。若设备把上联网口和设备侧网口印在面板上，端口顺序、原理图通道和软件名称必须一致。更换一体模块后，不能只确认两个口都能通信，还要验证左右端口没有在封装或线序中对调。
一体双口建立共同结构基准
1×2 模块把两个端口固定在同一壳体内。中心距、相对高度和外壳位置由一个器件建立，PCB 封装和面板双孔可以围绕共同基准设计。 它不能消除所有公差，但能减少两只单口分别偏移造成的累积。
万连WLR4F9‑2413A1083为单层双口 DIP 插板式、90°，每个端口内置 100BASE 变压器，配备左右状态指示灯，可作为百兆双网口设备结构整合的候选料号。
双口集成改变 PCB 与生产安排
一体双口可减少独立器件数量和重复定位。生产端围绕一个模块检查贴板、焊接和端口排列，面板也围绕一个结构基准开孔。外观一致性和装配控制更容易组织。
模块占位通常比单只器件更集中。PCB 工程师要确认引脚区、禁布区和周边器件距离。 若其中一个端口的电气配置不同，还要确认一体模块是否满足两路 PHY 和磁性连接。
更换双口模块时，两个端口会同时受影响。采购建立替代关系前，应比较完整图纸与引脚，而不是只比较中心距。
双口样件要做同时插拔检查
验证双口模块时，两只插头应同时插入。分别检查左右卡扣、护套间距、拔插动作和灯窗。 只插一个端口，无法发现相邻线缆干涉，也无法确认双孔面板对共同中心距的余量。
网络侧要同时运行两个端口，记录各自协商速率、LED 逻辑和持续通信。 若设备定义了上联与设备侧角色，还要核对面板标识、原理图通道和软件端口名称。完成这些检查后，双口结构才从 “装得上” 进入 “可用于当前板卡”。
做工业网关双网口选型，可联系万连科技获取 WLR4F9‑2413A1083 规格书、结构图纸与样件，开展面板开孔校核、双插头同步插拔验证。
