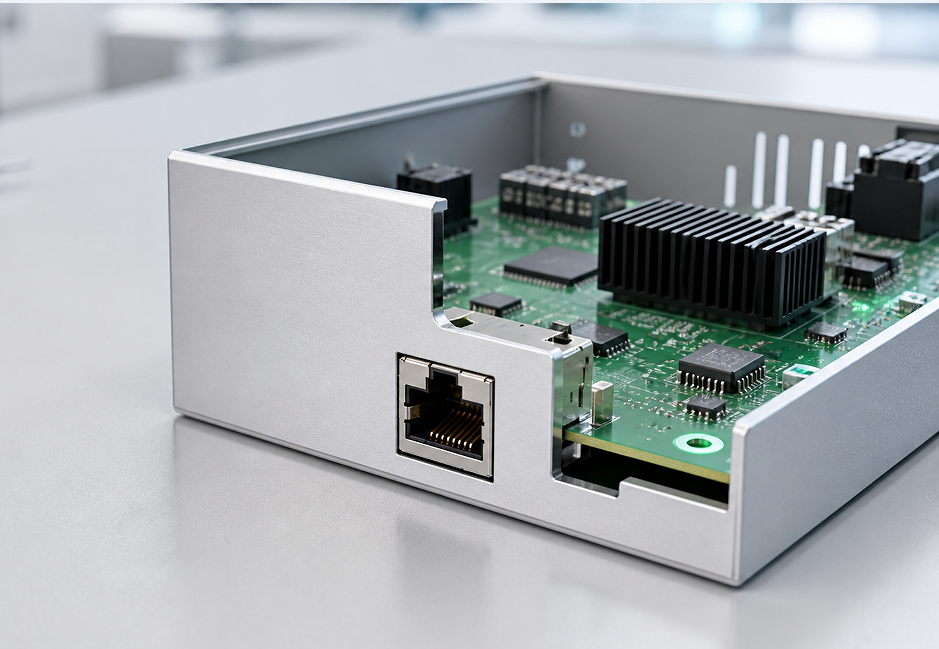

紧凑工业网关的 PCB 前沿常同时排着电源、USB、复位键和一个维护网口。普通 RJ45、外置磁性器件和独立 LED 分别占位后，网口能靠近面板，磁件却挡住后方器件；磁件让开后，灯窗又与 LED 中心错位。样机阶段只能反复挪件和改板。
三个分散位置会累积装配冲突
普通 RJ45 决定端口中心。外置磁件决定差分走线和隔离器件位置。独立 LED 决定面板灯窗或导光柱位置。 三组器件分别建立基准，PCB、前面板和导光结构就要同时控制三种位置关系。
当板卡尺寸压缩时，工程师通常先移动磁件或 LED。移动后，差分走线变长，导光柱发生偏斜，或周边电源器件被迫让位。一次小改动会传到原理图、PCB、结构件和 BOM。
生产端还要分别检查 RJ45 贴板状态、磁件焊接和 LED 极性。任何一个位置出错，返工都可能牵连前沿多个器件。
工程样机还常遇到另一种冲突：为缩短 PHY 到磁件的走线，把磁件放到接口后方，却挤占了隔离带、安装螺柱或外壳卡扣区域。板卡可以点亮，整机装配却无法完成。 集成模块的价值，正是在电路与结构同时受限时减少分散占位关系。
单口集成模块把基准集中起来
1×1 带磁 RJ45 把插口、磁性器件和指示灯集中在一个模块内。接口中心和 LED 位置由同一器件固定，外置磁件从 PCB 前沿移除，板上需要管理的分散位置随之减少。
✅客户实际收益：减少多器件基准偏移，降低改板次数，简化 BOM 物料数量，减少产线混装风险。
这种集成并不会自动缩小所有 PCB 面积。模块本体尺寸、引脚区和禁布区仍要按图纸检查。 它解决的是前沿布局关系和物料集中，不是无条件替换任何普通母座加磁件方案。
硬件工程师还要确认集成磁件与 PHY 匹配。结构工程师则要按实际灯位和端口中心重做面板对位。
WLR4F9‑1211A0152 为 8P8C 1×1、90°，内置 100BASE 变压器，配备左绿右黄指示灯，PBT 黑色本体、镀镍铜屏蔽外壳，适合作为需要集成磁件与指示灯的百兆单网口工业网关评估候选料号。
集成后更容易管理物料版本
分立方案中，RJ45、磁件和 LED 可能分别换料。任何一项变化都需要检查三者之间的电路和结构关系。 集成模块将插口、磁件、指示灯全部收进一个料号，采购和 BOM 管理员更容易锁定完整配置。
集中绑定也意味着换料影响更大。更换模块时，磁性参数、LED 定义、壳体、封装引脚需要全部比对。
量产冻结阶段，需要把模块料号、二维图版本、PCB 封装、LED 极性定义统一归档，避免样件与批量版本出现版本脱节。
样机验证要覆盖结构与网络两端
先用真实面板检查端口中心、灯窗对位、插头卡扣插拔状态。 再对照引脚图纸核对电路，确认灯色、LED 极性、中心抽头配置。
板卡上电后，不只确认网口可以点亮，还要记录协商速率、连续传输稳定性、断电重启恢复表现。 如果网关用于高低温、振动、长期在线工况，样件评估需要同步覆盖项目环境条件。 集成模块减少分立器件，并不代表自动满足整机环境可靠性要求。样机测试结果与图纸版本一并冻结，才能作为批量采购依据。
做紧凑网关单网口方案选型，可联系万连科技获取 WLR4F9‑1211A0152 规格书、二维图纸与样件，用于面板灯窗对位、整机通信与插拔验证。
