一套自动化系统内接口往往并不统一：传感器输出 M12，工控机适配 RJ45，伺服驱动器配置 D‑sub，户外设备进线采用航空插头，控制柜内部使用端子台。设备之间接口规格不一致，M12 转 RJ45、D‑sub、航空插头这类跨接口线束，成为工业项目里高频出现又容易出错的定制线束需求。万连可提供多类跨接口转接线束，支持现货以及工业小批量线束定制，本文整理 4 种主流方案、3 个隐性坑以及跨接口选型决策清单。
为什么跨接口需求大量存在
跨接口线束主要来源于三类实际工况：
- 设备代际差异：老设备使用 D‑sub 和端子台，新设备普遍采用 M12 接口，设备改造项目就会产生跨接口对接；
- 协议分层：控制层以 M12 现场总线为主，信息层使用工业以太网 RJ45，两层网络之间需要转接桥接；
- 环境分界：设备本体使用高防护 M12 / 航空插头，进入控制柜内部转为 RJ45 / 端子台，内外环境防护等级不一样，接口选型自然区分开。
跨接口线束不是临时凑合用的转接线，而是系统设计里正常的组成部分，但前提是按照工况规范选型加工。
4 种主流跨接口方案
方案一：M12 转 RJ45—— 工业以太网最常用桥接方案
传感器、执行器端采用 M12（D 码 4 芯或 X 码 8 芯），交换机、工控机侧使用 RJ45。万连 M12 转 RJ45 工业以太网线束面向 PROFINET 现场总线开发，D 码 4 芯适用于百兆工业以太网，千兆场景需选用 X 码 8 芯，屏蔽层全程连续，导体选用高纯度铜材，保障低电阻与传输稳定，是现场设备到控制柜内部最常用转接链路。
方案二：M12 转 D‑sub—— 对接工控、伺服存量老式接口
D‑sub（9/15/25 针）大量应用在伺服驱动器、老式 PLC 编程端口。M12 转 D‑sub线束，能够让新式传感器直接接入原有控制系统，改造项目无需整体更换控制柜接口，减少改造成本。

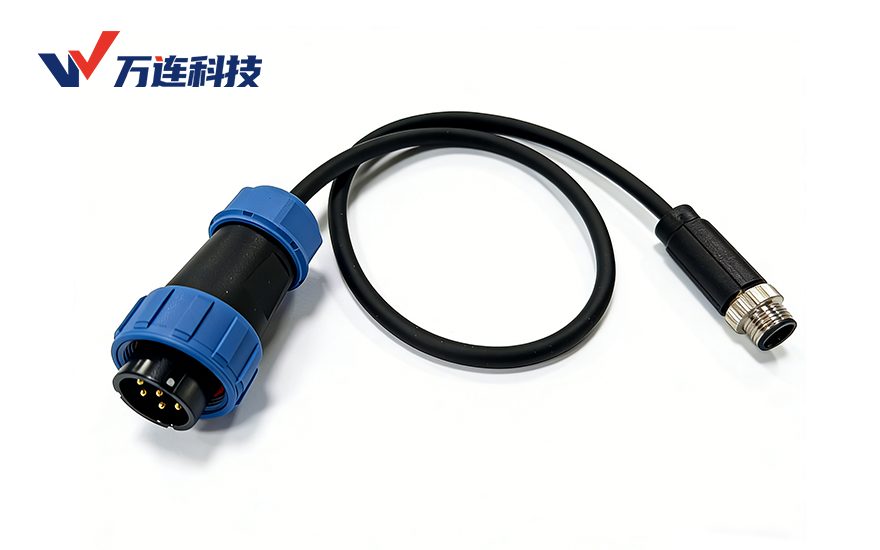

方案三：M12 转航空插头 —— 户外、大电流设备进线方案
户外设备电源、信号进线常选用航空插头，设备内部布线沿用 M12 体系。转接线束实现两种不同防护等级接口在同一设备协同工作。
方案四：M12 转端子台 —— 控制柜内部过渡连接
现场侧 M12 线缆进入控制柜后转接端子台，方便柜内分线与后期维护，属于分布式 I/O 架构的典型搭配。外部依靠 IP67 等级 M12 实现防护，柜内依靠端子台获得接线灵活性。
跨接口的 3 个隐性坑
跨接口线束故障概率高于同接口连接，问题大多集中在三点：
阻抗不匹配
工业以太网链路中，M12 D 码、X 码与 RJ45 差分对特性阻抗需要保持一致。线缆与连接器阻抗等级不一致、转接点结构变化，都会引起回波损耗增大，产生信号反射，引发间歇性丢包、通讯随机报警，故障复现难度高。 对策：整条链路选用同一类别线缆，转接位置核对阻抗等级参数。
屏蔽层不连续
转接位置是屏蔽链路最容易断裂的地方。RJ45 屏蔽壳、D‑sub 外壳搭接，任意一处接触不良，整条链路屏蔽效果直接失效。 对策：选用屏蔽全程导通的转接结构，装配完成后用万用表确认两端屏蔽层直流导通；高频屏蔽效果还需检查连接器 360° 搭接结构。
额定电流、电压降级
跨接口线束额定参数取两端接口的下限。M12 与航空插头载流能力存在差异，混接后按更低规格执行，同时需考虑线缆线径、环境温度及多芯同时载流的降额系数。忽略这些因素，大电流工况会出现接头发热，严重时烧毁接头。 对策：核对两端接口、线缆三者额定参数，预留安全裕量。
跨接口选型决策清单
下单前确认下面 5 项要点：
- 两端接口编码、针脚定义与设备完全匹配；M12 A/B/D/X 码依靠键位缺口做物理防呆，不会产生软件报错提示。
- 整条链路阻抗等级统一。
- 屏蔽链路全程导通，转接位置金属外壳可靠搭接。
- 额定电流、电压按照链路最低规格取值。
- 线长、线径适配需求；跨接口线束受两端接口限制，可选线径范围会收窄。
跨接口线束的柔性供应支持
跨接口组合天然偏向定制加工，两端接口搭配、芯数、屏蔽、线长组合繁多，标准目录很难全部覆盖。万连科技可实现标准 M8/M12 线束现货直发，同时支持工业线束小批量定制，覆盖高难度线束需求，依托自研 M12/M8、RJ45、D‑sub、航空插头、端子台全品类连接器，跨接口转接不用多家供应商拼凑，责任边界清晰。工程师 2 小时内完成参数确认与报价，48 小时可输出样品。
