自动化设备研发过程中，研发打样线束是极易被低估却频繁影响项目进度的关键环节。很多研发团队常会遇到这类问题：设备主体、控制柜装配完成，电机、传感器、执行器等核心器件全部定型后，却发现线束存在连接器型号不符、线长偏差、线序错乱、安装空间不足等问题，只能反复改图、重新打样，大幅拖慢研发节奏。对于自动化设备非标研发场景，设备线束打样的核心难点，不在于找不到线束加工厂家，而在于合作厂商能否读懂设备结构与电气逻辑，通过线束来图加工落地精准样品，规避反复返工问题。
一、研发打样线束频繁返工的核心原因
自动化设备线束为非标线束，无通用标准，需根据设备结构、电气方案单独定制。单台设备会配套传感器线、执行器线、通信线、电源线、控制柜端子线、电机线束等多种类型线材，各类线束的接口、芯数、长度、线序和安装方式差异较大，极易出现设计与实操偏差。
常见返工问题主要包括：连接器规格、公母插接方向匹配错误；线束长度未结合实际走线测算，长短不符；分支位置与设备结构冲突；线序表与电气原理图参数不一致；线束弯曲半径不足，装机后受拉扯挤压；线号、标签、出线方向未提前规范，导致装配维护不便。这些问题若未在打样阶段整改，进入小批量试制后整改，会直接增加研发成本、延误项目工期。
二、自动化设备线束打样必备核心资料
线束定制、研发打样的效率和合格率，完全取决于客户提供的资料完整度。资料越齐全，厂家工程确认、样品加工速度越快，精准度越高，研发阶段建议提前准备五类核心资料。
1. 线束图纸或电气原理图：优先提供完整线束加工图纸，清晰标注两端接口参数、针脚定义、线序逻辑、线缆长度、分支点位及出线方向。若无专属线束图，可提供电气原理图，由厂家结合设备结构与接口参数核对确认，规避设计偏差。
2. 精准连接器型号：禁止使用模糊口头描述，同类连接器存在位数、间距、锁紧结构、安装规格的差异。需提供完整型号，型号不确定时，可提供设备接口、连接器实物照片，必要时寄送实物匹配定型。
3. 详细线缆规格参数：明确线缆芯数、线径、颜色、护套材质与总长。针对拖链、机器人、移动滑台等动态机构线束，需注明运动频率、弯曲空间、工作环境等要求，避免按普通固定线缆加工，导致线材易断裂、老化。
4. 线序与功能定义表：多芯、分支、混合接口线束，必须明确每根线缆对应的针脚与功能，区分电源、信号、接地、通信、反馈等线路，配套专属线序表，杜绝仅凭线材颜色接线，从根源规避电气故障。
5. 设备安装走线信息：线束适配设备结构而定，需提供安装位置、走线路径、固定方式、连接器朝向及周边空间参数。若线束需穿过钣金孔、拖链等狭窄区域，需确认线材外径、弯曲半径，避免装机干涉。
三、无完整图纸，依旧可做线束打样
多数研发项目处于迭代阶段，图纸尚未定稿，仅有旧线束样品、设备实拍图、初稿图纸，依然可支持线束来图加工与非标打样。客户可先提供现有资料，由厂家工程团队逐一核对接口适配性、线缆规格、针脚定义、线长尺寸、特殊工艺及验收标准，梳理完整待确认清单。所有参数核实后会固化专属样品图纸，作为打样及后续量产的统一标准，不盲目凭经验加工，保障样品稳定性。
四、线束样品到货标准化验证要点
样品到货后切勿仅检查能否插接，需完成全维度核验：首先核对连接器型号、线长、线号、外观工艺；其次对照线序表做导通、针脚信号测试；最后实景装机验证，重点排查线束弯折、拉扯、结构干涉、分支位置不合理、拆装不便等问题。样品验收合格后，及时固化图纸、BOM、线序及检验标准，为小批量、量产统一规范。
五、万连科技研发线束打样定制服务

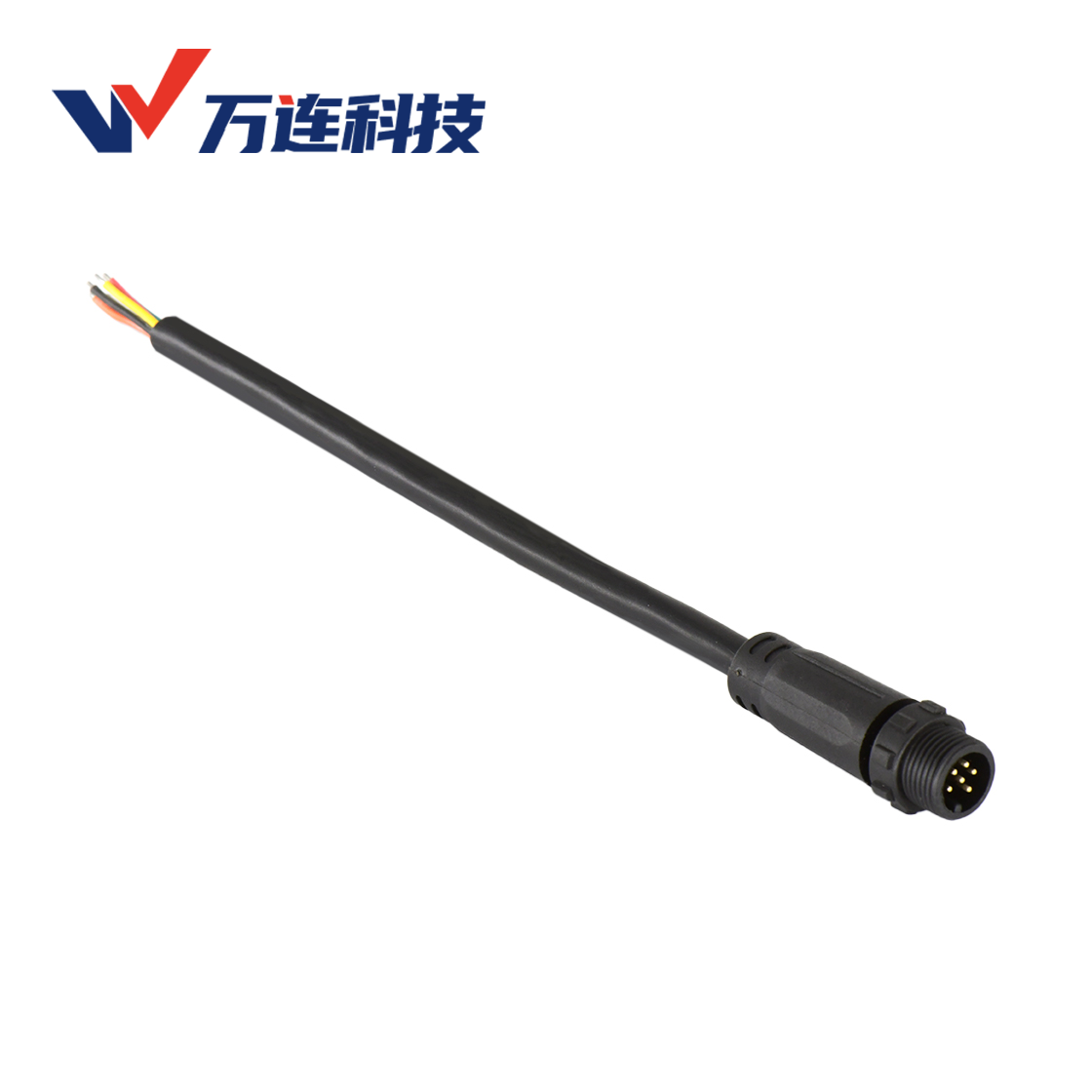

万连科技可提供标准线束+非标线束全品类线束加工配套服务，业务涵盖自动化设备、机器人、工控、新能源等多行业线束配套，完整覆盖研发试样、小批量定制、规模化量产全场景。针对设备研发迭代、个性化定制、标准化批量配套等不同项目需求，我方支持图纸、BOM、实物样品等多种对接方式，由专业工程团队一对一完成接口选型、线缆匹配、走线方案优化与工艺适配评估，输出一站式线束解决方案。
依托成熟的生产体系，我们可实现从单根研发打样、小批量定制到大批量量产的无缝衔接，适配不同阶段的项目落地需求。2小时快速报价、48小时极速出样服务，全程完成图纸核对、样品确认与参数固化，有效解决设备研发中线束适配度低、反复返工、交期紧张等痛点，帮助企业缩短研发周期、降低试错成本。
无论是常规标准线束量产、设备个性化小批量定制，还是自动化设备非标研发线束打样，可提交项目信息开展技术沟通获取方案评估。资料不全也可先行对接，所有规格参数、工艺标准均以双方工程最终确认为准，确保线束完全适配设备实际工况。
