工业现场，M12 线束是工程师打交道最多的 “老朋友”。从 PLC 到伺服电机，从工业相机到激光雷达，从传感器到编码器，几乎每一台自动化设备里都能找到它的身影。
不同编码、防护等级、线缆材质、屏蔽结构组合出来的 M12 线束，性能差异巨大，选型不当会直接造成设备通讯异常、密封失效、早期断线。今天这篇文章从工程落地视角，拆解 M12 线束选型必须评估的四大核心维度，并梳理不同工况下的选型方案。

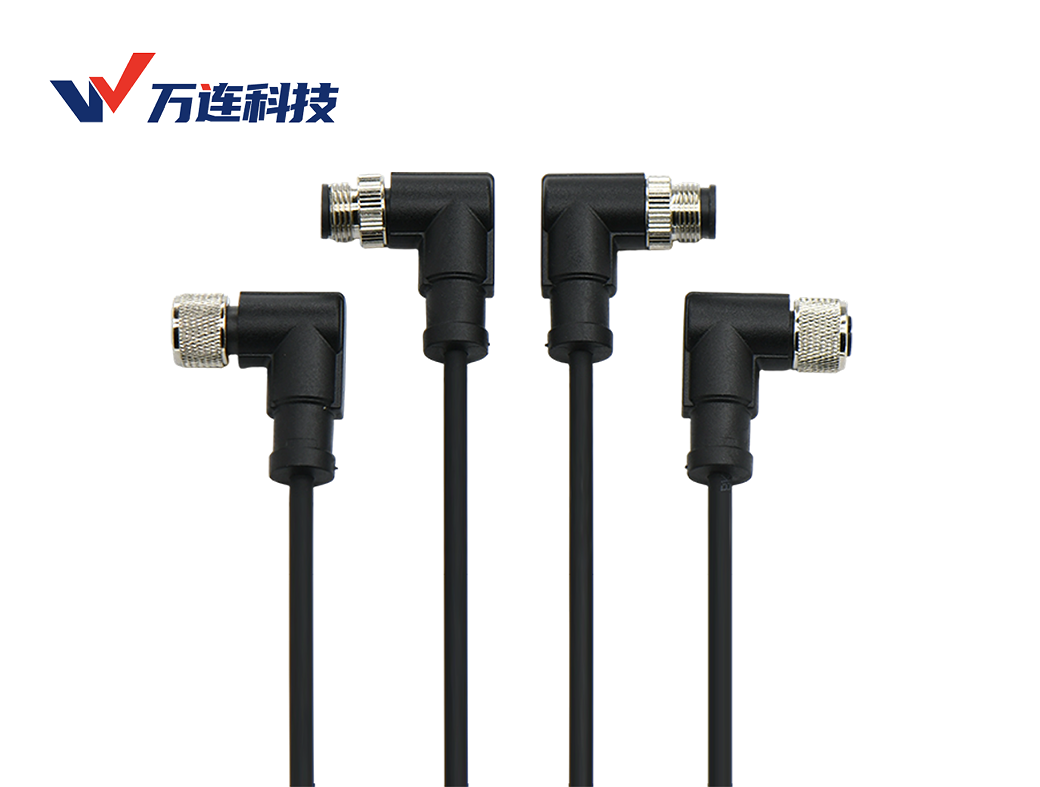

电气维度：电压电流 + 阻抗匹配
电气维度是 M12 线束的第一道门槛，决定了它能不能 "通"。
按编码分，M12 主要有 A/B/D/X/S/T/C 等几类，对应的电压电流范围不一样：A 编码是传感器和执行器主流（≤60V/2‑4A）；B 编码多用于 PROFIBUS 总线；D 编码用于百兆工业以太网；X 编码面向千兆至 10Gbps 高速工业以太网；S/T 编码面向电源场景；C 编码主要用于交流电源场景（如 AC 供电），支持电源与信号混合传输，属于较早定义的编码类型，目前应用相对有限。
按线径看，工业 M12 线束线径主流在 0.12–0.5mm²（信号）、0.5–1.5mm²（电源）、1.5–2.5mm²（混合）三档；接触电阻要求 ≤5mΩ，绝缘电阻 ≥100MΩ，UL94V0 阻燃认证是基本盘。
阻抗匹配经常被忽略。工业以太网双绞线特征阻抗为 100Ω，高速 CAN 总线线缆特征阻抗 120Ω，同时总线两端需要配置对应终端电阻。阻抗不匹配会造成信号反射，高速通讯场景直接翻车。所以 M12 线束选型第一件事，是确认协议对应的阻抗要求，再选匹配的线材。

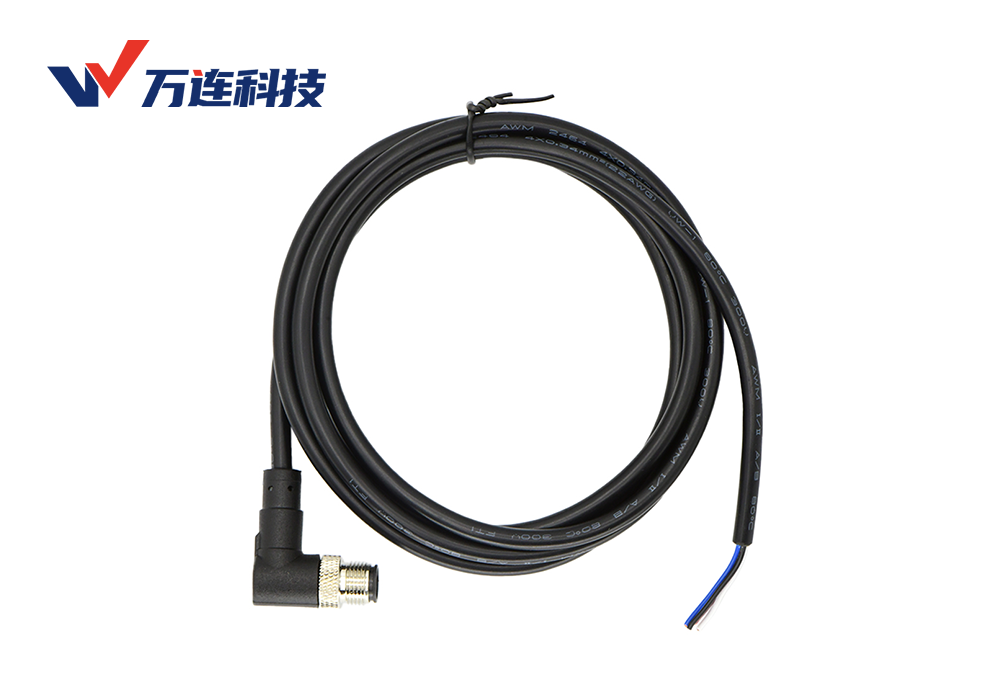

机械维度：防护 + 扭转 + 插拔 + 应力释放
机械维度决定 M12 线束能不能 "扛"。
防护等级是 M12 选型最常被问到的指标。IP65 防喷淋、IP67 防短时浸水、IP68 防持续浸水、IP69K 防高温高压冲洗 —— 四个等级对应四种不同环境，跨等级选型会带来完全不同的成本结构。
按场景匹配：户外储能、机床、AGV 物流 ——IP67 足够；食品包装、户外光伏、海事 ——IP69K；化工、海洋工程 ——IP68 长期耐腐蚀。
扭转寿命是工业 M12 线束的硬指标。固定安装的 M12 线束扭转寿命要求不高，但机器人关节、AGV 移动底盘、机床拖链应用的线束，扭转寿命要求 100 万次以上（典型测试角度 ±45°~±90°），部分高强度场景要求 500 万次以上，弯折寿命是同理的指标。
插拔寿命则更多是工艺问题。合格工业 M12 连接器插拔寿命普遍可达 500~1000 次（基础级），高品质产品可达 2000 次以上（符合 IEC 60512 标准），保证多次插拔后镀层不会过度磨损，接触电阻维持稳定。

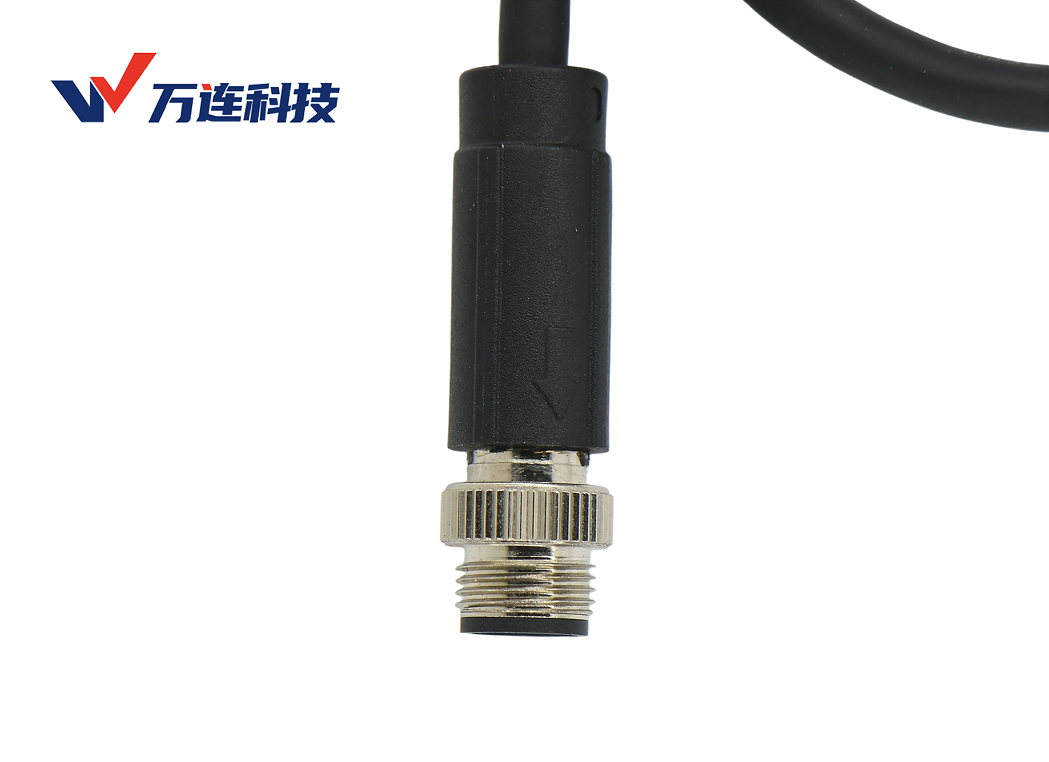

现场 M12 线束大量早期断线，故障点往往不在导体压接位置，而是连接器出线根部。线束拉扯、反复扭转的应力集中在注塑出线口，如果缺少合理的应力释放结构，会出现线缆芯线疲劳断裂、外模开裂、IP 防护失效。动态运动工况下，M12 线束必须配套加长应变消除结构，分散根部机械应力，这是很多低价线束容易省略的设计。
EMC 维度：屏蔽效能 + 接地连续性
EMC 维度决定 M12 线束能不能 "稳"。
工业现场的电磁环境比消费级恶劣得多 ，变频器、伺服电机、开关电源、电焊机，每一个都是电磁干扰源。M12 线束抗干扰主要靠三层防护：
第一层是屏蔽。工业级 M12 线束主流是铝箔 + 镀锡铜编织的双层屏蔽方案，编织覆盖率做到 85‑90%（高频场景建议≥90%），实现较高电磁衰减能力；高频场景（5G、工业以太网 1000Mbps）需要更致密的编织结构。
第二层是双绞。CAN、RS485、Profinet、EtherCAT 等工业总线都采用双绞结构抗磁场干扰，节距越短效果越好，常见在 33mm 左右。
第三层是接地。屏蔽层需根据协议与工况选择单端或双端接地；动态运动线束优先单端接地，避免屏蔽层形成地环引入干扰。接地路径应尽可能短（高频场景建议 < 1/20 波长），接地阻抗控制在毫欧级，否则高频阻抗会削弱屏蔽效果。
很多线束只是把屏蔽编织层简单拧成一股再接地线，这种 “辫子接地” 高频下会产生较高的转移阻抗，屏蔽效果大打折扣。工业高可靠 M12 线束推荐360° 环形屏蔽接地，让屏蔽编织层完整贴合约束外壳，实现全周向低阻抗接地；在 EtherCAT、GigE‑Vision 等高速总线场景，对抑制辐射干扰效果提升显著。
屏蔽做不好，再贵的 M12 线束也会让设备 EMC 测试不过。
工艺维度：焊接 + 压接 + 注塑 + 测试
工艺维度决定 M12 线束能不能 "久"。
手工焊接多用于打样与维修场景：恒温烙铁温度 400±20℃，焊接时间 1‑3S，温度不够焊不牢，时间过长烧穿外模。量产 M12 线束优先采用端子压接工艺，保障批量一致性。
压接工艺决定了 M12 端子的机械连接。铆压高度是对应端子‑线径组合的关键管控指标，不同端子规格对应不同窗口；生产过程会对铆压高度做批次全检，保障压接强度与电气接触可靠，规避压接不到位或刺破铜芯的风险。
注塑工艺让 M12 线束形成一体外模。一体注塑成型环节严格管控温度、射压、保压与冷却周期，避免气泡、缩孔、开裂，保证连接器外壳密封与结构强度。
测试是 M12 线束出厂前的硬关。电性测试机导入图纸档案、设置测试参数、依点位学习后做电性检测 。
容易被忽略：连接器与线缆成套匹配原则
很多工程师选型存在一个误区：单独选定 M12 连接器，再随意外购普通线缆进行组装。
但 M12 线束的 IP 等级、耐扭转寿命、EMC 屏蔽性能，是连接器外壳、密封胶圈、线缆外径、编织屏蔽、注塑应变释放结构共同决定。 如果线缆外径和连接器密封腔体不匹配，即便连接器本体标称 IP69K，整根线束也会丧失防水能力；普通非柔性线缆搭配动态 M12 接头，会出现快速疲劳断线。
核心原则：M12 连接器与线缆必须成套匹配设计，不能割裂选型。
M12 线束怎么选 —— 回到场景
四维度讲完，再回到选型场景：
- 传感器供电：A 编码、IP67、PUR 外被、0.5mm² 线径，工业级通用。
- 机器视觉传输 ：X 编码、双层屏蔽、高速以太网、IP67，铝箔 + 镀锡铜编织是标配，优先 360° 环接屏蔽。
- 伺服编码器反馈：D 编码、双绞、特性阻抗 100Ω、高编织覆盖率屏蔽。
- 储能 BMS 通信：S/T 编码、三条独立链路（采样 / 通信 / 柜体）、IP67‑IP68。
- 食品包装、海洋工程 ：IP69K、不锈钢外壳、抗盐雾。
- 机器人关节、AGV 底盘：高扭转 100 万次以上（典型测试角度 ±45°~±90°）、加长应力释放结构、轻量化、柔性导体。
万连的 M12 线束能力
M12 线束品类繁多，但工程逻辑万变不离其宗 —— 电气、机械、EMC、工艺四个维度都要做扎实。
万连科技对 M12 线束的覆盖，从 A/B/D/X/S/T 全编码、从 IP65 到 IP69K 全防护等级、从 0.12mm² 到 2.5mm² 全线径、从单层到双层全屏蔽，都能承接。
无论是小批量定制、还是上万根的量产订单，万连采用完整全链路制程管控，覆盖从线材预处理、端子压接、一体注塑到多维度电性与屏蔽性能检测全流程，确保每根线束品质可控。48 小时打样、独立打样线、专职打样团队；标准化规格拥有丰富现货，非标线束可定制，做到大小订单精工同标 ， 这是万连对 M12 线束的承诺，也是对所有工业线束品类的承诺。
