工业以太网的普及让 RJ45 网线成了控制柜里的标配，但很多设备的网络故障最后都查到网线上：干扰导致的丢包、振动导致的接口松动、户外接口进水导致的通信中断。同样叫工业网线，柜内布线和柜外对接的选型逻辑完全不同，屏蔽接法也有讲究，本文梳理两类场景选型要点。
UTP/FTP/S/FTP：屏蔽结构怎么选
UTP 无屏蔽仅适合干扰极少的办公环境，工业控制柜内基本不建议选用。FTP 铝箔总屏蔽对外部高频干扰有一定防护，适合干扰中等、成本敏感的场合。S/FTP 为线对铝箔屏蔽加外层编织网双层结构，是工业场景优先选型。编织层抑制低频磁场干扰，对应电机、变压器工况；铝箔层抑制高频电场干扰，适配变频器开关噪声密集的产线。
屏蔽接地有明确工程原则。柜内短距离布线，机柜保持等电位时，屏蔽层两端通过连接器金属壳 360° 搭接接地。跨柜、柜外长距离布线，现场存在地电位差时，采用单点接地，远端屏蔽悬浮，避免地环路引入工频干扰。屏蔽依靠连接器外壳完整搭接，单独引出一根地线接地，屏蔽效果会大幅衰减。未正确接地的屏蔽层会耦合噪声，放大干扰。
工业 RJ45 与消费 RJ45 的差异
护套材料存在明显区分。工业级选用 PUR 或 LSZH 低烟无卤材料，耐油耐磨；消费级 PVC 护套在机床周边环境，短时间内就会硬化开裂。工作温度，工业网线常规覆盖 - 40℃～+85℃，消费级网线温度区间多为 0～60℃。
工业 RJ45 接口配有加厚金属弹片锁扣，部分型号增加螺丝锁紧或防脱卡扣，适配持续振动工况，触点镀金厚度高于消费级产品。HMI 和交换机端口密集的柜体内部，90° 弯头 RJ45 可以优化走线布局，减少线缆堆叠干涉。
柜外对接：防水选型逻辑
设备之间、现场设备与远端交换机的柜外连接场景，普通塑料外壳 RJ45 锁扣无法耐受日晒雨淋与持续振动。可选用 IP67 防水 RJ45 面板接口搭配配套防水线缆，依靠螺纹锁扣压紧对接面实现密封，线缆护套破损会破坏防护能力。
也可选用 M12 连接器方案，M12 D 码支持 Cat5e 百兆通信，M12 X 码支持 Cat6A 千兆通信，同等防护等级下抗振性能更强，结构紧凑。现场异构网络对接，采用 M12 转 RJ45 定制线缆，转接位置屏蔽层需要连续贯通。户外机柜进线位置配置防水格兰头，线缆固定后预留滴水弯，阻断雨水沿缆体流入接口。
选型决策小结
柜内电磁干扰强，选用 S/FTP 双层屏蔽线缆，按现场等电位条件选择接地方式；柜内安装空间受限，选用弯头 RJ45，按需定制线缆长度；柜外露天环境，选用 IP67 防水 RJ45 或 M12 连接器；柜外振动大的工况，优先金属外壳锁紧结构；异构接口对接，M12 转 RJ45 定制线缆，核对引脚定义，保证屏蔽连续。

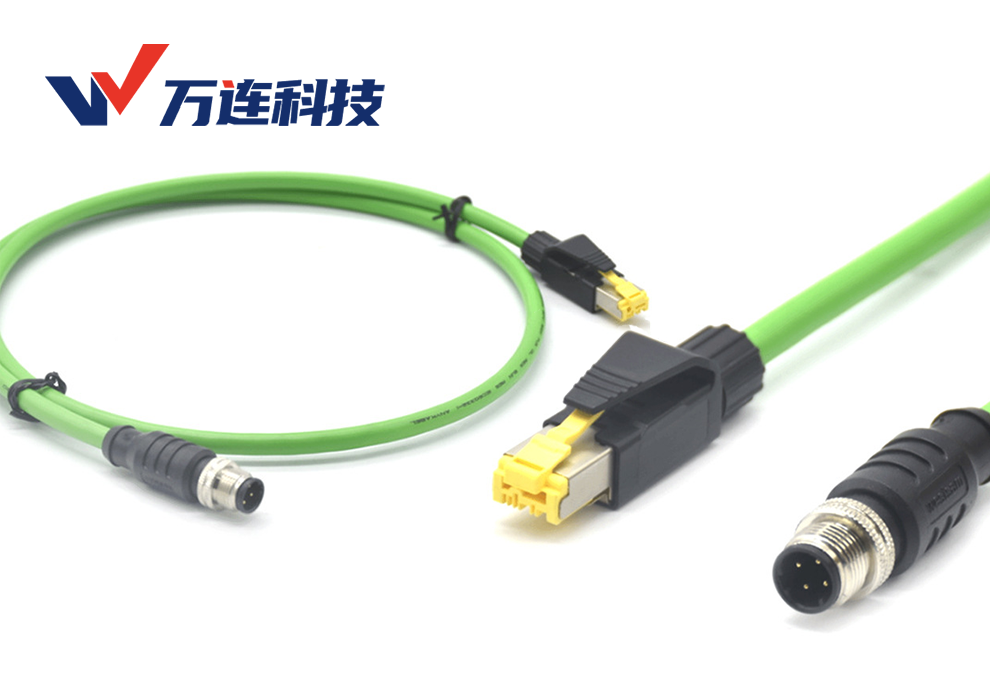

万连科技可提供工业网线批量定制，覆盖 Cat5e、Cat6、Cat6A 全规格，包含 S/FTP 双层屏蔽、弯头 RJ45、防水 RJ45、M12 转 RJ45 等产品组合，线缆长度与两端接口可按需搭配，48 小时打样，适配控制柜布线与设备柜外对接场景。可发送图纸开展工况评估。
