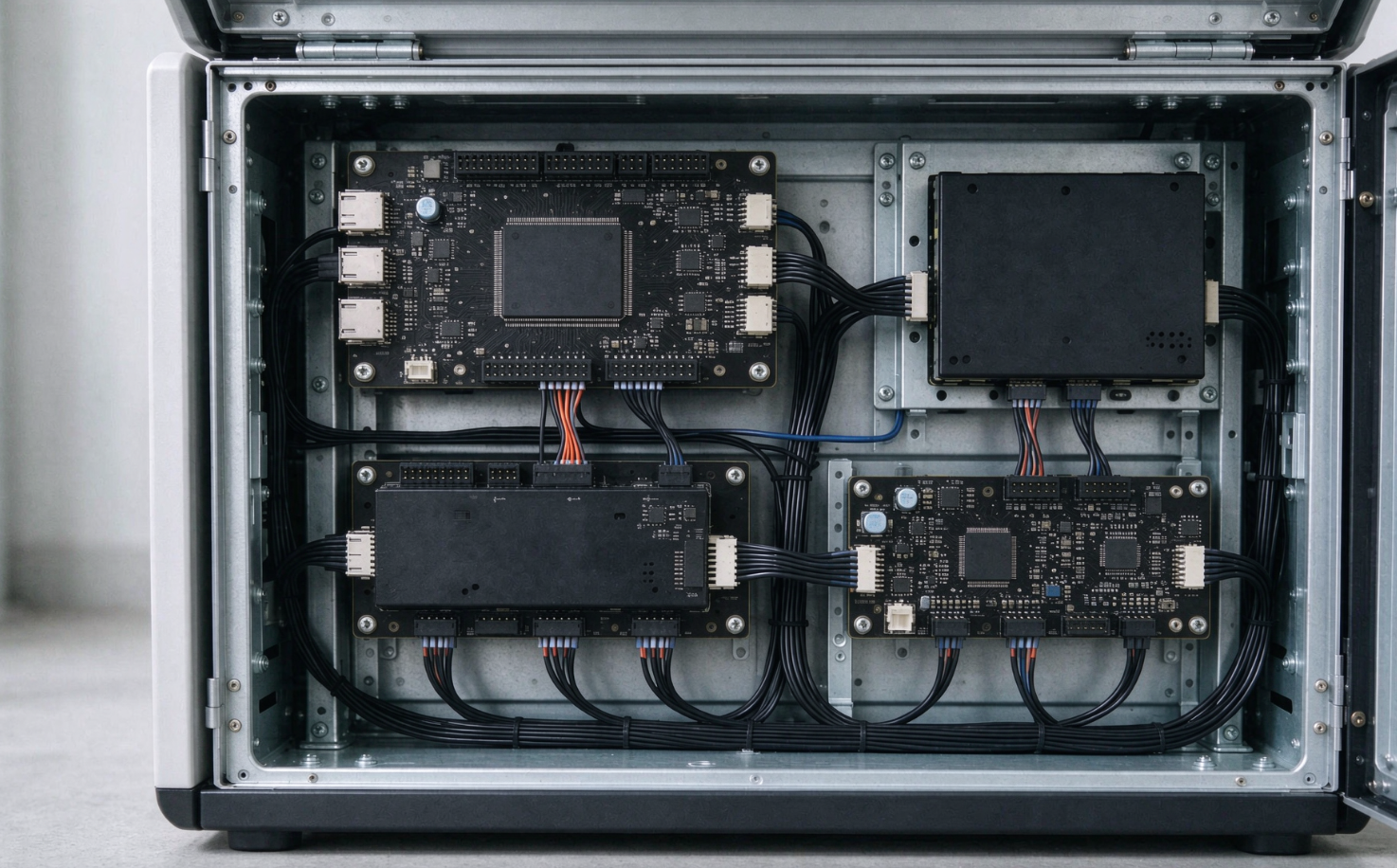

一台自助售卖机、一台自助点餐机、一组智能快递柜，拆开外壳，内部本质是由主控板、显示屏模组、打印 / 扫码读卡模组、电源板等多块电路板组合而成。这类设备常年部署在商场、园区、社区，需要 7×24 小时连续运行，还支持现场更换板卡快速维修；连接各个板卡的排针排母，是影响整机后期维护故障率的关键器件。
先看懂智能商用终端的模块化结构
智能商用终端设计优先考量装配效率、现场可维护性以及长期运行稳定性，并不追求极致轻薄。整机一般拆分为多个独立功能模块：主控板负责整机调度运算；显示模组负责人机交互；打印、扫码、读卡等功能模组处理业务逻辑；电源板完成整机供电。 各个模块各司其职，板与板之间的信号、电源传输依靠连接器完成。 模块化设计的核心价值：出现故障或者版本迭代升级时，可以单独更换单块板卡，不需要整机返厂维修，连接器就是各个模块之间互连的关键载体。
哪些连接点适合使用排针排母

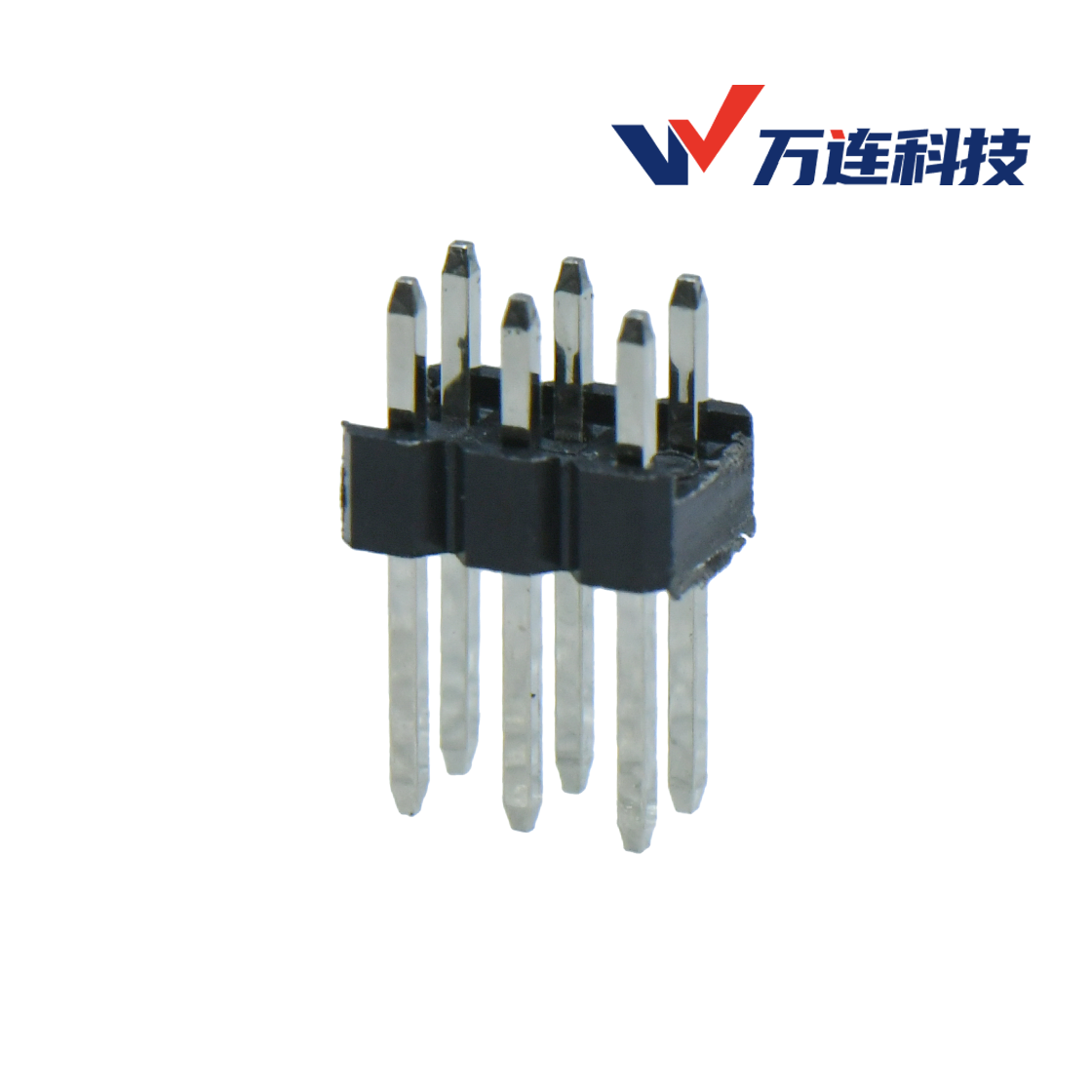

自助终端内部，排针排母主要用于两类板对板连接场景： 第一类：主控板与扩展板、驱动板之间板间对接。主控板的控制信号与电源通过排针排母传输至各功能板，实现垂直堆叠或者平行对接。这类点位针数多，排布规整，刚好匹配排针排母多 Pin 数、规格丰富的优势。
第二类：板内模组插接。显示屏、接口子板等模组和主板对接，使用排针、排母配对对插，省去逐根手工接线，方便后期模组拆装更换。
选型前期需要确认四大基础参数：间距、排数、直针 / 弯针、板端安装方式（SMT / DIP）。

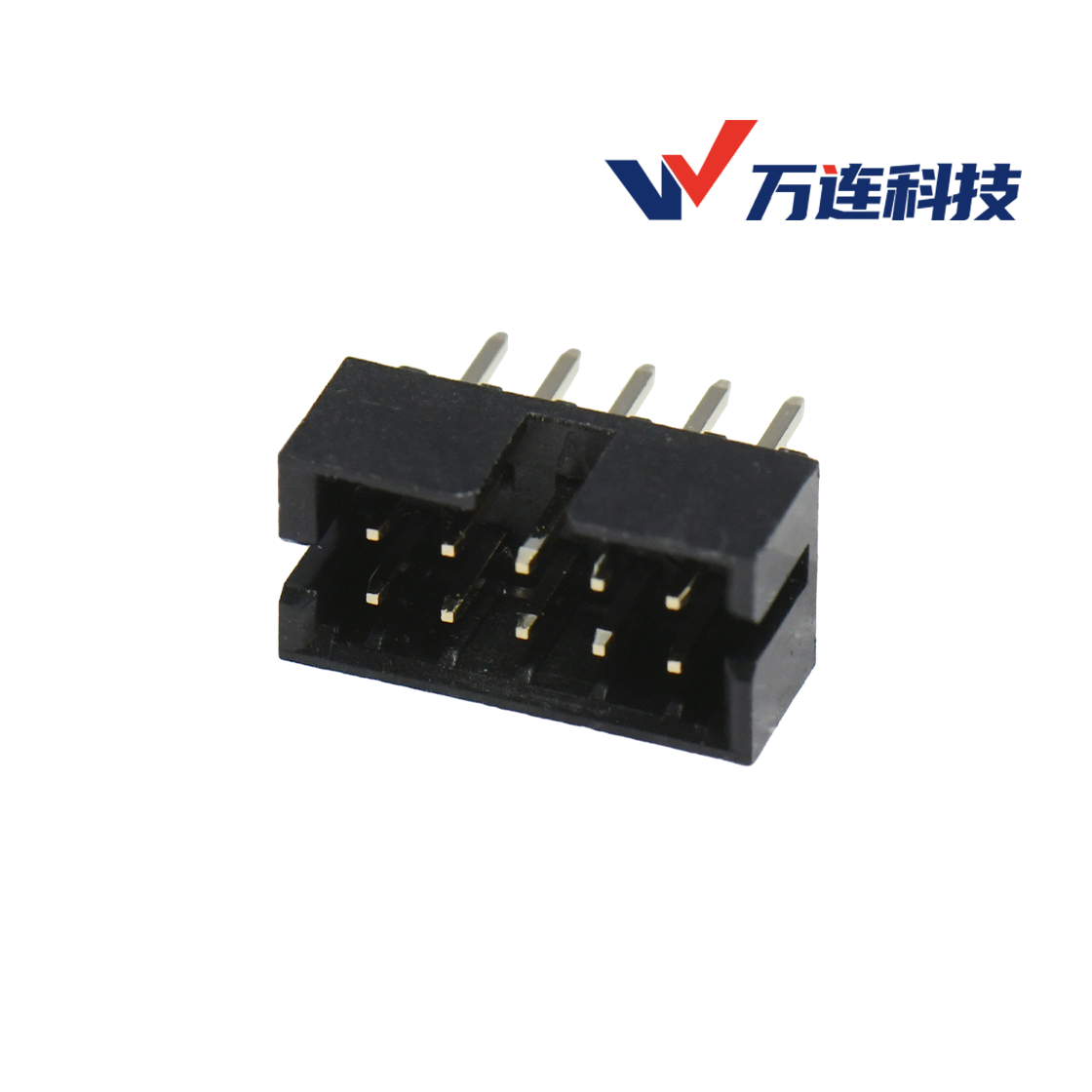

提示：排针排母只适合板‑板直接对插；如果是板对外接出线缆，应选用简牛、牛角等带护套的线对板连接器，不要试图用排母夹持散线端子或直接用排针钩挂线缆。
间距怎么选，兼顾装配与现场维护
很多工程师会误认为间距越小性能越优越，但放到自助机柜设备，需要结合内部空间综合判断。 机柜内部空间比较宽裕时，优先选用2.54mm 间距：引脚间距大，手工检修、整机装配容错性更好； 空间受限、板卡密度高的位置，选用1.27mm 间距，在有限 PCB 面积内实现更多信号通路。
重要工况提醒：自助终端会经历物流运输震动，后期仅在故障维修时插拔模组，属于 “长期静态对插，偶发维修插拔”，不适合做几百次高频反复插拔的场景，选型时不要按高频插拔工装标准选型。 插合式的板对板结构，支持现场整块拔插更换模组，对比焊接互连，大幅缩短现场停机维修时间。
商用终端重点关注的选型要点
自助机柜面临运输震动、柜内温度波动、环境粉尘，选型除了基础参数，还要重点确认三点：
- 焊接安装方式：DIP 直插 vs SMT 贴片
DIP 插板焊接：引脚贯穿 PCB，焊接机械强度高，抗振动表现更好，适合机柜设备；
如果整机产线全部为 SMT 回流焊工艺，则优先选用带定位柱 SMT+CAP 版本，改善贴片贴装定位，降低虚焊风险；普通 SMT 排针排母在剧烈震动环境，存在焊盘脱焊隐患。
- 镀层匹配工况
设备长期放在半开放机柜环境，存在温度变化、粉尘：信号回路优先选用镀金接触；纯电源回路，静态不插拔点位可以评估镀锡方案，平衡成本和可靠性。
- 塑高（PC 高度）提前核对
堆叠板卡务必确认排针排母塑高，避免装配时和周边元器件发生物理干涉。
万连科技排针排母适配商用终端的核心能力：
- 规格完整：覆盖 1.27mm/2.54mm 间距，单 / 双排、多 Pin 数，一套产品可以满足一台设备多位置需求，减少多供应商采购成本；
- 材质耐工况：塑胶采用 PA6T/PA9T 耐高温料，UL94V‑0 阻燃，适配回流焊、波峰焊工艺；
- 机械可靠性：端子结构保障振动环境接触稳定，适配整机运输与长期静置运行；
- 包装方案齐全：DIP 散装、SMT+CAP 卷带编带，兼容自动化量产装配。
对自助终端设备厂商而言，合理选型可以实现三点收益：生产装配顺畅、现场维修便捷、物料长期供货稳定。
