镀层是排针排母最容易被忽视、却直接决定寿命的一项。镀金、镀锡、镀镍价格差几倍，选错要么白花钱，要么提前氧化。
先分清三种镀层的角色
镀锡成本低、可焊性好，适合一次性焊接、低插拔次数、一般信号与电源；缺点是易氧化，细间距产品还存在锡须风险，高可靠场景需重点评估，潮湿环境存放久了接触电阻会上升。
镀金抗氧化、低接触电阻，适合微电流信号、多次插拔、低电压场景；代价是成本高，且通常需要底层镀镍支撑。
镀镍多作底层，填充铜基材与外层镀层之间，少数低频低要求场景可作为接触面，一般不单独用作信号接触面。
三者的常见组合是 "镍打底 + 金或锡作外层"。
镀层厚度意味着什么
镀层厚度直接决定插拔寿命与成本。镀金有闪镀金与硬金之分，硬金通过合金掺杂提升镀层耐磨能力，镀层厚度越高插拔寿命越长，但成本也越高。
行业常见镀层厚度参考：
闪镀金（Flash Gold，约 0.05~0.1μm）：几十次插拔
3μ”（约 0.075μm）：数百次插拔
10μ”（约 0.25μm）：数千次插拔
30μ”（约 0.75μm）：上万次插拔
镀锡通常 2~5μm，太薄易氧化，太厚附着力下降。
采购时主动索取厚度说明，不要只接受 "镀金" 两个字。
另一个常被忽略的细节是储存与包装。镀锡件暴露在高温高湿空气中数周就可能变色，镀金化学性质稳定，但镀层如果存在孔隙，底层镍会发生孔隙腐蚀，造成金层剥落，仍要避免与硫、氯等腐蚀性物质接触。包装上优先选真空袋 + 干燥剂，对库存周期长的项目尤其重要。
按场景怎么选
不要用 "贵就是好" 来选，环境和插拔频次才是关键。 频繁插拔（数百次以上）、低电平信号、潮湿环境 → 优先镀金； 一次性焊接、成本敏感、插拔少 → 镀锡足够； 镍层是底层或耐磨层，极少单独作信号接触面。
还有一个误区：把镀金当作 "万能解"。在高压大电流插拔场景下，插拔瞬间产生的电弧会加速金层烧蚀，选型要把电参数、机械参数和环境参数放一起看，不要只看一项。
万连在材料上保证耐磨、耐腐蚀、耐高温，镀层规格以产品页与规格书为准。

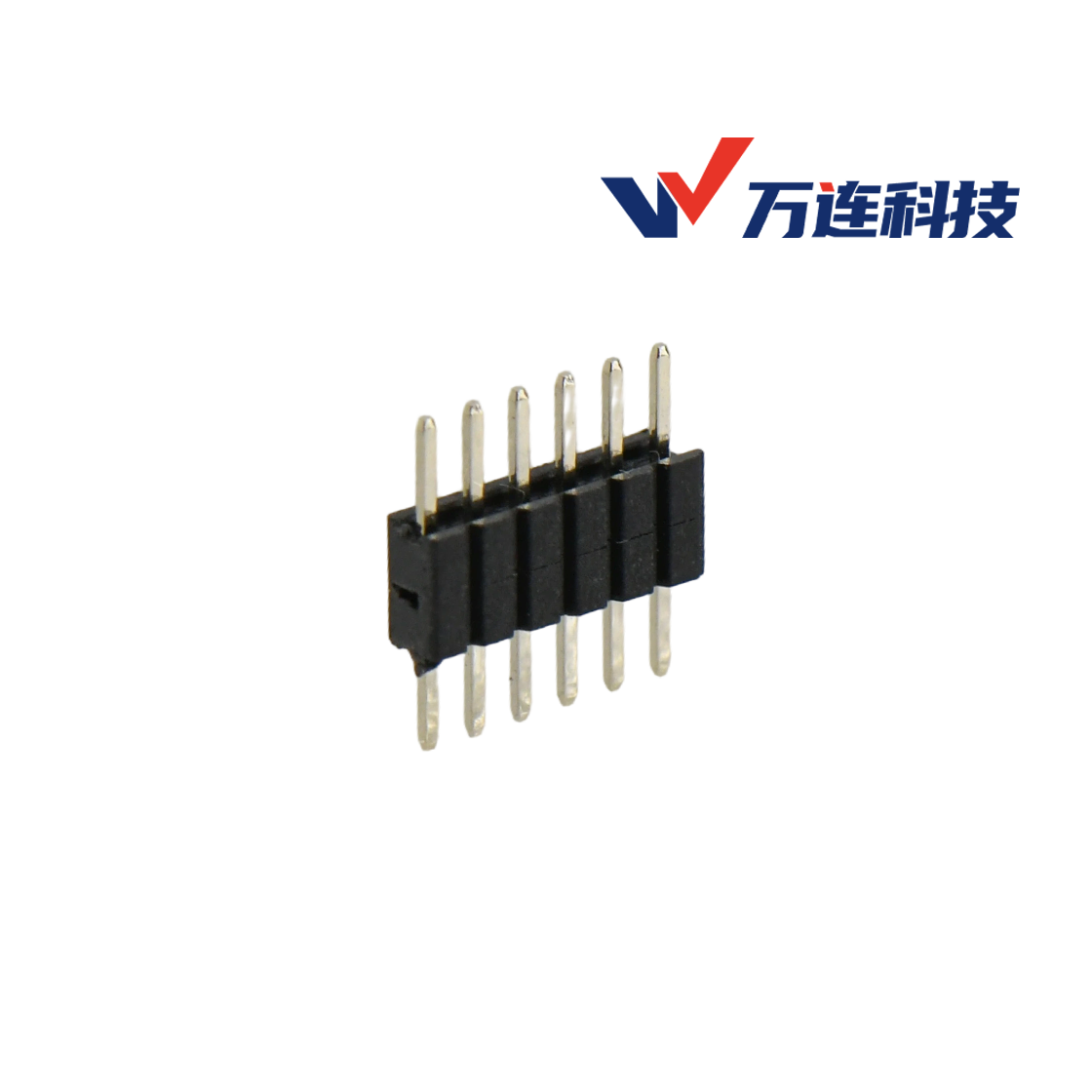

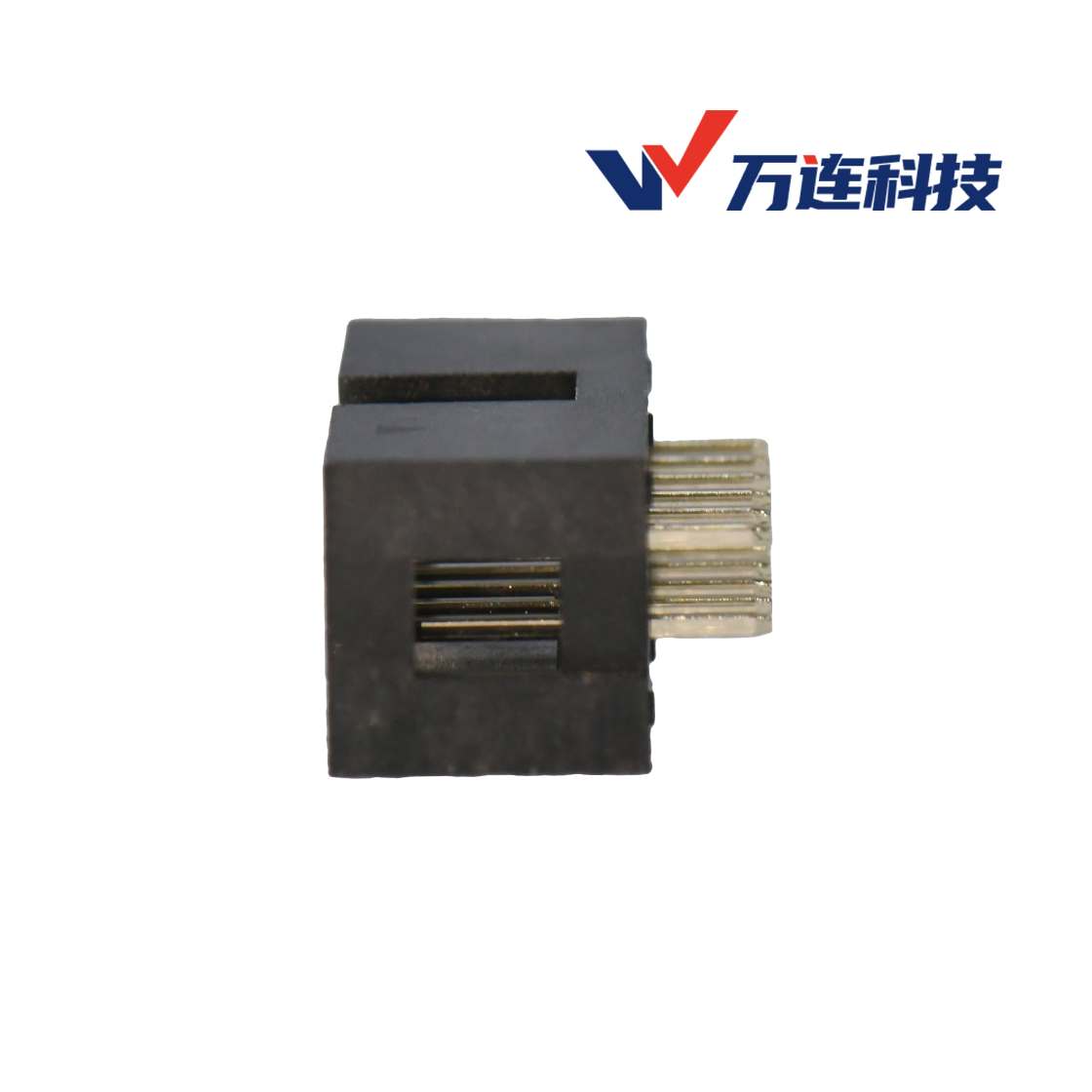

万连排针排母产品概览
万连排针排母规格覆盖广，支持 1.27mm、2.54mm间距，单排、双排、三排及不同 Pin 数，便于在一条产品线里按不同部位配齐。产品设计紧凑，便于装配到 PCB 主板，端子具备可靠保持力，耐受热冲击，焊接后不易从 PCB 脱落。材料具备较高的耐磨、耐腐蚀和耐高温性能，配套设计便于连接断开与维护更换。
