在工业设备与控制柜硬件选型中，牛角连接器（Box Header）与 IDC 刺破座（Insulation Displacement Connector）常让采购和初阶工程师混淆。两者外观极为接近，板端插座均带有防止插反的塑料矩形围栏与定位凹槽，市场上也常将 IDC 插座泛称为“IDC 牛角”。
然而，两者在线束侧的端接方式完全不同：牛角线束采用传统的“剥线 + 压接端子 + 穿胶壳”，而 IDC 刺破座采用“U 型刀口刺破绝缘层免剥线”。这一本质差异，直接决定了线束加工成本、适用的导线类型以及设备的维护策略。
核心差异对照：端接原理与工艺边界
理解两者区别，首先要看线端如何与金属导体建立电气连接：
|
对比维度 |
牛角连接器线束方案（压接型） |
IDC 刺破座线束方案（刺破型） |
|
端接原理 |
机械冷压：剥除外皮后，端子冲压形变抱紧导体 |
绝缘位移（IDC）：U 型刃口切开绝缘层咬合导体 |
|
加工流程 |
切线 → 逐根剥线 → 逐根压接端子 → 穿入胶壳 |
排线对齐 → 气动/手动压机一次刺破成型 |
|
线端维护性 |
高（可用退针工具更换单根损坏导线） |
低（单根不可逆，改线或损坏需整条报废） |
|
适用线材 |
单股、多股绞合线（AWG 10~32 宽范围通用） |
扁平排线，以实心铜线或≤7 股绞合线为主（AWG 26~30） |
|
导线禁忌 |
无明显禁忌，通用性强 |
禁用高柔多股绞合线（≥11 股，极易切断细铜丝） |
|
机械抗拉 |
依靠端子自带的倒刺与绝缘压接脚受力 |
依靠上下盖压接框及应变消除夹（三件套）固定 |
端接机理深度解析
1. 牛角连接器：逐线压接的高可靠通用路线
牛角连接器本质上是“板端公针带围栏 + 线端母头胶壳配冲压端子”。线束加工时，必须经过切线、剥线、将压接端子包覆在裸铜丝上，最后将端子逐根插入塑料护套并依靠卡爪锁死。
优势在于物理鲁棒性与单线可维护性：压接端子通过金属塑性变形包裹铜丝，接触面大且耐振动；若调试或装配时发现某一通道线序错误，工程师可通过退针工具取出该端子调换位置，无需整组线束作废。
代价在于人工工时：针数越多（如 20P、40P），逐根剥线与穿壳的工时成倍增加，批量生产效率受限。
2. IDC 刺破座：绝缘位移的规模化免焊方案
IDC 的核心是端子顶部的 U 型刀口。在装配压机下压瞬间，锋利的槽口切透排线的绝缘外皮，端子两侧的金属臂发生弹性偏转，刮除导体表面氧化层，依靠储存的弹性能量与铜芯维持气密接触，抑制氧化。
优势在于极高的量产效率：多芯扁平灰排线一次放平，使用气动或台式压模工具几秒内即可完成几十路信号的同时端接，大幅降低线束装配的人工干预与失误率。
限制在于导体结构敏感性：IDC 严格依赖刀口槽宽与导线线径的尺寸配合。若采用细丝众多的高柔性绞合线（如≥11 股），U 型刀口下压时不仅无法提供均匀支撑，还会直接切断部分细铜丝，导致截面承载力骤降乃至接触不良。
工业场景选型决策：何时选牛角，何时选 IDC？
在工控机、伺服驱动器、储能系统及自动化控制板的设计中，可根据以下条件快速分流：
场景一：选用 IDC 刺破座的典型工况
1.多路并行信号与固定线序：设备内部背板总线、JTAG 调试端口、液晶面板排线等，芯数多（≥10P）、线序出厂即固定，无需现场调整。
2.追求批量出货节拍：在大批量总装场景中，刺破工艺能显著压缩工时，提高排线加工一致性。
3.线缆形态匹配：使用标准节距（如 1.27mm 节距排线对应 2.54mm IDC）的灰排线，且线规处于 AWG 26~30 之间。
注意电气边界：IDC 单针独立加载额定电流通常受限（1.27mm 系列通常≤1A，2.54mm 系列通常≤3A），多芯全开时须考虑温升降额，不适合大电流动力回路。
场景二：选用牛角压接连接器的典型工况
1.强振动或频繁拖链移动：如机械臂末端、搬运 AGV 的动力与传感线束，采用高柔多股绞合线时，必须选用牛角压接端子方案。
2.现场维保与灵活改线需求：存在调试变动或单路损坏修复可能时，压接方案的退针特性更具可操作性。

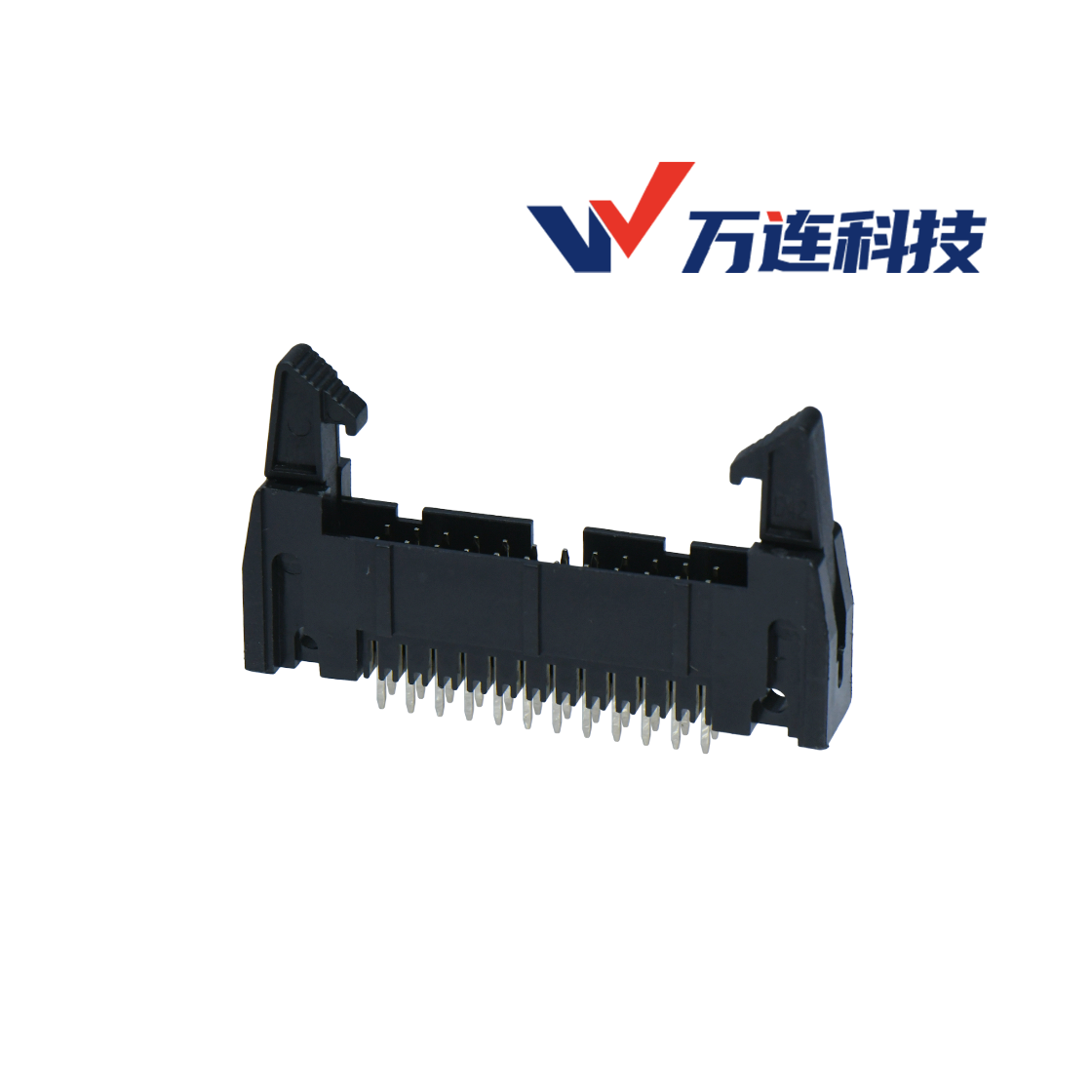

3.抗拉脱与防误插要求高：牛角板端公针座带有一体成型四面围栏，配套压接母胶壳可选用带双层长耳扣与防呆凸起型号，母头插接后依靠胶壳卡扣完成机械锁紧，抗振动与抗拉脱能力显著优于简单摩擦配合。
制造与供应链建议

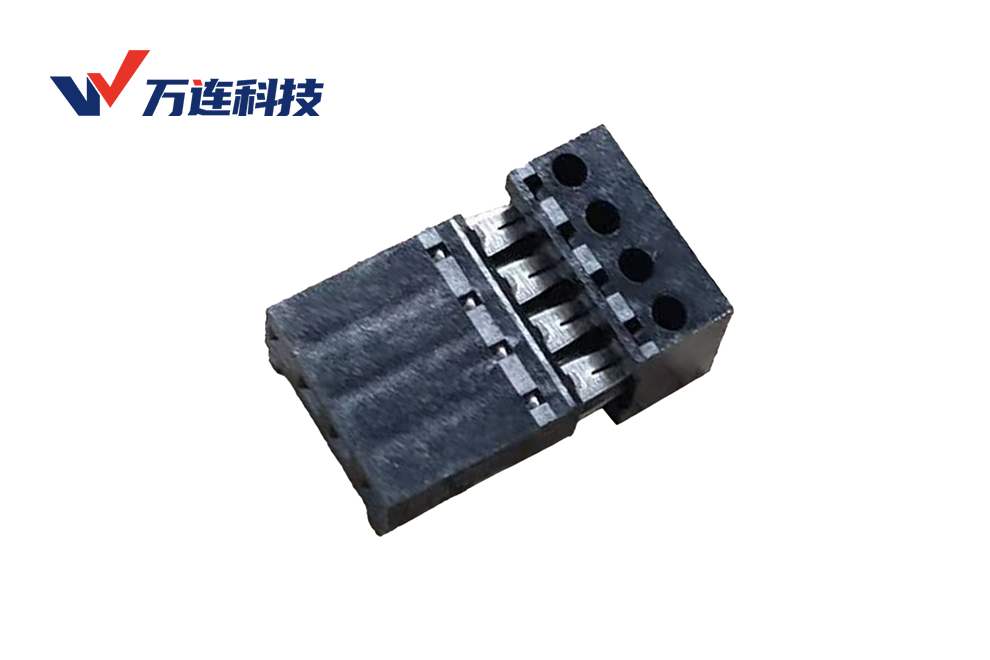

针对这两种连接器，万连产品族覆盖 2.00mm 与 2.54mm 间距的完整线板互连配套：板端座子提供 90° 卧式、180° 立式、DIP 插件及 SMT 贴片结构，牛角系列可选配带长耳扣与定位片的型号；线端 IDC 体系提供单排刺破与双排两件套、三件套结构，适配规整扁平排线。
采购下单与物料建档时，切忌仅用“双排牛角座”统称：需在料号中明确标明是“焊板用牛角针座（配压接护套）”还是“IDC 刺破座（含压线盖板）”。若研发阶段自建压接夹具成本较高，直接采购原厂或线束厂完成刺破或端子压接的成品线束组件，也是缩短装配周期、规避自制不良的成熟路径。
