在工业控制、自动化设备、测试仪器等设备内部，PCB主板与配套板件之间需要稳定、可维护的电气连接。排针排母是这类板间互连中最常见也最具成本效益的连接方式之一：结构简单、连接牢固、便于焊接，同时支持连接与断开，方便设备调试、维护和更换板件。
间距是排针选型时首先要考虑的参数，它直接决定连接密度与电气规格。常见的排针间距有1.27mm、2.00mm、2.54mm等，其中2.54mm被称为标准间距，与DIP封装元件相匹配，应用广泛。而2.5mm间距介于标准间距与更小的密集间距之间，在节省PCB板面空间的同时，仍保留了足够的载流与绝缘能力，适合工业设备中需要稳定插接、又希望控制板面尺寸的板间连接场景。

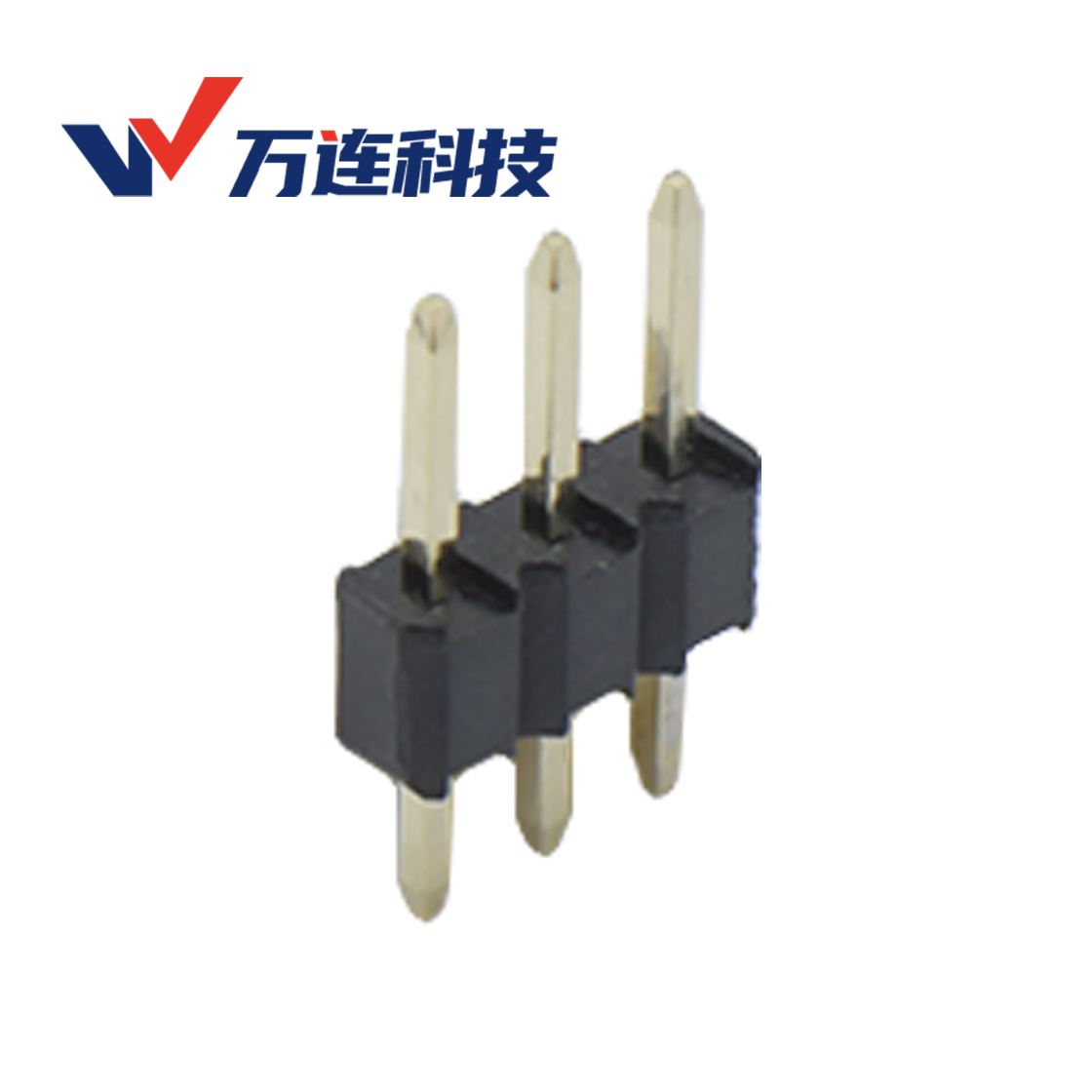

正是基于这一需求，万连推出PH2502系列：一款2.5mm间距的单排排针连接器，面向工业设备板间互连与维护插接场景。
PH2502 结构与连接可靠性表现
PH2502系列采用单排结构，适合信号或电源连接相对简单的板间接口。其端接方式为DIP通孔焊接，相比表面贴装，通孔焊接成本低、易于焊接且连接牢固，适合工业设备中需要稳定固定、可反复插拔的板间接口，也便于现场焊接与维修。
在结构上，PH2502提供180°直式和90°弯式两种角度，可适应PCB上不同的互连方向与装配空间。端子材质为黄铜，胶芯采用PA9T材料，黑色胶体，兼顾机械强度与耐热性能。端子电镀可选镀金（G/F）规格，镀金层有助于提升接触可靠性、降低接触电阻，适合对连接稳定性要求较高的应用。
在电气与机械性能上，PH2502额定电流3A、额定电压250V，接触电阻20mΩ Max，绝缘电阻1000MΩ Min，耐电压500V AC，能够满足工业设备中信号与低功率电源连接的需求。其保持力为0.5kgf/Pin Min，耐久性达50次循环，保证了反复插拔下的连接稳定性。
产品规格：面向工业环境的参数设计
PH2502系列的关键规格如下：
- 间距：2.50mm，单排
- 型式：Male（公端排针）
- 端接类型：DIP通孔
- 角度：180°直式、90°弯式
- 针数：1～36Pin可选
- 额定电流：3A
- 额定电压：250V
- 工作温度：-40℃～+105℃
- 接触电阻：20mΩ Max
- 绝缘电阻：1000MΩ Min
- 耐电压：500V AC
- 端子材质：黄铜（Brass），电镀可选镀金G/F
- 胶芯材质：PA9T，黑色
- 环保性质：RoHS
- 盐雾：24H中性盐雾测试
从这些参数可以看出，PH2502面向的是需要稳定电气连接、并具备一定环境耐受能力的工业应用。其工作温度范围覆盖-40℃～+105℃，PA9T胶芯具备良好的耐热性，RoHS环保合规，24H盐雾测试则体现了对耐腐蚀性的考量，适合在工业设备常见的温度波动与一定环境条件下使用。
落地应用场景
PH2502系列作为排针排母产品族的一员，适用于PCB配套插接、设备内部板间互连，以及需要维护拆装的接口场景。在工业领域，这类2.5mm间距单排排针常用于电工电气、机械设备、测试仪器等设备的板间信号与电源连接，也适用于电梯控制柜、机器视觉设备内低速控制与辅助电源等对连接可靠性有要求的场景。
对于工业设备客户而言，PH2502的价值在于：以2.5mm间距在板面空间与电气性能之间取得平衡，DIP通孔焊接保证了连接的牢固与可维护性，单排结构与多种针数、直弯式选择提供了灵活的适配空间。在需要稳定板间连接、又希望便于调试与维护的工业设备设计中，PH2502系列是一个值得纳入评估的选项。
具体选型时，建议结合实际负载电流、安装空间、焊接工艺与使用环境等条件，核对相应针数与规格是否满足设计要求。
