在工业电子设备的硬件研发与制造过程中，PCB 板级互连的灵活性与可靠性直接影响着整机内部的布线结构与装配效率。排针连接器作为板间插接与模块化扩展的基础元器件，其核心价值在于能否高效适配多样化的板卡布局与生产工艺。

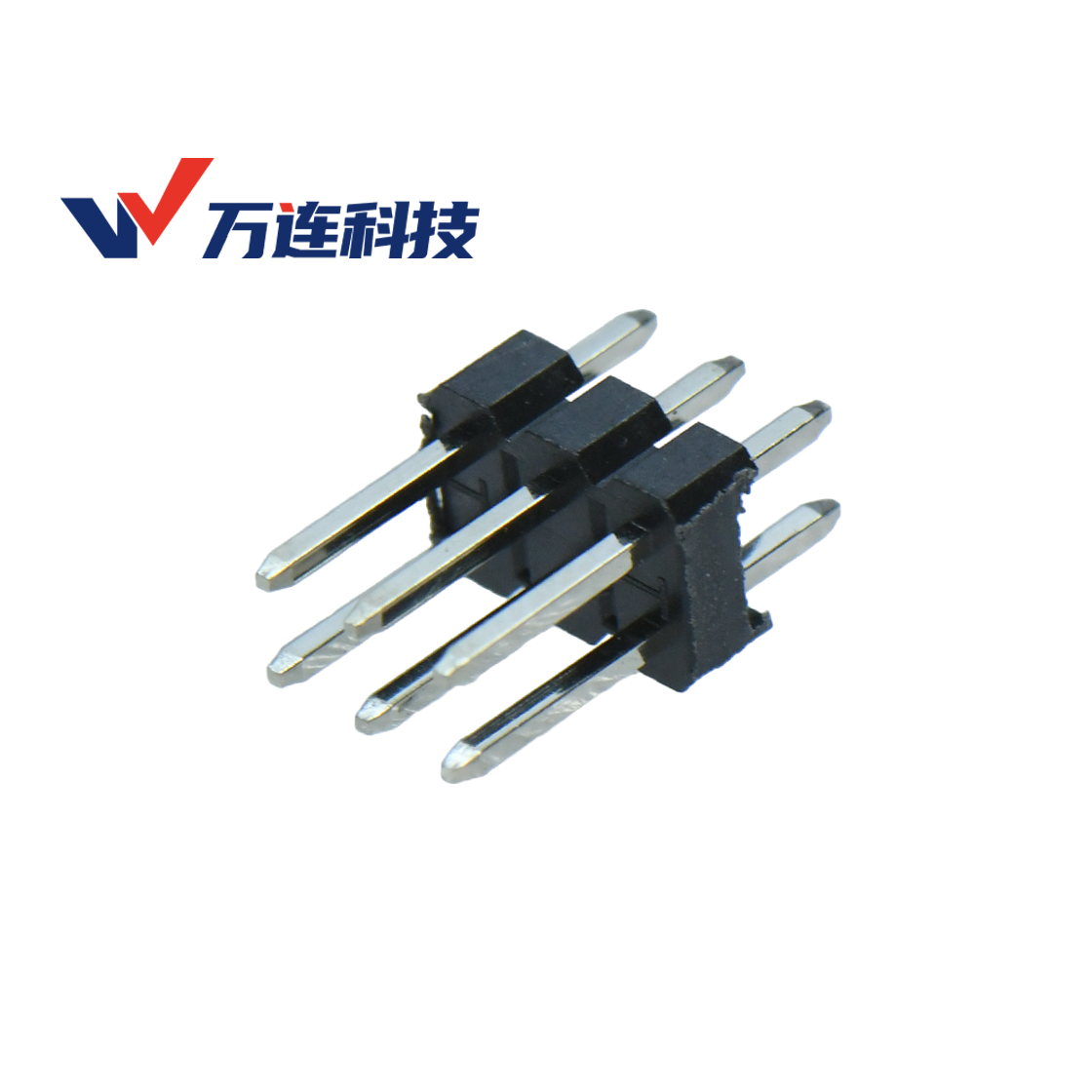

万连 PH2541 系列是一款基于 2.54mm 标准间距的排针连接器，主要面向工业设备内部 PCB 主板与配套子板的插接互连场景。该系列具备紧凑结构、防呆盲插特性，适配小型设备高密度封装需求。本文将从多元配置自由度、电气与材料可靠性、工业落地应用场景三个维度，解析该系列的技术特点与选型价值。
灵活组态：多维度规格适配复杂板级布局
在工业控制与自动化硬件中，不同功能模块（如电源板、核心控制板、通信板与 I/O 扩展板）的空间相对位置各异。面对平行层叠、垂直堆叠或直角对接等不同的机械结构需求，单一封装规格往往难以满足整机布局。
PH2541 系列最大的优势在于其广泛的参数组合空间与配置灵活性，使硬件工程师能够在统一的设计体系下完成多样化选型：
- 针数跨度完整：支持多 Pin 位灵活选型，覆盖单路信号跳线、低引脚传感器接入，以及多总线并行传输与密集背板接口；同时支持空 PIN 定制，可按需做空位屏蔽处理，适配特殊板卡引脚定义。

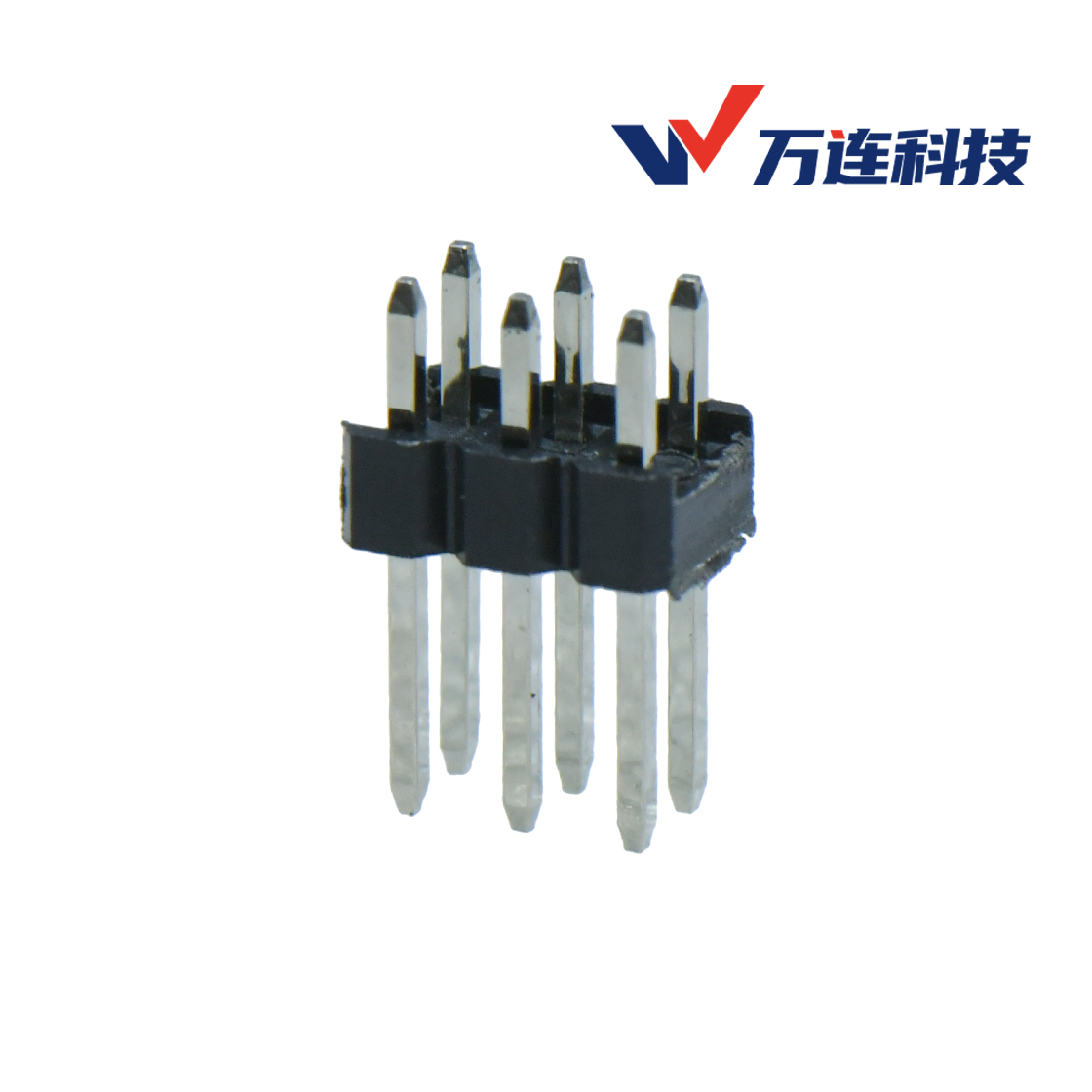

- 排数架构多样：提供单排、双排、三排结构，便于在有限的 PCB 面积与引脚密度之间取得平衡。
- 空间互连方向：涵盖180° 直式、90° 弯式引脚配置；直式适用于传统的上下平行或堆叠对插，弯式则适用于垂直母板与水平子板之间的直角插接，优化设备厚度与横向空间。
- 焊接工艺兼容：提供通孔插装（DIP）与表面贴装（SMT+CAP）两种端接类型，含单塑、双塑多种胶芯结构；DIP 具备更高的抗机械拔出力与机械稳固性，SMT 则支持自动化贴片生产，适应高密度组装流程，部分型号支持卷装供货。
通过将针数、排数、引脚角度及焊接工艺解耦组合，PH2541 系列能够在方案初期减少开模定制成本，提升 PCB 板级布局的自由度。
硬核性能：电气、机械与耐环境综合实力
排针作为板间电力与信号传输的物理通道，其电气可靠性与材料长期稳定性决定了整机在工业现场的抗干扰能力和使用寿命。万连 PH2541 系列在电气指标、机械结构及耐热环保方面具备以下特性。
- 充足电气余量，保障信号与供电链路稳定
额定电流 3A，额定电压 500V，耐电压 500V AC；既能够从容处理常规 TTL/CMOS 等弱电逻辑信号，还可以兼顾板级中低功率直流供电回路，减少混装布线的复杂度。 接触电阻控制在30mΩ Max以内，确保信号链路压降小、接触损耗低；绝缘电阻达到1000MΩ Min，在高阻抗通道间有效抑制漏电与信号串扰。
- 稳健接触系统，抗振动耐插拔
端子基材选用黄铜（Brass），触点采用镍底镀金 All Au G/F 工艺；镀金层维持稳定低接触电阻，强化抗氧化、抗腐蚀能力，插拔耐久寿命可达100 次，可通过 24H 盐雾测试，触点性能保持可靠。 机械保持力 0.5kgf/Pin Min，拔出力 0.06kgf/Pin Min，插入力最高 0.3kgf/Pin Max；兼顾插拔调试手感，同时抵御工业工况振动冲击，降低引脚松脱风险。
- 耐高温阻燃胶芯，满足工业合规要求
绝缘体采用 PA6T 高温尼龙，阻燃等级UL94V‑0，耐焊接温度 260℃，可耐受回流焊、波峰焊高温制程，避免胶体起泡变形。 支持 RoHS、无卤 HF 环保标准，湿气敏感性等级 LEVEL2；工作温度‑40℃～+105℃，适配宽温工业工况，满足出口设备绿色制造的合规要求。
场景落地：模块化设备的板间互连优选
依托公母配套可拆卸、排布灵活、电气余量充足，同时自带防呆盲插的产品特性，PH2541 系列适合需要模块化设计、板间扩展、现场维护更换的电子设备内部。
- 电梯控制系统
电梯主控柜、轿厢控制板、主机板内部板卡连接，兼顾运行可靠性与现场维护便捷性。PH2541 系列 2.54mm 排针搭配对应排母，实现主板与继电器板、外围信号板之间板间插接；3A 载流、低接触电阻，为门控信号、板级电源分配提供稳定传输通道。
- 机器视觉与工业计算设备
高精密机器视觉设备、工业边缘计算机、轨交通讯视频控制器内部空间紧凑，包含运算主板、图像采集板、I/O 扩展子模块。PH2541 提供 SMT 贴片、90° 弯插多种方案，适配小型化高密度板卡布局，支持子模块快速拆装调试。
- 通用工控与仪器仪表
PLC 模块、伺服驱动板、数显仪表、开关电源等设备，‑40℃~+105℃宽温耐受、UL94V‑0 阻燃特性，能够应对工业现场高温、震动、电磁干扰等复杂环境，保障设备连续稳定运行。
万连 PH2541 系列 2.54mm 排针连接器，覆盖单 / 双 / 三排、180° 直 / 90° 弯、DIP/SMT 多工艺选型，支持定制，凭借紧凑结构与防呆盲插设计，化解工业硬件板间互连的空间约束。同时 3A/500V 电气规格、镀金抗腐蚀端子、PA6T 耐高温阻燃胶芯，构筑起完整的机械、电气、环境防护能力。对于追求模块化架构、装配一致性、工业级可靠性的硬件选型，该系列提供兼顾适配效率与工程稳定性的板级连接方案。
