在工业控制板、传感器采集模块和紧凑型嵌入式设备里，板间互连常常是 “空间小、环境又差”，不好选。1.27mm 间距排母比传统 2.54mm 规格省了不少 PCB 面积，但间距一缩，焊点受力截面变小、爬电距离也跟着缩短，选型时不能只看引脚间距。

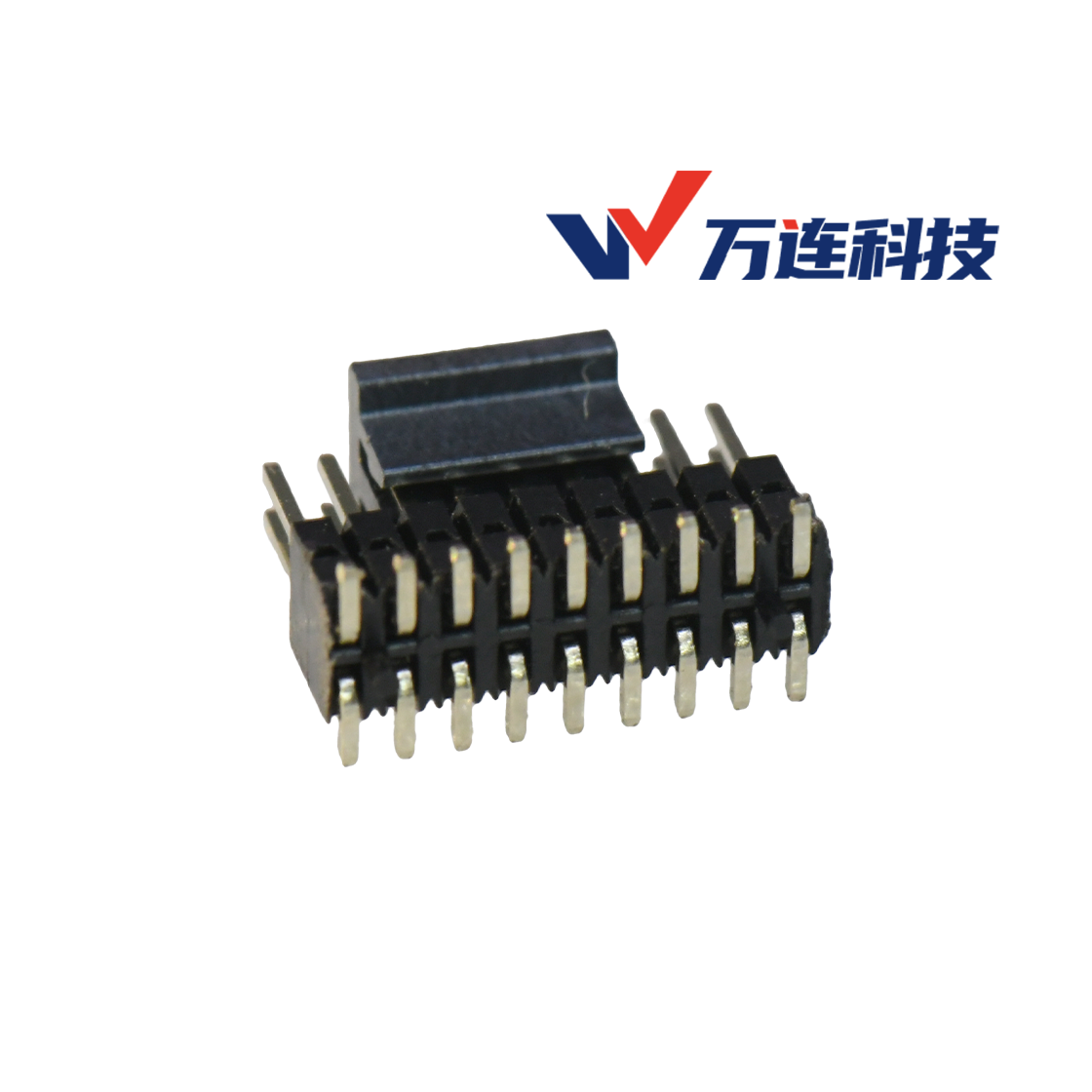

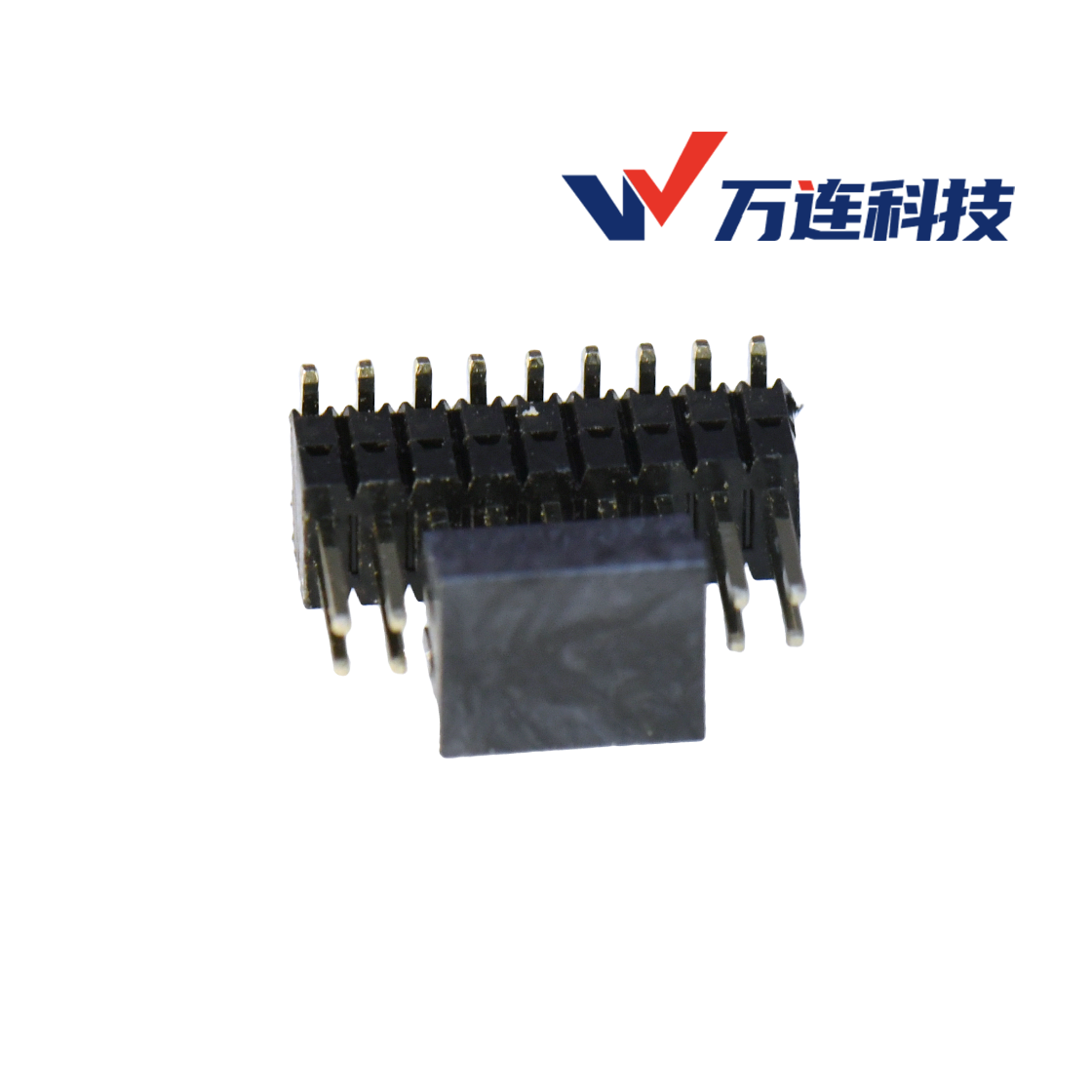

以万连 FH1276 系列排母为例，工程师在设计输入阶段，需要把端接工艺、互连形态、材料耐受、电气负载这四件事对清楚 ， 它们每一项都会直接改变最后的选型结论。
SMT 还是 DIP，先看设备振不振
端接方式怎么选，主要看产线用什么焊接工艺，以及设备平时受多大机械应力。FH1276 系列同时提供 SMT（表面贴装）和 DIP（通孔插装）两种形式。
SMT适合自动化程度高的贴片产线和高密度双面布线。不用在 PCB 上打穿通孔，底层走线空间是完整的。但它的机械固定全靠焊盘铜箔和胶体之间的焊接张力，系列标称的端子单 Pin 保持力是 0.2kgf Min。如果设备装在泵体、电机旁边，长期有低频振动，焊点会反复受到微动剪切，纯 SMT 的疲劳失效风险明显比通孔高。
DIP是引脚穿过 PCB、在反面再形成焊点，相当于做了机械锚固。经常受冲击、或者需要模块化拔插维护的单板，用 DIP 能把机械载荷分散开，保护接触点。代价是要占板层过孔，一般还得配波峰焊或选择焊。
简单判断：追求全回流焊、板间振动又小，选 SMT；振动或冲击明显，优先 DIP。
180° 还是 90°，取决于两块板子怎么叠
连接器角度由板子之间的物理位置决定，FH1276 系列有 180° 直式和 90° 弯式两种。
180° 直式主要用在主板和子板 "三明治" 式平行叠构。公母对插占的是垂直方向空间，板间堆叠高度由排针和排母的组合高度决定，适合纵向空间够、想让走线更短的叠板方案。
90° 弯式端子直角弯折，用在两块 PCB 垂直相接、或者边缘对边缘的场合。当机箱被压成低剖面、或者子板要从侧面盲插检修时，弯式能把插拔力转到平行于主板的方向，不占机箱的垂直层高。
过得了回流焊、扛得住腐蚀，看胶芯和镀金
工业现场难免有温升、潮气和腐蚀性气体，绝缘材料和接触界面这两关都得过。
胶芯和耐焊接热：FH1276 系列胶芯有 PA9T、LCP、PA6T 几种工程塑料可选，阻燃 UL94V-0，耐温 260℃。无铅回流焊峰值温度通常超过 245℃，PA9T 和 LCP 热变形温度高、吸湿率低，能避免回流时内部水分汽化引起的起泡、变形，保住微间距端子焊后的共面度。
端子和镀金防腐：端子用抗疲劳性能稳定的磷青铜，接触电阻 20mΩ Max，电镀为全镀金（All Au G/F），可耐受 24 小时盐雾。工业控制柜里常有湿热和微量酸碱气体，金的化学稳定性比锡好得多，能抗氧化、抗腐蚀，也能减少微振磨损造成的接触不良，弱信号长期传输更放心。
别只盯单 Pin 标称，真正卡脖子的是温升、间距和对插
额定参数只是实验室里的起点，能不能在整机里这么用，得放回具体回路算。
- 载流和电压，看热耦合与爬电，不看单 Pin 标称
1A、300V AC 是单 Pin 在规定条件下的值，实际要打两个折扣：一是多 Pin 同时载流时，1.27mm 针距密、相邻针热量互相叠加，可用电流得往下算，不能拿单 Pin 标称直接乘路数；真要带一点电流，就把电源做成相邻几 Pin 并联、中间和两侧插地针帮助散热，再按最高环境温度核温升。二是小间距下针间电气间隙和爬电距离有限，300V 最终能认到多少还跟污染等级、潮气、绝缘有关，别让信号排母贴着强电走，强弱电之间留隔离。也正因为如此，高速总线、MCU 控制、传感器模拟量这类低功率信号回路才是它的主场；动力回路直接上专用电源连接器，比在排母上并 Pin、抠降额更省事，也好过安规。
- 插拔寿命，决定它是板内件还是外部接口
100 次耐久是无负载下的实验室对插次数，单 Pin 插入力 0.15kgf Max、拔出力 0.012kgf Min，定位就是 "装配时对插一次、售后偶尔拆"，不适合做成终端用户天天拔的外置接口。还要注意插拔力会随 Pin 数叠加，几十针的高 Pin 数母座整体阻力不小，硬按容易斜插、伤针甚至掀焊盘，最好靠结构导向或工装平稳压合，而不是凭手感。
- Pin 数越多，越要给公差和导向留余量
系列支持单排与双排、1 至 84Pin。高 Pin 数双排能在有限长度里塞进密集 I/O，但针越多公差累积越明显，无导向对插或手工维修时稍微一偏，就容易把端子顶弯。高 Pin 数方案建议优先带导向 / 定位结构，板子和壳体的装配公差也相应放宽。
顺着 “先定 SMT/DIP、再定角度、再核胶芯镀金、最后核载流与 Pin 数”这条链走下来，1.27mm 板间互连的构型和余量就基本定了。建议排母与配套排针成对选型，前期可调取 FH1276 规格书核对封装，或联系万连工程师协助确认。
