在工业控制箱、电力监测装置及商用自助终端中，模块化架构已成为缩短现场故障处理时间的核心手段。这类设备通常由主控板、电源底板与功能采集子卡组成。通过排针与排母建立板对板可插拔互连，能够将原本复杂的线束连接或死接焊点，转化为标准化的物理与电气分界。万连FH2005系列2.00mm间距排母作为板间对接的基础载体，为现场板卡快速更换、产线工艺适配与设备长期可靠运行提供了明确的工程实现路径。
模块化板对板互连与现场停机控制
现场维修的关键在于压低平均修复时间（MTTR）。若板卡间采用硬线焊接或密集线束飞线，一旦局部元器件损坏，现场排查往往需要拆卸线束甚至携带工具动火拆焊，不仅流程繁琐，在防爆或粉尘车间还会引发停线风险。
采用排针与排母进行板对板互连，可将故障处理颗粒度直接由“元器件级维修”提升为“功能模块级换件”：
- 轴向定位与快速插拔：板卡配合导轨或定位销实现盲插对齐，现场运维人员无需辨识复杂引脚线号，徒手或借助导轨即可拔出故障板卡并推入备件，迅速恢复系统运行。
- 匹配维护周期的耐久裕量：FH2005具备100次插拔寿命指标。对于设备全寿命周期内的定期检修、板卡升级或校准调试，该耐久次数足以覆盖巡检与换件频次，确保反复插拔后接触端子不发生松动失效。
DIP直插与SMT直贴：抗振动与自动化装配的结构取舍
针对不同设备的运行工况与生产模式，FH2005系列提供了DIP直插（含单排、双排、三排直插及弯插）与SMT直贴两种端接结构。
- DIP直插结构：侧重抗振动与机械锚固

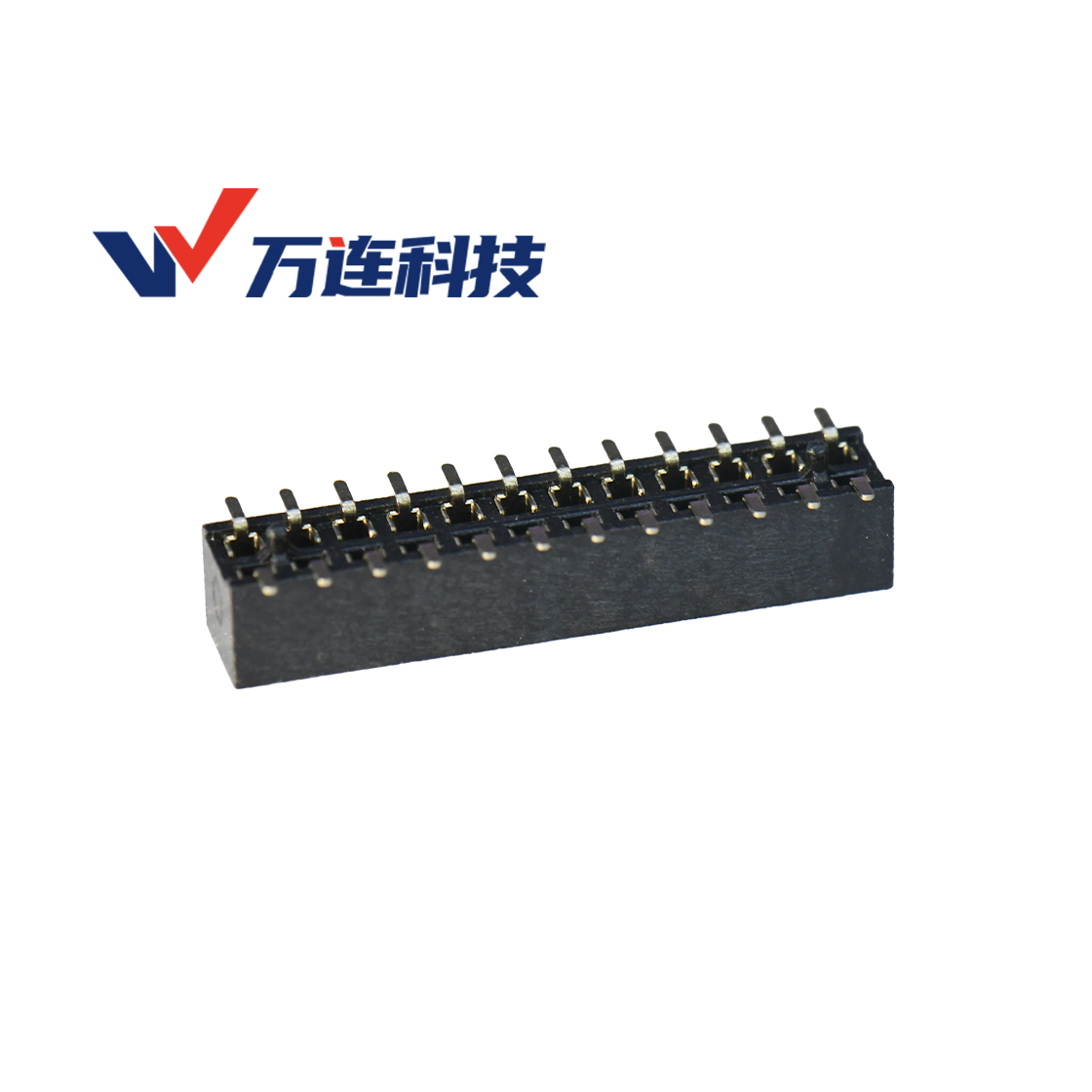

在数控机床、轨道交通配套及泵阀控制柜等存在持续振动与冲击的场景中，连接器必须承受板卡重心摆动产生的动态剪切力。DIP引脚穿过PCB通孔并经波峰焊形成环状锡点结合，具备较强的抗机械剥离能力。FH2005的端子保持力可达0.4kgf/Pin Min，在多Pin数配置下能够承受更强的横向剪切与插拔力，有效防止振动导致焊点开裂，常用于长期固定的母板或承重底板侧。
- SMT直贴结构：适配高密度双面贴片与自动化产线

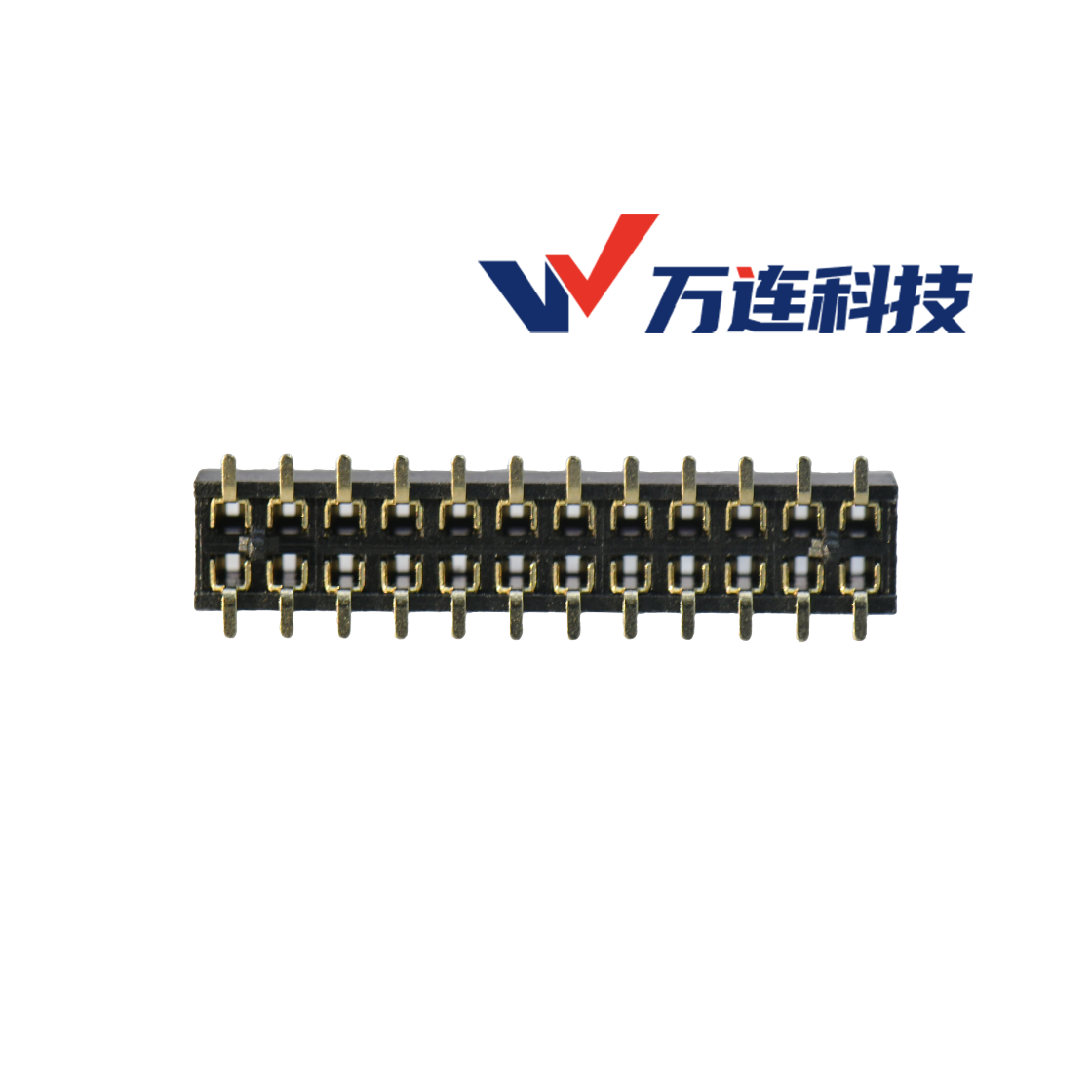

对于外壳厚度受限、生产节拍紧凑的商用终端，PCB通常采用双面贴片设计，通孔引脚会占用反面走线与器件空间。FH2005 SMT款式胶芯耐温达260℃，可直接进入回流焊产线进行全自动化贴装，无需波峰焊治具与二次手工补焊。但由于SMT焊点强度依赖表面铜箔附着力，在结构设计上建议在板卡周边配置导向卡槽或固定螺柱，避免现场插拔的轴向拉力直接作用于SMT焊盘上。
镀金接触与塑高核对：长期运行可靠性与装配干涉规避
在设备的长期运行与立体空间堆叠中，接触界面质量与机械公差链核对是硬件与结构工程师必须把控的细节。
- 全金电镀保障接触稳定
工业现场普遍存在温湿度交替与微弱腐蚀性气体，长期微动摩擦容易引起接触界面磨损与氧化。FH2005端子采用铜合金基材并经过表面全面电镀金（All Au G/F），将接触电阻稳定控制在30mΩ Max以内。金镀层的高化学惰性有效避免了氧化碎屑堆积引起的接触阻抗抬升，保障小信号传输的连续性。
- 塑高尺寸核对规避空间干涉
排母的胶芯高度直接决定了两块PCB之间的实际堆叠间隙。在结构设计初期，工程师必须核对FH2005的塑高与插配深度：一方面需确保间隙大于板载电解电容、变压器或电感等大体积器件的实体高度，防止器件顶死导致排母未能插合到位；另一方面需使对配后的总高度与机箱支撑铜柱公差精准契合，避免拧紧螺钉时对排母引脚产生强制轴向拉扯。
板间信号与中小功率互连价值
2.00mm间距在PCB布线密度与机械装配容差之间取得了良好平衡。相较于传统2.54mm间距，其占用板面宽度减少，同时又规避了细间距连接器对微米级装配对齐的苛刻要求。
在电气性能上，FH2005单Pin额定电流为2A（在特定温升与散热条件下），绝缘电阻≥1000MΩ，耐电压达500VAC。这一电气裕量让工程师能够在同一连接器上实现混合功能分配：通过多Pin并联，排母可承载5V、12V或24V等板间中小功率辅助电源；同时其余引脚可分配给CAN、UART、SPI及多路GPIO等控制总线。这种信号与中小功率供电的集中互连，不仅精简了机箱内飞线，也让现场板卡拆装更加清晰规整。
结语
在工控与商用设备的模块化设计中，万连FH2005排母通过提供DIP抗振与SMT贴片结构，适应了不同振动与自动化制造工况；结合全金电镀的低阻抗接触与严谨的塑高公差校核，兼顾了信号传输与2A中小功率承载需求，为实现现场快速更换板卡与设备快速复原提供了稳定可靠的硬件支撑。
