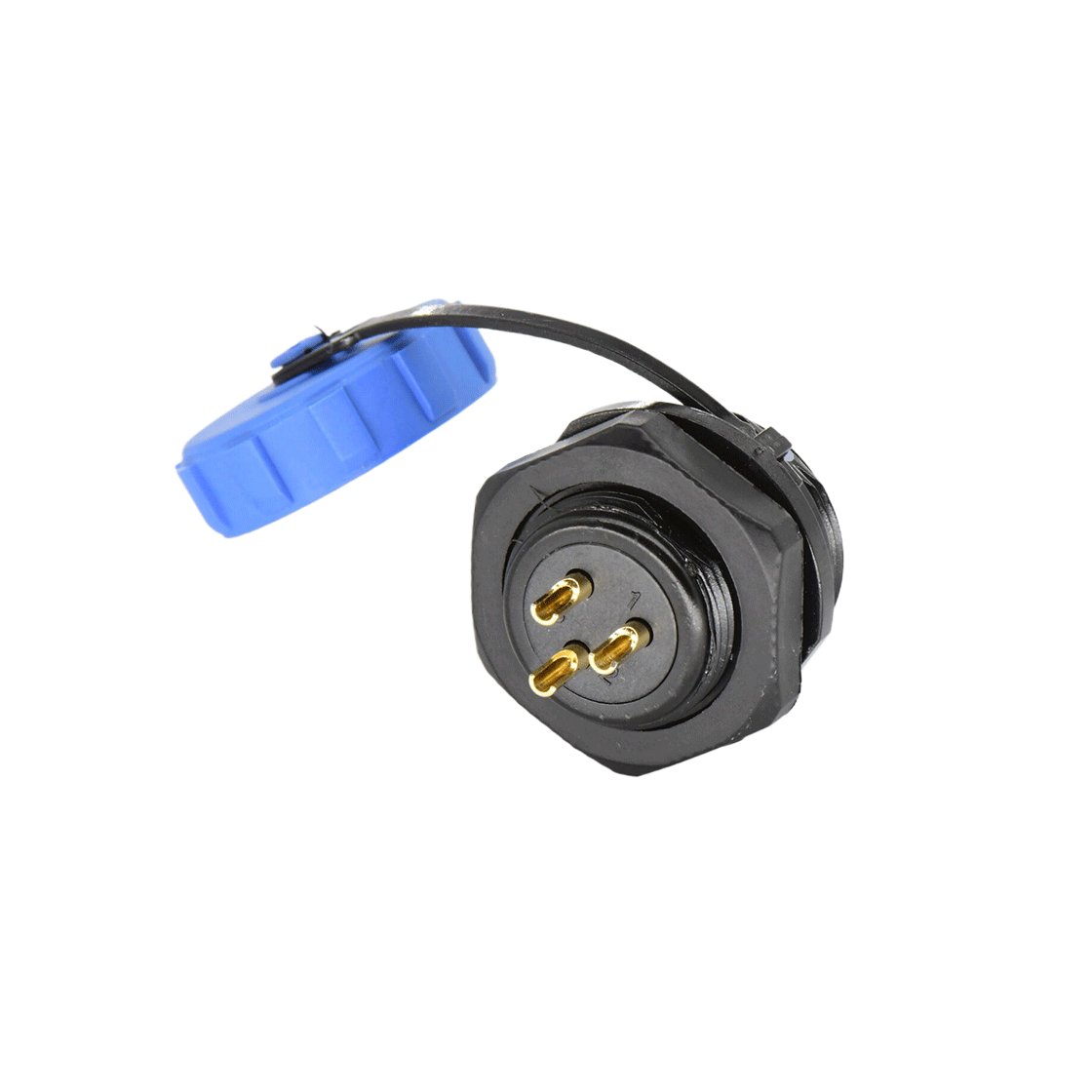

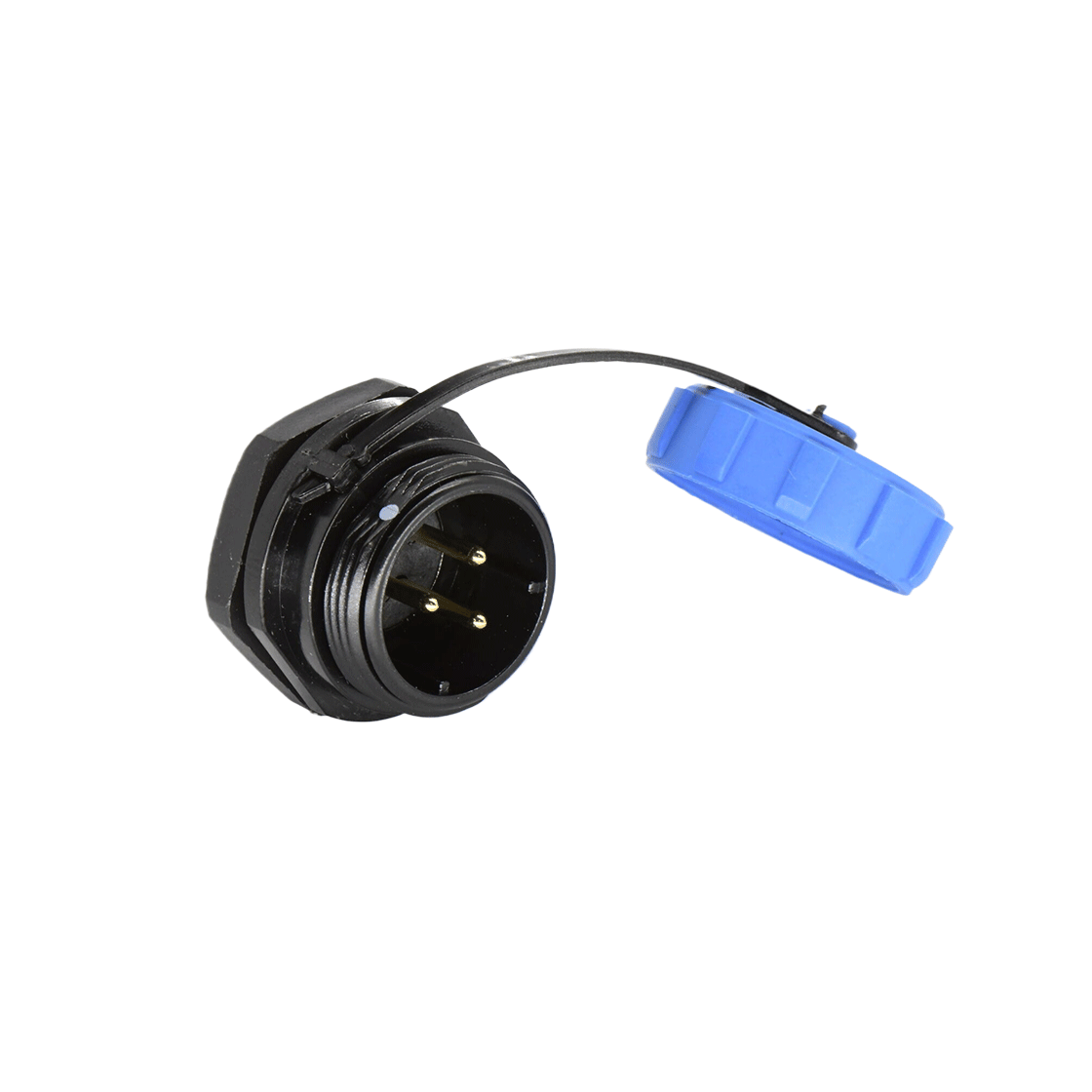

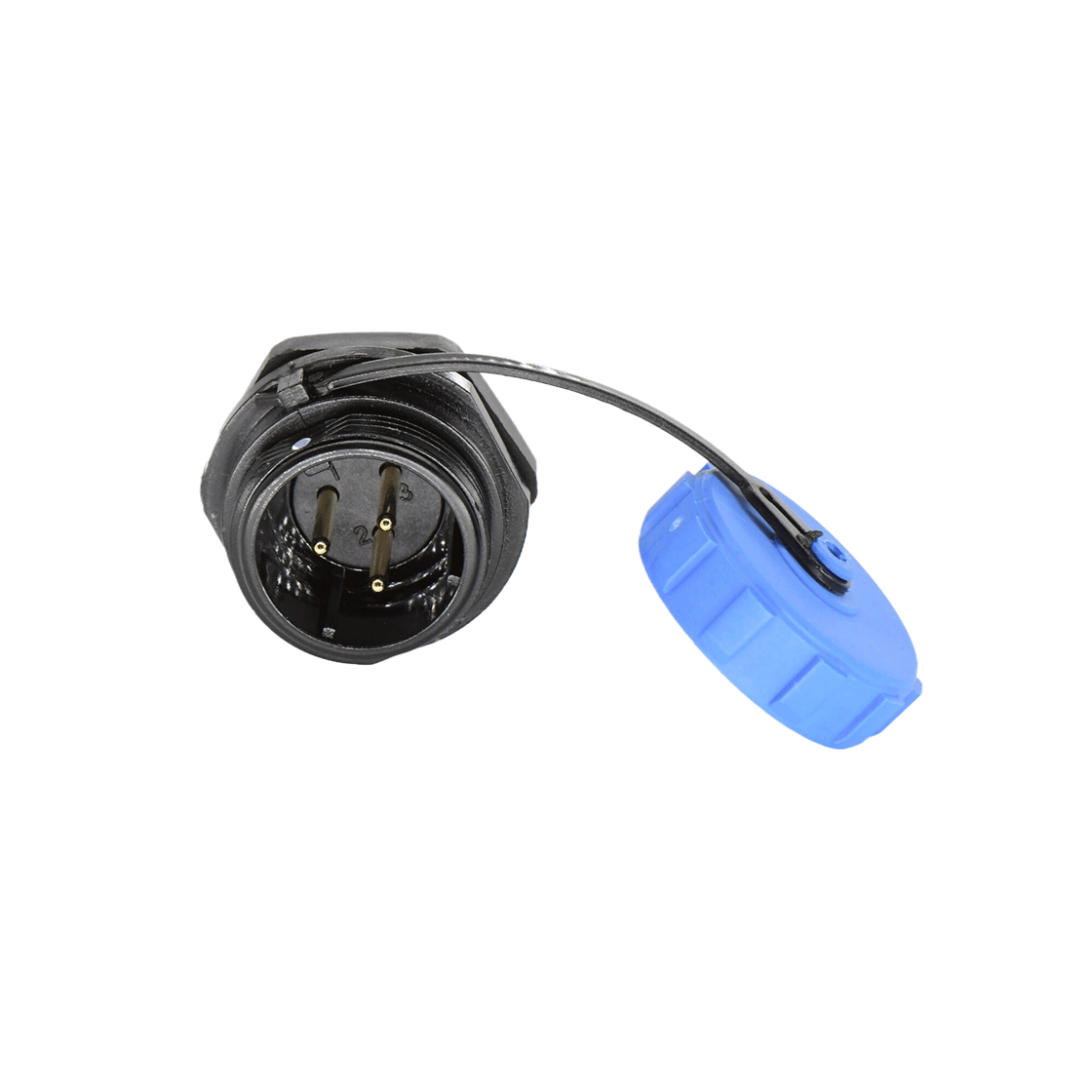

DP17系列3芯防水航空插头后螺母插座公头连接器面板连接用

该系列为直式圆形电连接器，插头插座之间为螺纹锁紧连接，插头锁电缆形式为夹爪式夹紧电缆。可广泛用于各种机床设备、机电、通信、仪表仪器、灯光系统及各种电气设备或车载设备与电缆之间的电连接。

物料编号：DP1712/P3

2D图纸 DP系列（原WSP系列）目录书.pdf

2D图纸 DP系列目录书.pdf

下载页面

规格参数

基本参数

产品系列DP17

结构后螺母插座

产品类型防水航空插头DP

产品型号DP1712/PX

Pin数3Pin

型式Male

端接类型焊接

连接方向直线型

防护等级IP68

接插次数＞500

材质与电镀

树脂材质+阻燃性PA66,UL94V-0

绝缘体热塑塑料PPS

接触件材料铜镀金

密封方式O型密封圈

环境特性

工作温度-25℃～+85℃

电气参数

额定电流13A

额定电压500V
