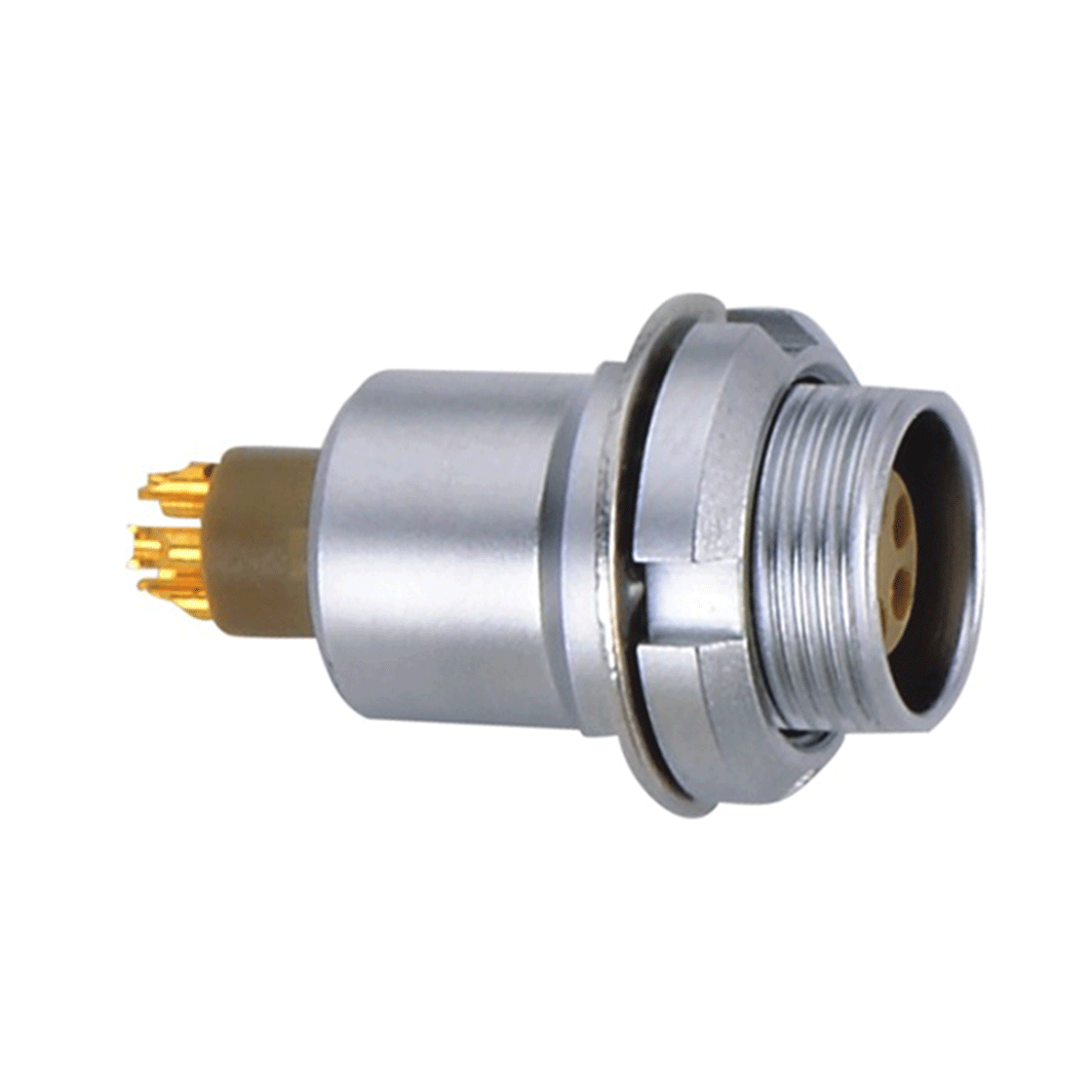

推拉自锁B系列ZEG固定式插座,螺母固定,定位销(G)或定位销(A...M和R)(后面板安装)(机箱外固定)

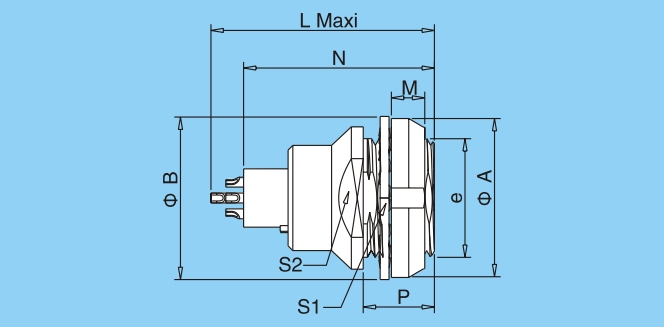

| 项目 | 尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 系列 | A | B | e | E | L | M | N | P | S1 |
| ZEG | 0B | 12 | 12.5 | M9X0.6 | 2.4 | 20.7 | 2.5 | 19.1 | 6.3 | 8.2 |
| ZEG | 1B | 16 | 16 | M12X1.0 | 6.5 | 23 | 3.5 | 21.1 | 11 | 10.5 |
| ZEG | 2B | 20 | 20 | M15X1.0 | 3 | 26.7 | 3.5 | 24.6 | 9 | 13.5 |
| ZEG | 3B | 24 | 25 | M18X1.0 | 5 | 30.7 | 4.5 | 28.1 | 12 | 16.5 |

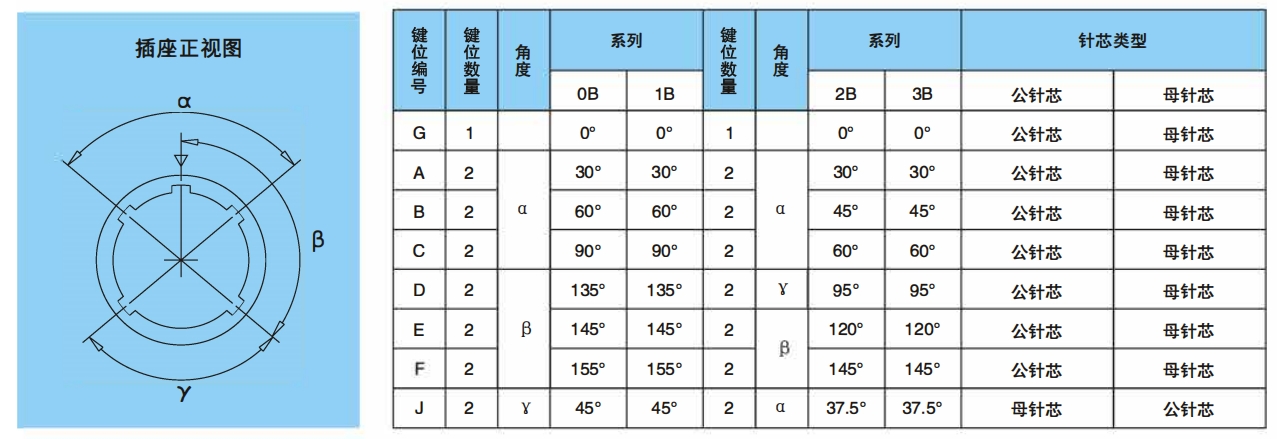

B系列连接器外壳型号有3个字母组成，最后一个字母表示定位销位置
示例：TGG.1B TG表示主类型、G表示定位稍、1B表示壳体号系列
| 规格名 | 规格值 |
|---|---|
| 插拔次数 | ＞5000次 |
| 湿度 | 在温度60°,最高湿度达95% |
| 温度范围 | -45°～+125° |
| 振动 | 10-2000HZ,15g |
| 冲击 | 100g.6ms |
| 盐雾 | ＞72H |
| 防护等级 | IP50 |
