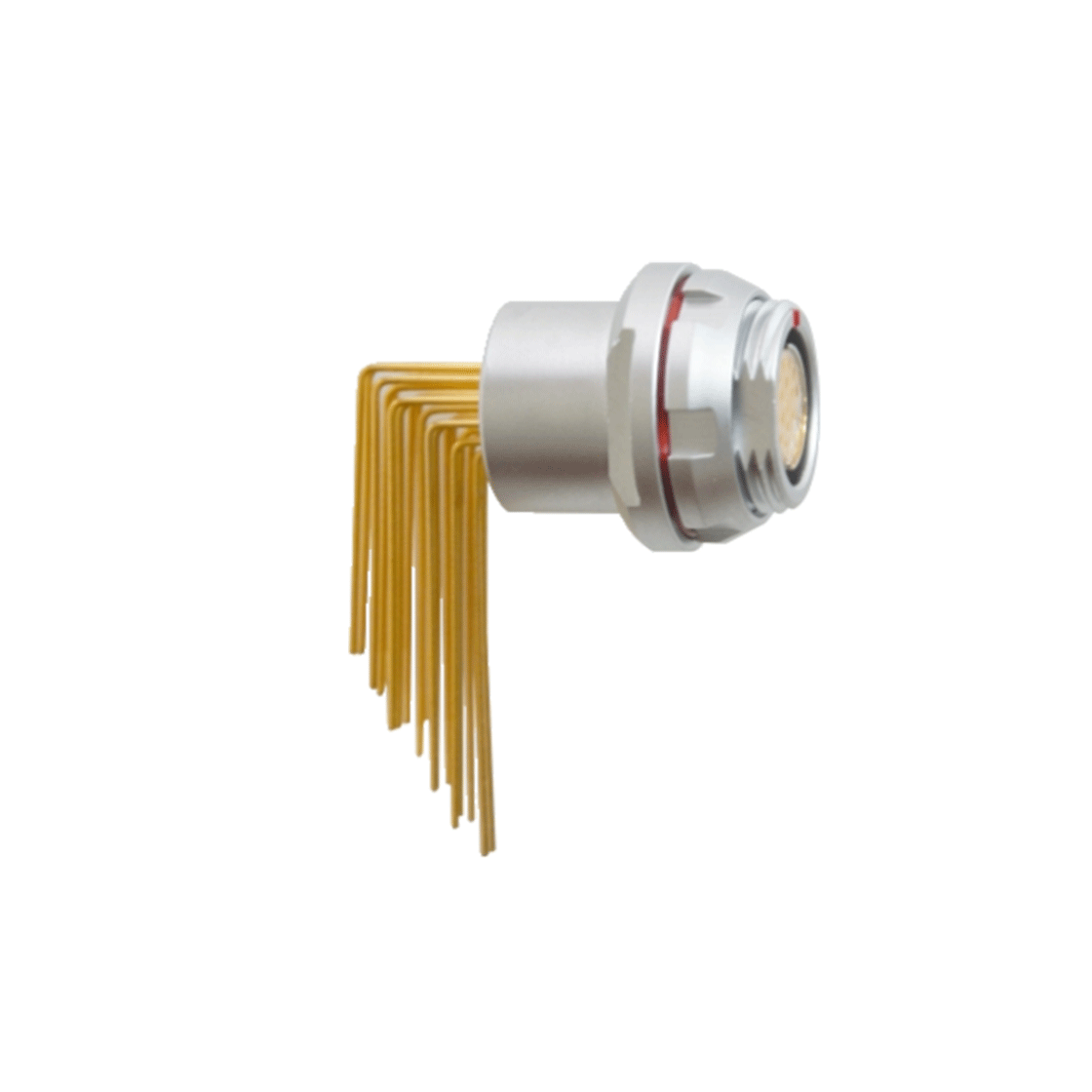

推拉自锁F系列ZLN插座真封型插座,长弯针插座PCB板结,外螺母固定结构,半圆金属防止误插(弯针型)

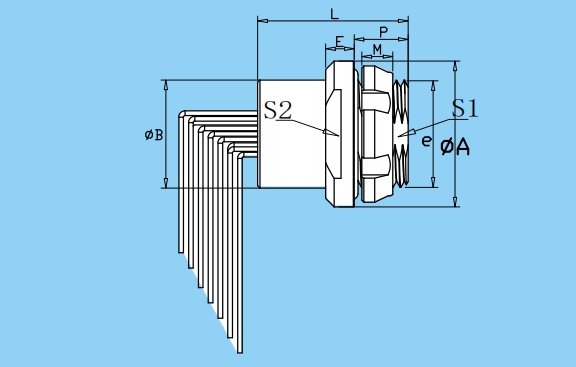

| 项目 | 尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 系列 | A | B | e | L | E | M | P | S1 | S2 |
| ZLN | 102F | 13 | 9 | M9X0.5 | 17 | 3.5 | 3 | 6.5 | 8.2 | 12 |
| ZLN | 103F | 18 | 12 | M14X1.0 | 21 | 4 | 4 | 8 | 12 | 15 |
| ZLN | 1031F | 19 | 14 | M14X1.0 | 19.5 | 4 | 4 | 7 | 12 | 15 |
| ZLN | 104F | 22 | 16 | M16X1.0 | 21.5 | 3.7 | 3.5 | 8 | 14.5 | 18 |
| ZLaN | 105F | 27 | 21 | M20X1.0 | 22.5 | 4.5 | 5 | 10 | 18 | 22 |
| ZLN | 105F | 27 | 21 | M20X1.0 | 26.5 | 4.5 | 5 | 10 | 18 | 22 |

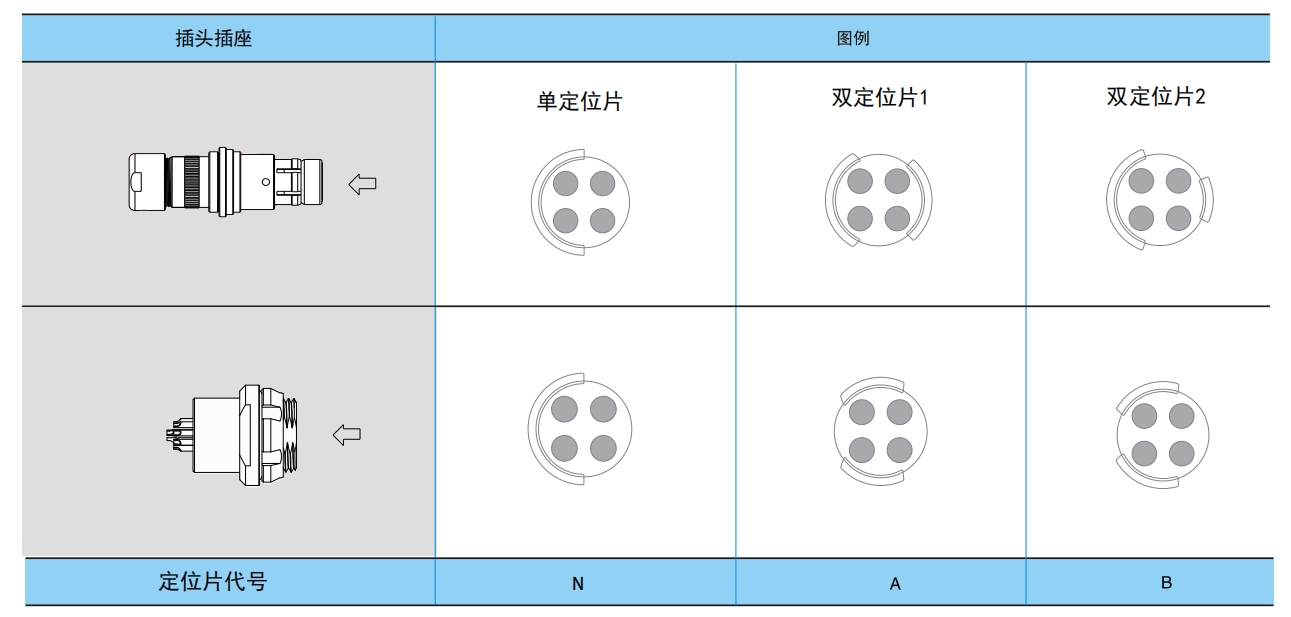

F系列连接器外壳型号有3个字母组成，最后一个字母表示定位销位置
示例：TGN.102F TG表示主类型、N表示定位片类型、102F表示壳体号系列
| 规格名 | 规格值 |
|---|---|
| 插拔次数 | ＞5000次 |
| 湿度 | 在温度40°,最高湿度达95% |
| 温度范围 | -55°～+145° |
| 振动 | 10-2000HZ,加速度147m/s²,≤1um瞬断 |
| 冲击 | 加速度490m/s²,≤1um瞬断 |
| 盐雾 | 珍珠铬72H、黑镍96H、不锈钢316L 1000H |
| 防护等级 | IP68防水防尘 |
