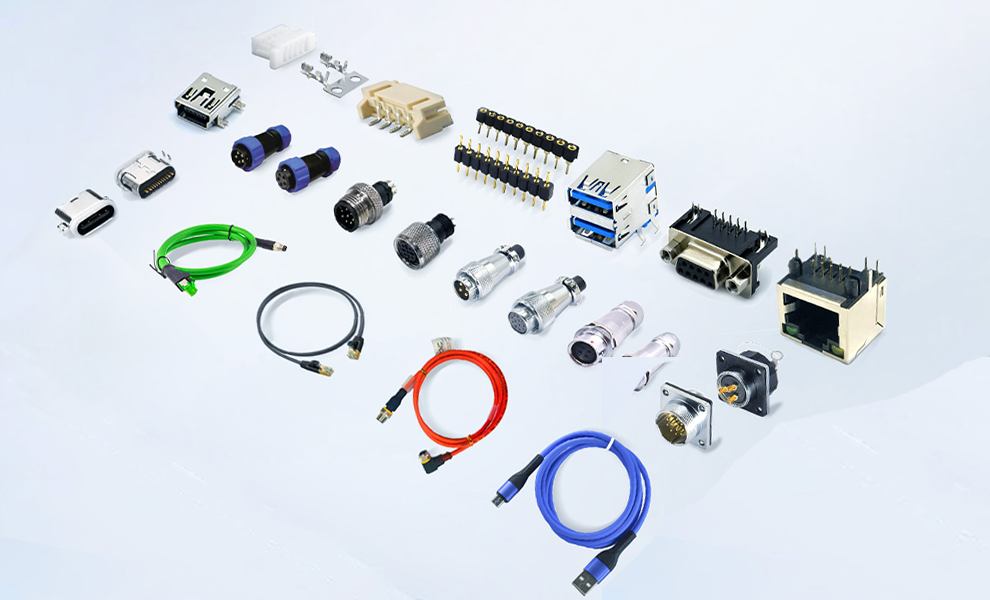

给手机充电时插的USB接头、电脑里插显卡的PCI插槽、汽车发动机里连接传感器的插头……这些藏在生活与工业场景里的小零件，都是连接器。它们主要任务便是将分散的设备、电路、元件连在一起——没有它们，手机充不了电，电脑读不了显卡，汽车的灯光和安全系统也无法工作。可连接器的种类远比我们想象的多：有的传电力，传信号，有的专用于航空航天，有的只适配手机柔性电路。下面我们就从连接方式形状用途三个维度，理清不同连接器的核心作用，搞懂它们究竟连什么。
按连接方式分类：看两端连的是什么
连接器的连接方式，直接对应它要连接的对象，主要分三类：
- 线对线连接器：专门连接两根或多根导线，比如家电里连接电源线与内部导线的接头，工业设备中连接传感器线缆与控制线缆的插件，核心是让导线之间实现电力或信号传输；
- 线对板连接器：连接导线与印刷电路板（PCB），比如电脑电源线上的插头与主板电源接口，手机充电线与主板的连接插件，一边接线缆，一边接电路板，是线与板之间的过渡；
- 板对板连接器：连接两块印刷电路板（PCB），比如手机主板与屏幕驱动板的连接，工业控制板与扩展板的对接，无需导线，直接让两块板之间传递电源和信号。
按形状分类：看布局适配什么场景
形状主要影响连接器在设备里的安装布局，不改变核心连接对象，分为三类：

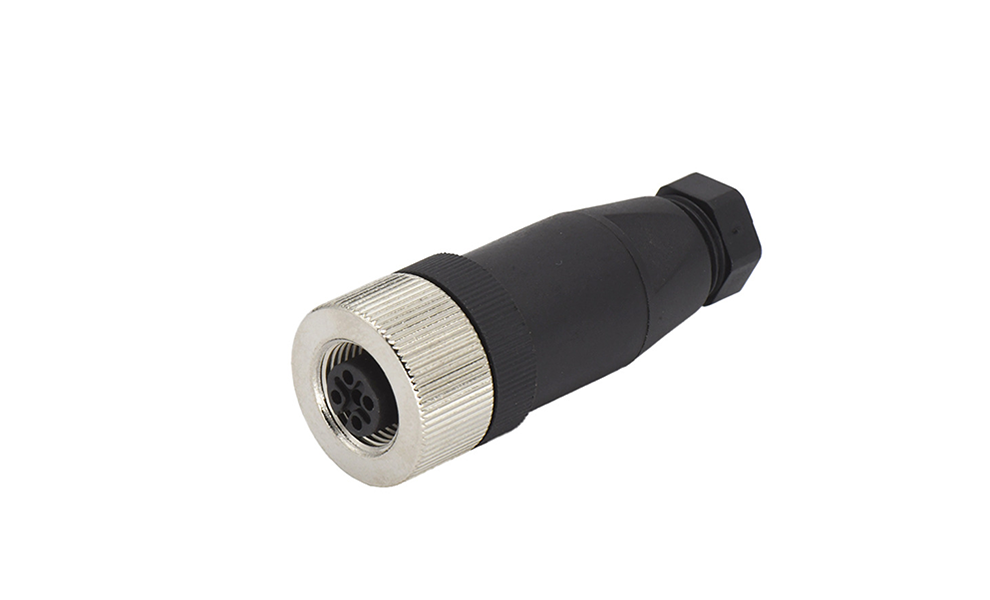

- 直头连接器：接头与连接对象呈直线布局，比如电脑USB-A接口（直插式），连接电脑主板与U盘，适合设备表面或空间充裕的安装位置；

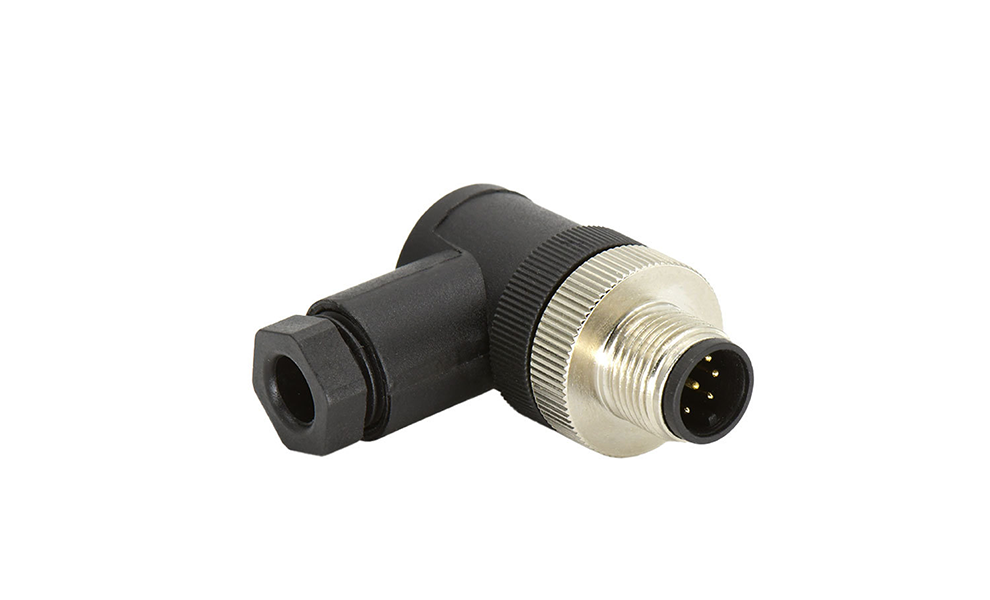

- 直角连接器：接头与连接对象呈90°垂直，比如手机主板上连接摄像头的FPC连接器（直角式），适合设备内部狭小、需要避让其他元件的布局，避免导线弯折；

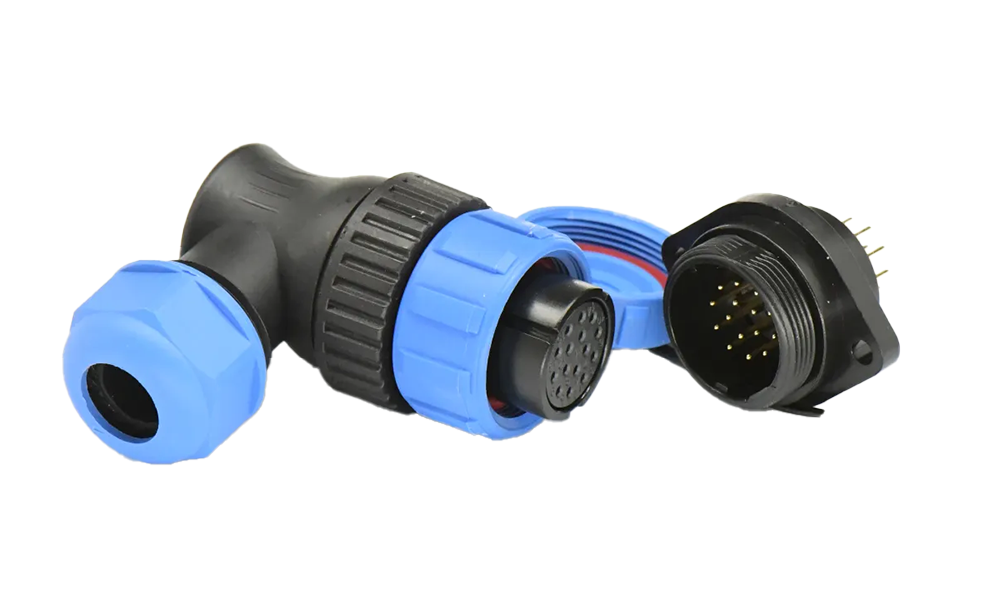

- 其他形式：比如圆形连接器（航空插头）的圆柱形结构，适合需要旋转锁定的连接；弹簧式板对板连接器（pogopins）的伸缩结构，适合需要弹性接触的连接。
按用途分类：搞懂每种连接器专连什么
这是最核心的分类，不同用途的连接器，对应固定的连接对象，精准匹配场景需求：
- 背板连接器：以90°垂直结构连接子卡（如扩展卡）与背板（如服务器背板），传输高速差分信号、单端信号或大电流，比如服务器里连接扩展卡与主板背板的连接器；

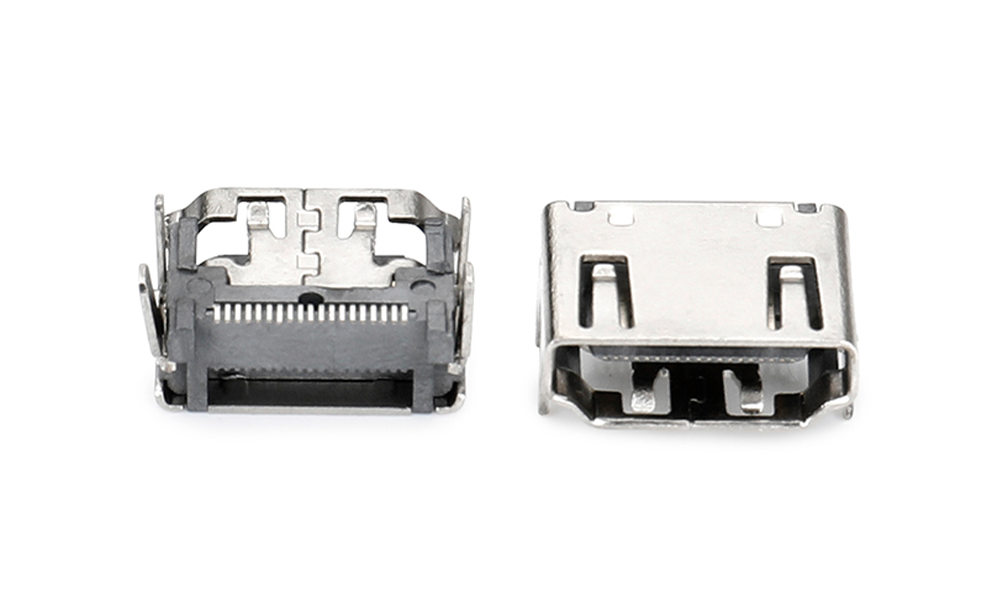

- 音频/视频连接器：连接音频、视频设备，传输音视频信号，比如HDMI连接电视与机顶盒、电脑与显示器，DVI连接老式电脑与投影仪，RCA连接音响与播放机，USB连接耳机与手机；

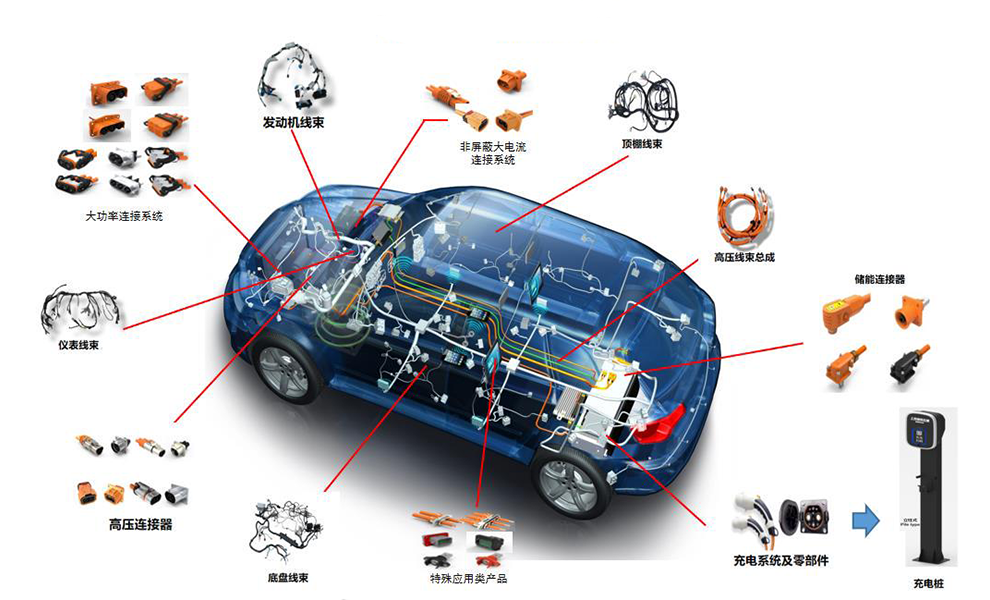

- 汽车工业用连接器：符合USCAR-20标准，按安装位置分：车身系统连接车身电气部件（如车门锁、车窗电机），底盘系统连接底盘传感器（如胎压传感器），仪表板连接仪表盘元件（如转速表），发动机连接发动机周边设备（如喷油嘴），安全系统连接安全气囊、安全带预紧器；按电气性能分：连接电子控制单元（ECU）、照明电路（车灯）、温度传感器、中央电气系统、空调、车载娱乐设备；

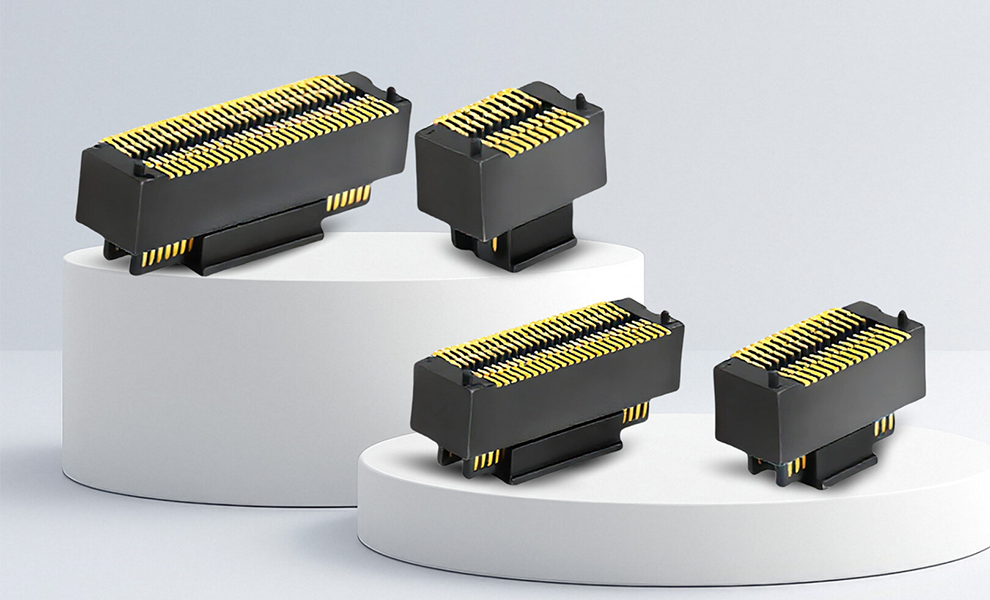

- 板对板（BTB）连接器：连接两块印刷电路板（PCB），传递电源和信号，是传输速度最快的连接器（高达28Gbps），常用间距0. 4mm-2. 5mm，比如细间距板对板连接手机主板与射频板，SMT板对板连接平板电脑主板与触摸屏驱动板，弹簧式（pogopins）连接智能手表主板与电池，还用于内存（DDR）、PCB/PCI扩展槽；

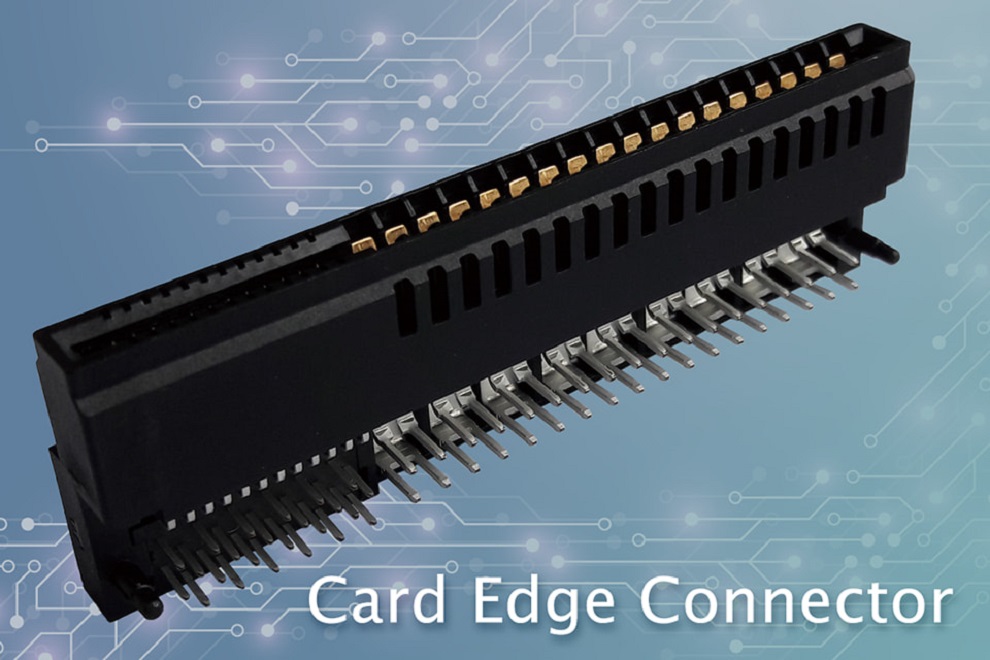

- 卡缘连接器：连接印刷电路板与设备插槽，比如电脑的PCI插槽连接显卡与主板，内存条插槽连接内存条与主板，连接器位于电路板边缘，专为高信号完整性（SI）设计；

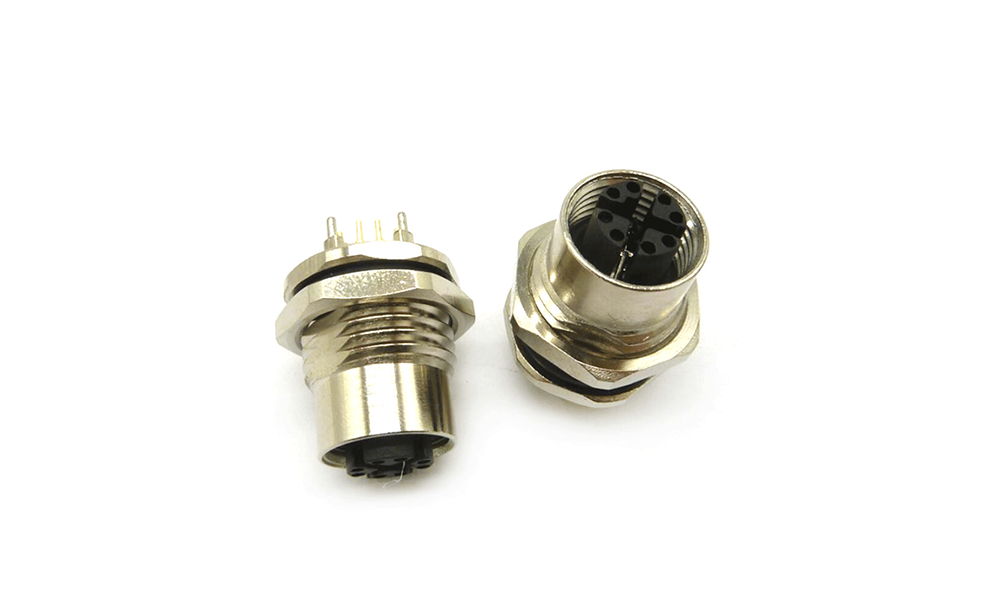

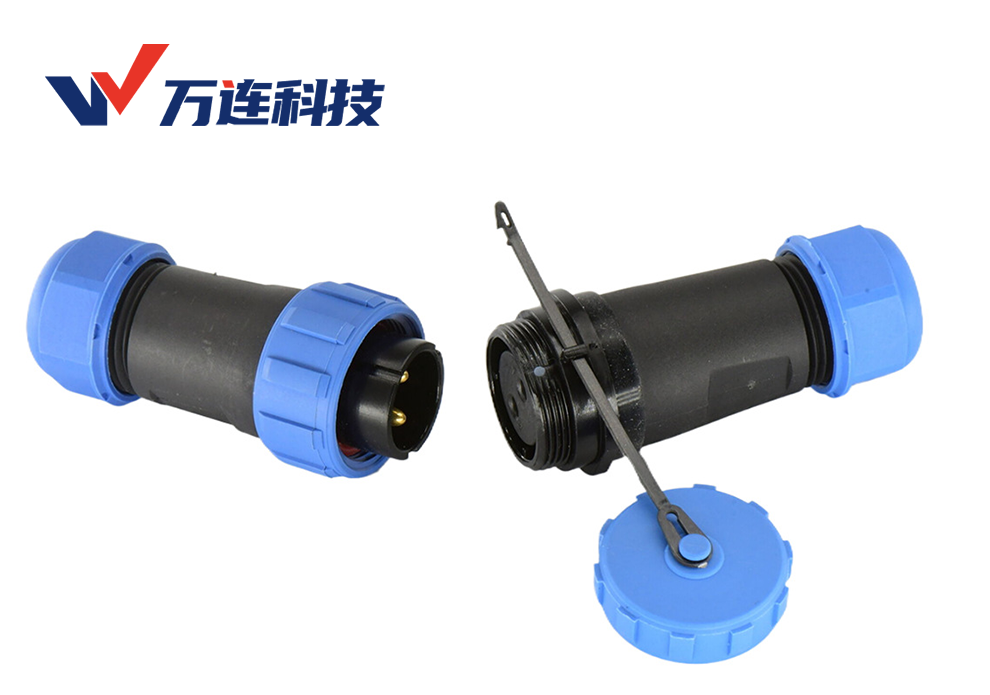

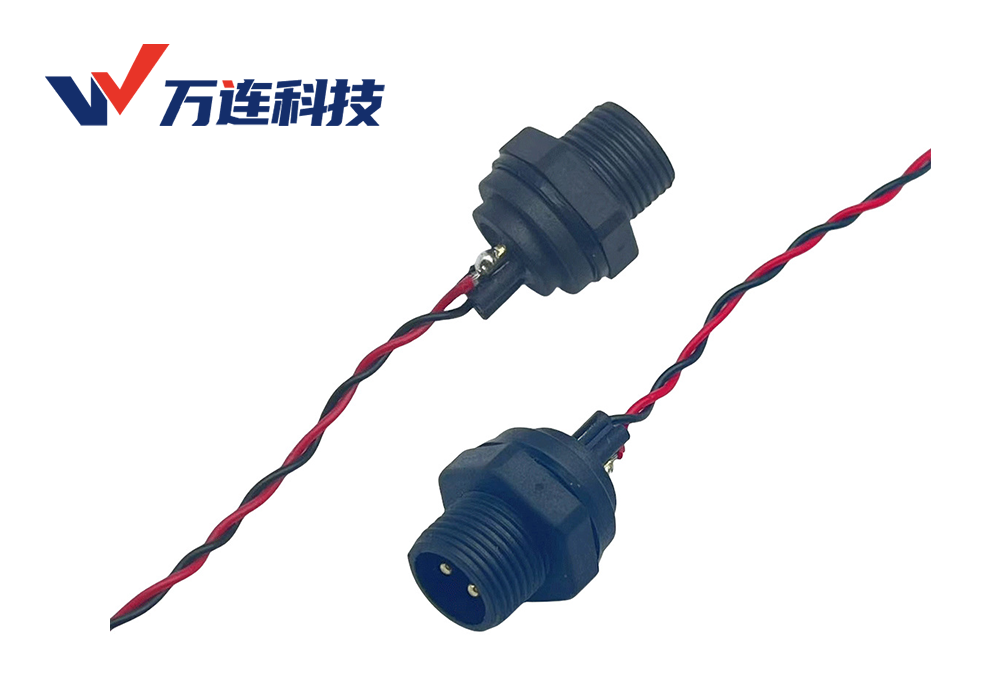

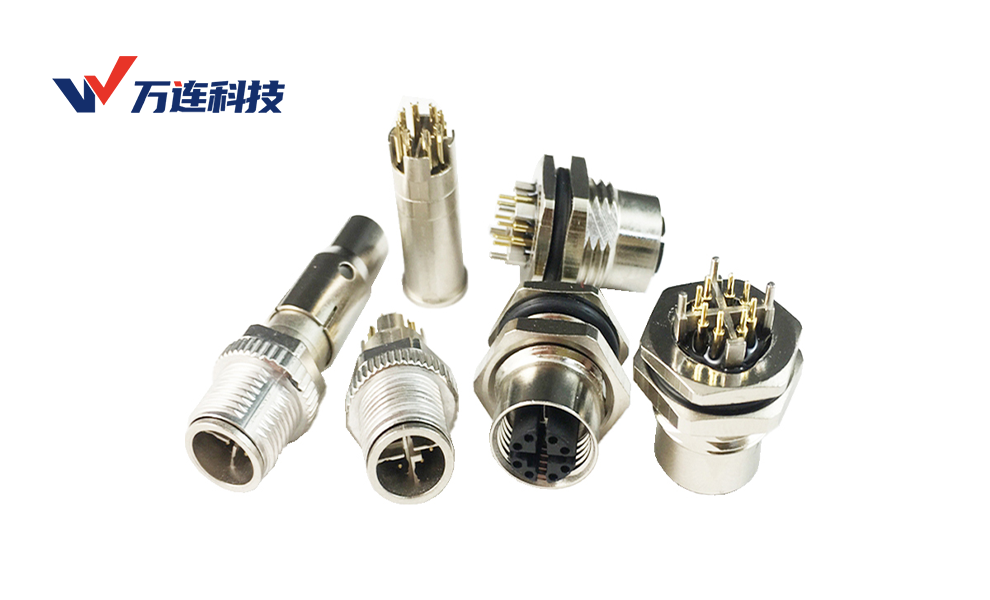

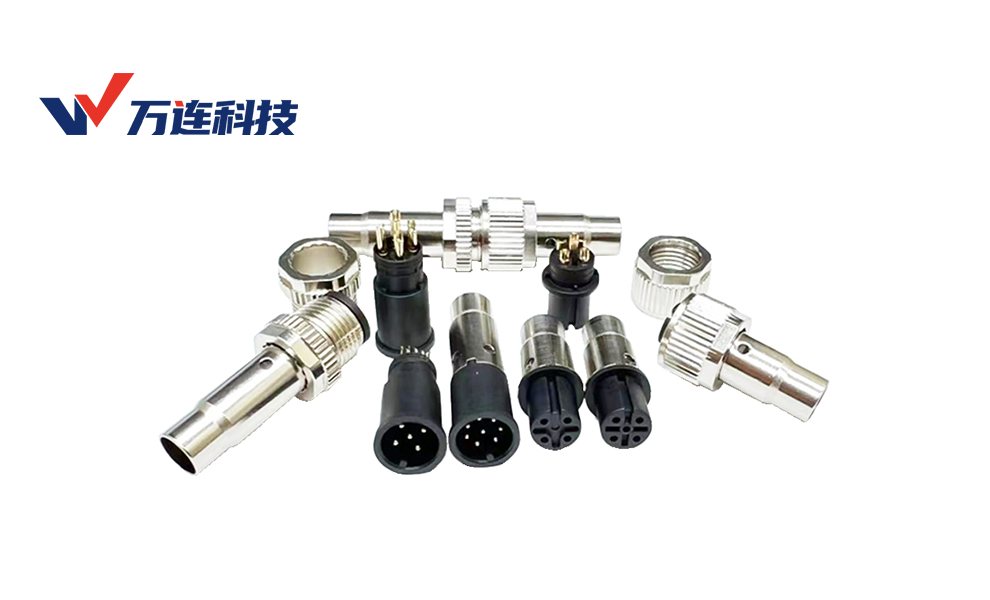

- 圆形连接器：连接需要大电流、强屏蔽的设备，比如航空航天设备连接传感器与控制器，工业设备连接电机与驱动器，靠圆柱形结构实现紧密屏蔽，防干扰且耐振动；

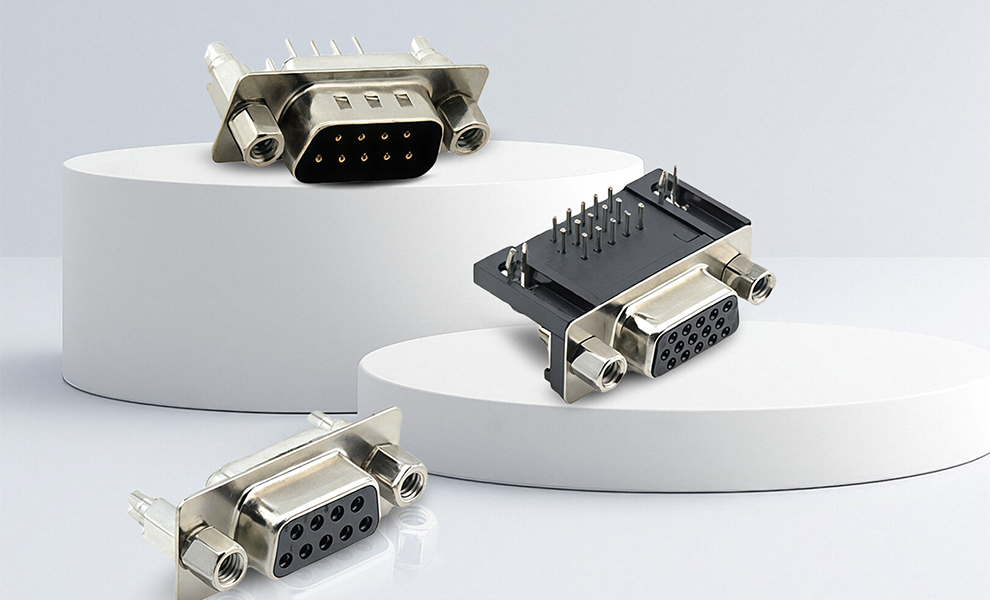

- D-sub连接器：连接需要高可靠性的外设，比如VGA（DA15母）连接电脑与显示器，并行端口（DB25母）连接电脑与老式打印机，COM串行端口（DE9公）连接电脑与工业控制器，靠旋入式设计固定，不易松脱；

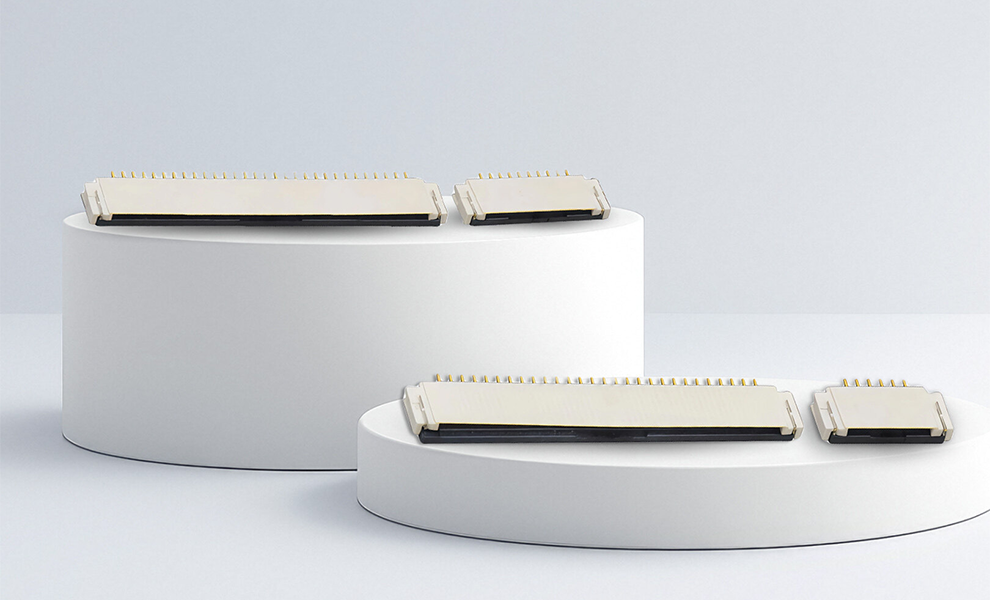

- FFC/FPC连接器：连接柔性电路，比如手机里的FFC（柔性扁平电缆）连接主板与屏幕、摄像头，FPC（柔性印刷电路板）连接智能手环主板与触控屏，常用间距0. 3mm-2. 54mm，规格如PH、XH条形连接器；

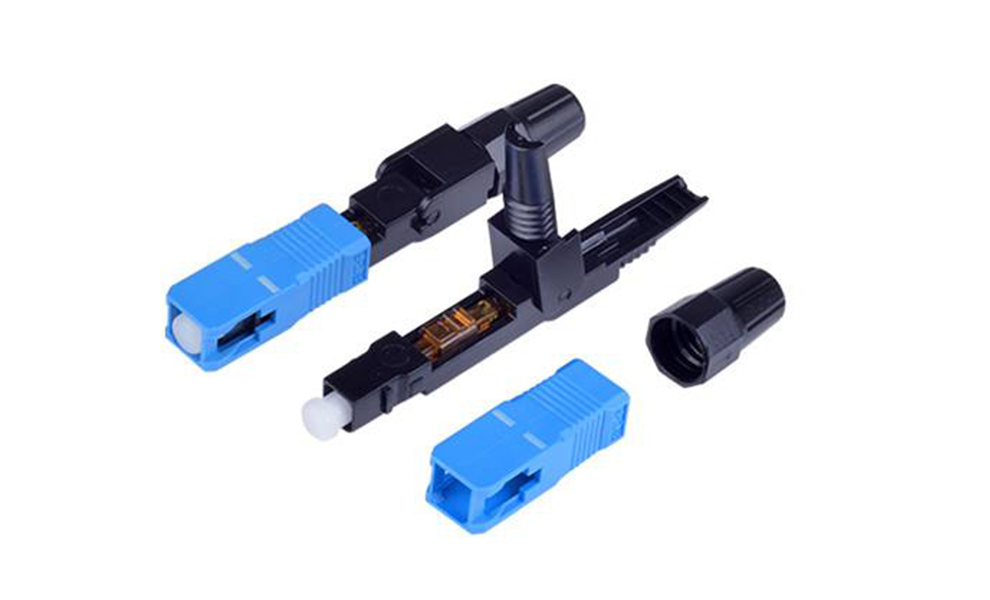

- 光纤连接器：连接光纤，精密对接光纤端面，最大化耦合光能，比如FC、SC连接光纤通信设备（如路由器、交换机），LC连接小型光纤模块（如服务器光模块），减少光链路损耗；

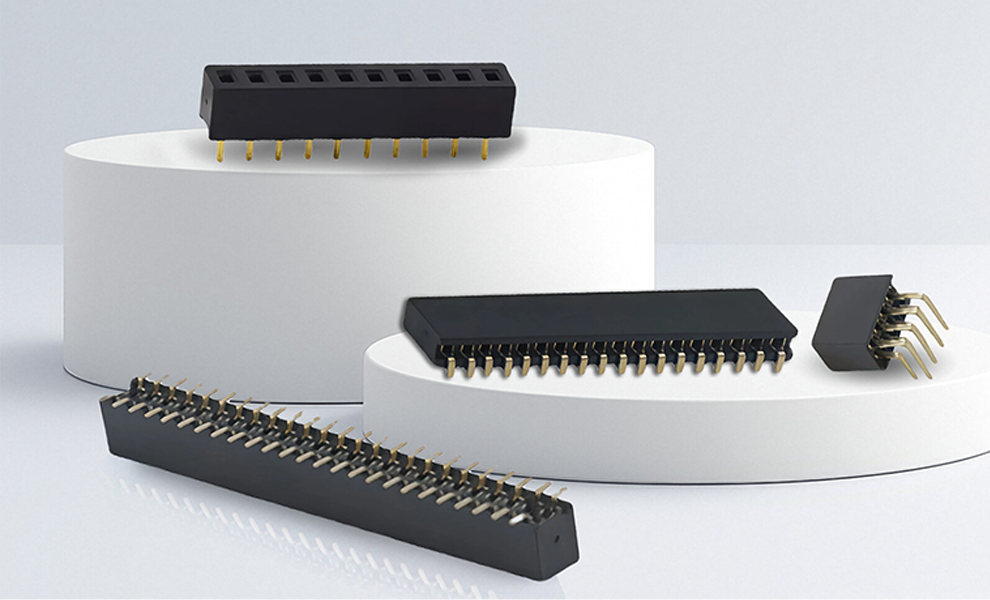

- 接头和线壳（排针、排母）：成排连接电路，比如排针连接PCB与外部元件（如Arduino开发板的排针），排母配合排针使用，连接设备内部的线路，常见于小家电、工业控制板；

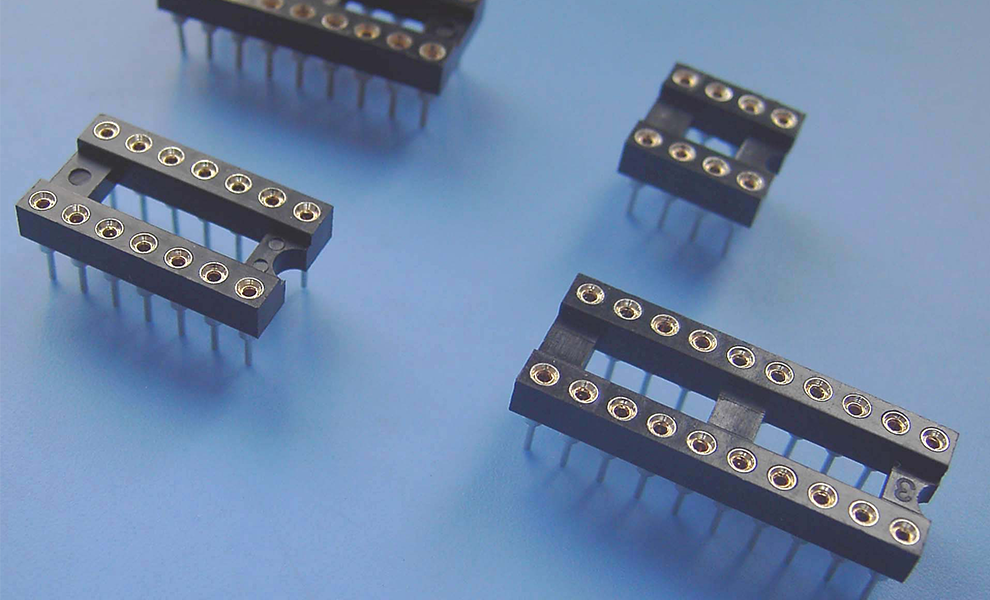

- IC及元件插座：连接插接式IC元件，比如方孔IC插座连接DIP封装的芯片（如51单片机），圆形IC插座连接特定圆形引脚IC，有23种常用规格，方便IC的拆卸与更换；
- 内存连接器：连接存储设备与主板，比如SATA连接机械硬盘、固态硬盘与主板，M.2连接M.2接口固态硬盘与主板，PCI-E连接PCI-E接口存储设备，还有SAS、NGFF、mSATA等类型，适配不同存储设备；

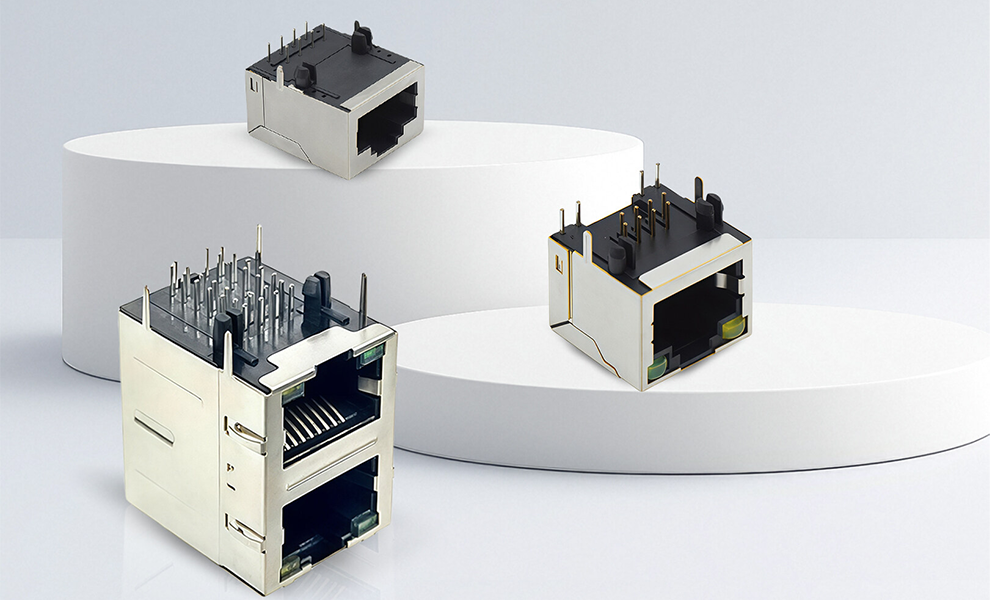

- 模块化/以太网连接器：连接网络设备，传输网络信号，比如RJ-45连接电脑、路由器、交换机，RJ-11连接电话线与调制解调器，SC光纤接口连接光纤网络设备，Console接口连接交换机、路由器进行配置；
- 光伏/太阳能连接器：连接太阳能电池模块，比如MC3、MC4连接单个太阳能电池板，Y型或一对多接口连接多个模块，满足太阳能发电系统的电气需求，耐户外高温、高湿；

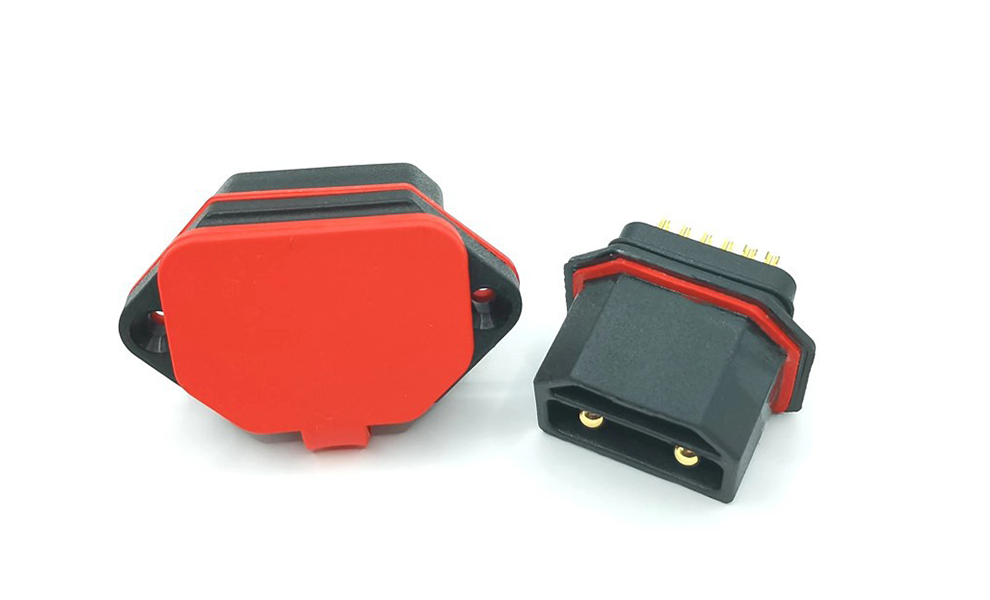

- 电源连接器：连接电源与用电设备，传输电力，比如电源适配器的插头连接市电与适配器，设备上的电源插座连接适配器与设备，按电流大小、交直流区分，常与排针、线壳配合使用；

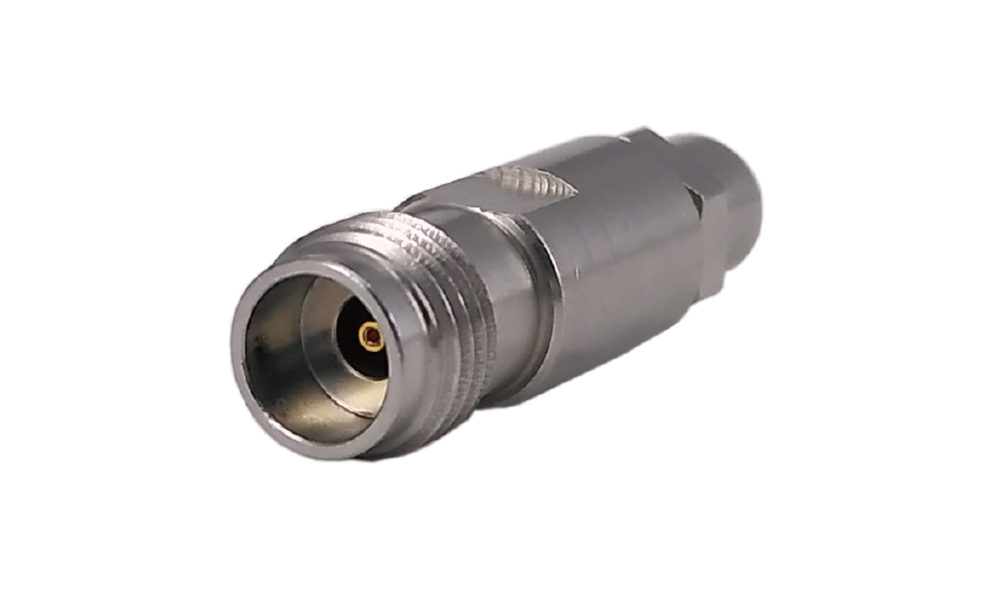

- 射频同轴连接器：连接射频设备，保证两轴中心线同轴，传输射频信号，比如BNC连接示波器与信号源，SMA连接无线路由器与天线，N型连接大型射频设备（如基站），靠同轴线结构屏蔽干扰；
- 接线端子（母座）：方便连接导线，比如插拔式接线端子连接设备内部导线（如配电箱内的接线），栅栏式连接工业设备线路，轨道式安装在导轨上连接配电设备导线，弹簧式靠弹簧固定导线，无需螺丝；

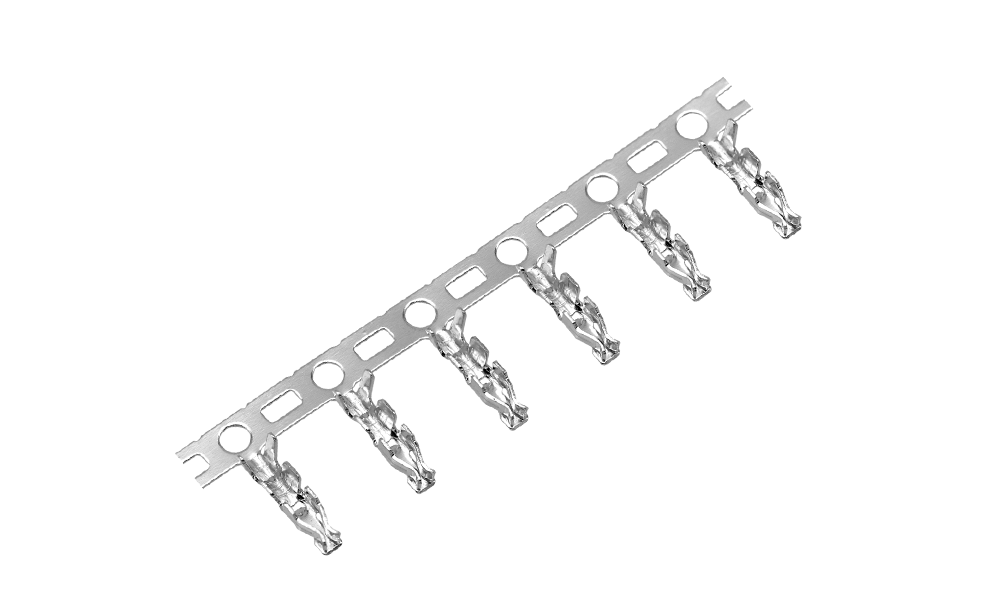

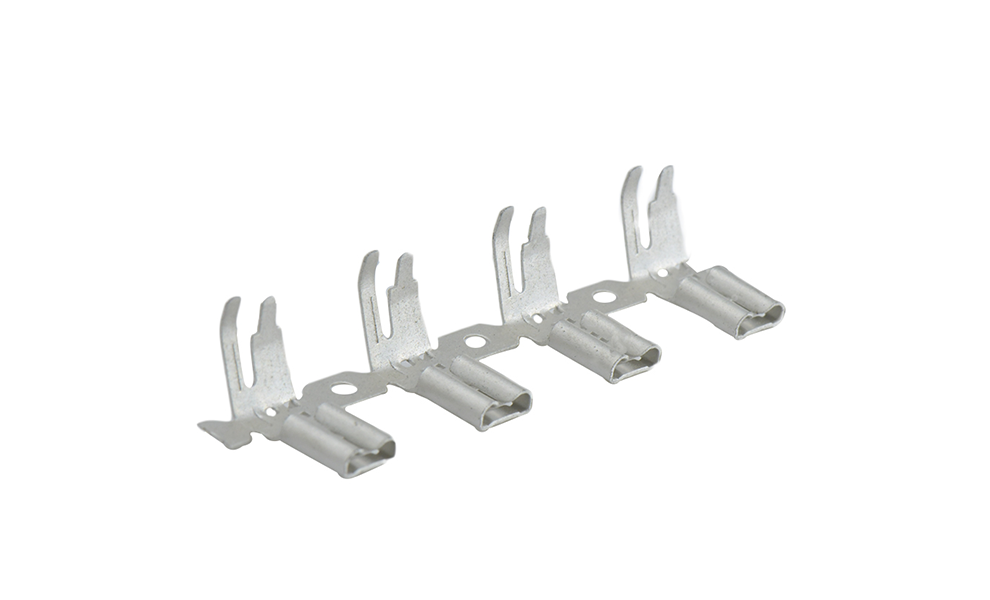

- 端子（公接触件）：连接导线与接线端子，比如通过压接、焊接与导线结合，配合插拔式接线端子使用，传递电流或信号，常见于家电、工业控制设备的线路连接；

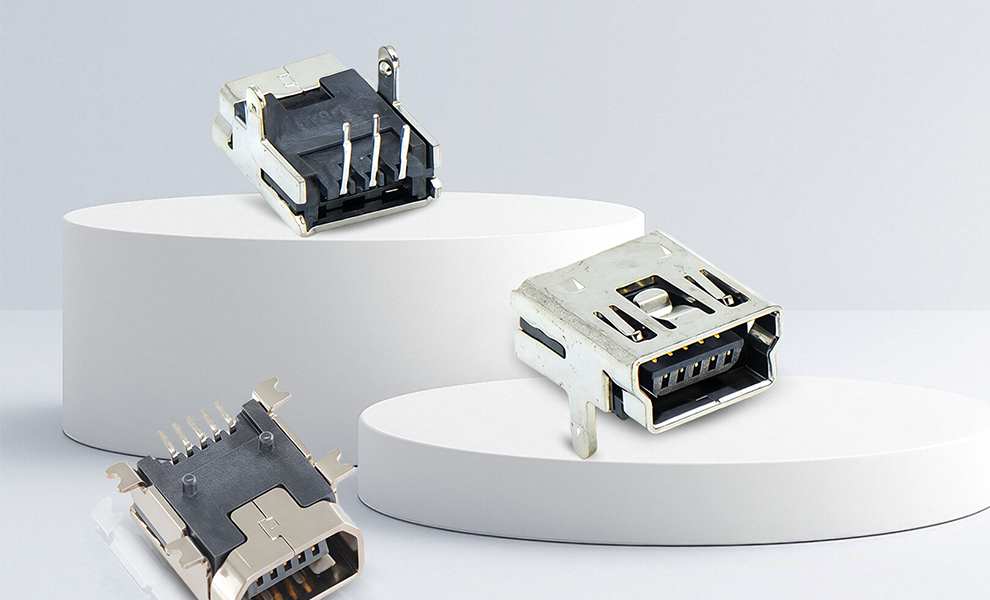

- USB连接器：连接电子设备，传输数据和电力，比如USB-A连接电脑与U盘、鼠标，USB-C连接手机、笔记本电脑与充电器、扩展坞，USB-B连接打印机、移动硬盘与电脑，是最通用的消费级连接器。
从给手机充电的USB，到支撑太阳能发电的MC4，再到航空航天用的圆形连接器，不同类型的连接器，都在精准完成连接的使命——它们知道自己该连导线还是电路板，该传电力还是射频信号，该耐汽车高温还是户外雨水。
理清这些分类，不是为了记住名字，而是当我们遇到手机充不了电、电脑认不出显卡时，能明白问题可能出在连接器没选对、没接好；当工业场景里需要连接传感器、存储设备时，能找到专连这个的那一款。这些小小的连接器，正是让设备、电路、系统协同工作的关键，也是现代科技能顺畅运转的隐形基石。
