2025年中国电气控制柜市场中，新能源汽车电控系统、光伏逆变器控制柜等高端场景占比超60%，但设备停机多源于导线选型不当或接线工艺不规范——如光伏控制柜因导线载流量不足导致温升过高，机器人控制柜因接线松动引发信号中断。随着GB/T7251.2-2023《低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求》等标准深化实施，导线选择与接线工艺已从“基础工序”升级为“可靠性核心控制点”，需从参数计算、材质适配到实操细节全面把控。
一、导线选择
导线选择绝非“选粗选细”的简单判断，需结合回路功能、环境条件与标准要求，拆解为以下关键步骤：
导线材质：从导电性能到环境耐受性的取舍

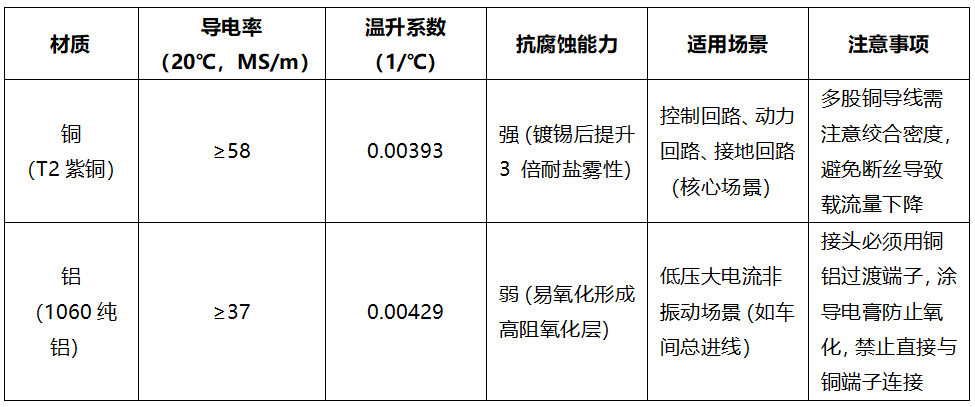

工业控制柜中主流导线材质为铜与铝，两者性能差异直接影响适用场景，具体对比如下。
导线规格：按回路功能定截面积，用载流量留安全余量
导线截面积（单位：mm²）需结合回路电流、布线长度、敷设方式计算，核心遵循“载流量不超限、电压降不超标”原则。
按回路功能确定最小截面积（依据GB/T7251.2-2023）
控制回路（如PLC输出信号）：最小截面积≥1.0mm²（单股或多股），防止因导线过细导致接触电阻过大，引发信号衰减；
动力回路（如电机供电）：根据额定电流选择，10A以下选2.5mm²，10~20A选4mm²，20~30A选6mm²，且需满足“截面积≥负载电流×0.25”（经验公式）；
接地回路：保护接地导线最小截面积≥4mm²（黄绿双色多股铜导线），防雷接地需≥16mm²，确保故障电流快速导地。
载流量计算：修正环境与敷设影响
导线载流量并非固定值，需根据环境温度、敷设方式修正，实际载流量=基准载流量×环境修正系数×敷设修正系数。
基准载流量（25℃，空气敷设）：2.5mm²铜导线为25A，4mm²为32A，6mm²为40A（引自IEC60287《电缆的电流额定值第1部分：载流量计算的一般规则》）；
环境修正系数：30℃为0.94，40℃为0.82，50℃为0.71（温度越高，载流量越低）；
敷设修正系数：穿管敷设（3根导线）为0.8，桥架密集敷设（≥10根）为0.6，明敷为1.0。
电压降控制：避免末端设备欠压
长距离布线（如超过10米）需计算电压降，电压降ΔU=（I×L×2）/（S×γ）（I=电流，L=长度，S=截面积，γ=导电率）
动力回路：电压降≤额定电压的5%（如380V回路≤19V）；
控制回路（如传感器信号）：电压降≤额定电压的3%（如24V回路≤0.72V）。
二、接线工艺
接线工艺的核心是“低接触电阻、抗振动松动、防环境侵蚀”，需分焊接、压接、线束固定、连接器安装四大环节把控。
Ⅰ.焊接工艺：永久性连接的质量控制点
焊接适用于无需拆卸的连接（如PCB板与导线），需遵循“焊料适配、温度精准、质检严格”原则：
焊料选择：控制回路用Sn63Pb37焊锡（熔点183℃），高温场景用Sn96.5Ag3.0Cu0.5无铅焊锡（熔点217℃），避免用纯锡焊料（熔点232℃，易脆裂）；
焊接温度：烙铁温度比焊料熔点高30~50℃（如Sn63Pb37用210~230℃），温度过高会烧毁导线绝缘层，过低则焊锡不饱满；
质检标准：焊点呈“圆锥形”，无虚焊（摇晃导线无松动）、无漏焊（导线芯线完全包裹），绝缘层距焊点≥1mm，焊接后用500V兆欧表测绝缘电阻≥100MΩ。
Ⅱ.压接工艺：可拆卸连接的核心要求
压接是控制柜中最常用的工艺（如导线与端子连接），关键在“端子匹配、工具规范、压接检测”：
端子选型：根据导线截面积选端子（如2.5mm²导线配2.5mm²冷压端子），材质需与导线一致（铜导线配铜端子，铝导线配铜铝过渡端子）；
压接工具：用对应规格的压接钳（如手动压接钳、气动压接机），禁止用尖嘴钳替代，压接后端子应与导线紧密贴合，无缝隙、无变形；
压接检测：①拉力测试：2.5mm²铜导线压接后拉力≥15N（GB/T18290.1-2015标准）；②截面检查：切开压接处，芯线应完全嵌入端子，无断丝、无空隙。
Ⅲ.线束固定：防振动、防干扰、易维护
线束固定混乱会导致导线磨损、信号干扰，需遵循“分层隔离、间距合理、固定牢固”原则。
分层隔离：动力线（交流380V/220V）、控制线（24V/12V）、信号线（RS485/CAN）分开捆扎，间距≥10cm，信号线需用屏蔽层（铝箔+镀锡铜网），两端接地；

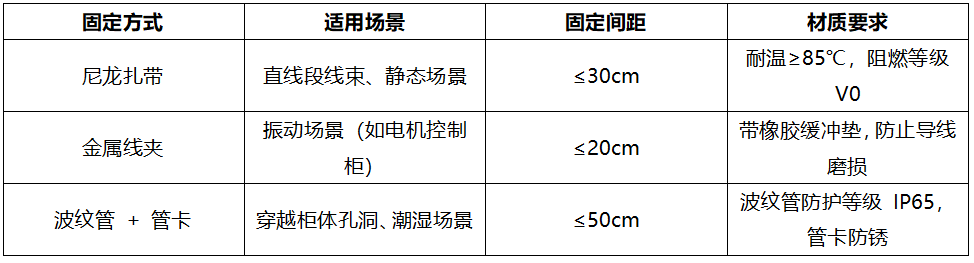

固定方式与间距（依据GB/T7251.2-2023）：
禁忌：禁止线束缠绕在散热元件（如接触器、变频器）上，禁止导线受力拉扯（固定点需避开导线接头处）。
三、关键验收标准：确保工艺落地的最后防线
导线与接线工艺完成后，需通过以下检测验证可靠性：
绝缘电阻测试：用500V兆欧表，动力回路≥1MΩ，控制回路≥10MΩ；
温升测试：满负载运行2小时，导线接头处温升≤30K（环境温度25℃时，最高温度≤55℃）；
振动测试：模拟设备振动（10~2000Hz，加速度100m/s²），测试后接线无松动，接触电阻变化≤10%；
外观检查：导线标识清晰（每根导线两端贴号码管，对应图纸编号），线束排列整齐，无交叉缠绕，连接器无破损。
在工业控制柜向高功率、高集成、高可靠升级的趋势下，导线选择与接线工艺已成为隐性技术壁垒。从材质选型的精准计算，到焊接压接的毫米级把控，再到验收标准的严格执行，每个环节的细节都直接影响设备寿命与运行安全。
