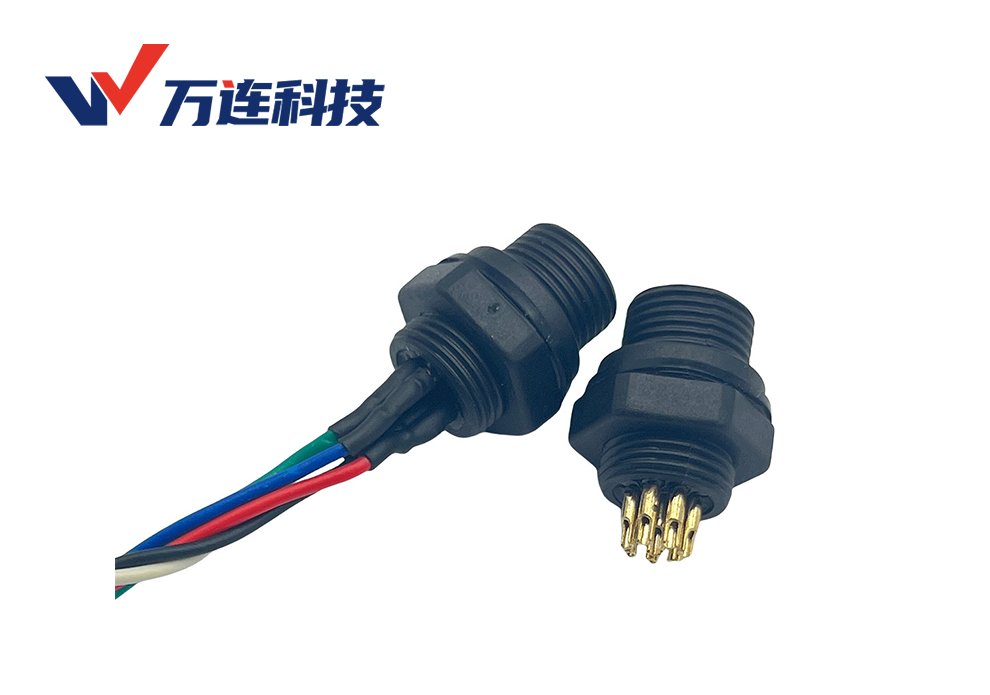

M12圆形连接器作为工业设备的核心接口，接线质量直接影响信号传输稳定性与用电安全——接线错误可能导致接触不良、信号漂移，甚至因短路引发设备烧毁。从机械工程实操角度，需遵循预处理-端接-组装-检测的标准化流程，同时规避线缆损伤、端子虚接等常见问题。为规范接线提供便利，下面结合其产品特点展开详细说明。
一、M12连接器接线标准化步骤：从预处理到检测
1.前期准备：工具与物料核对
需准备的工具：剥线钳（建议用0.5-6mm²规格，避免损伤导线）、压线钳（适配M12端子压接尺寸）、万用表（检测导通性）；
物料核对：确认M12连接器型号（如A编码信号款、S编码动力款）与线缆匹配——万连M12适配线缆外径4-12mm，建议选用多股铜芯线（柔韧性好，抗振动），信号传输优先选屏蔽线（如RVVP屏蔽线，配合连接器双重屏蔽结构）。
2.线缆预处理：精准剥线，避免损伤
剥线长度：参照万连M12连接器说明书，通常绝缘层剥长8-10mm（露出铜芯3-5mm），屏蔽层剥长5-7mm（若为屏蔽款）；
操作要点：剥线钳刃口需与线缆垂直，缓慢施力，避免切断铜芯或导致绝缘层开裂；多股铜芯需拧成束，无散丝（散丝可能导致端子压接虚接）。
3.端子端接：压接为主，确保可靠
万连M12连接器端子多为压接式（部分款型支持焊接），压接是关键环节：
端子插入：将处理好的线缆铜芯完全插入端子压接孔（铜芯需顶到端子底部，无空隙）；
压接操作：用专用压线钳在端子压接处施力，压接高度需符合万连标准（通常0.8-1.2mm，公差±0.05mm），压接后检查端子无变形、铜芯无外露；
屏蔽处理（屏蔽款）：将线缆屏蔽层与连接器屏蔽壳可靠连接（万连M12屏蔽款带屏蔽压片，压接后屏蔽电阻≤50mΩ），避免电磁干扰。
4.连接器组装：按顺序装配，确保密封
部件装配：按线缆→密封圈→后螺母→端子→外壳的顺序组装，万连M12密封圈为氟橡胶材质，需确认密封圈完全嵌入凹槽（避免错位导致防护失效）；
锁紧固定：拧紧后螺母时，力度需适中（建议用扭矩扳手，万连推荐扭矩0.8-1.2N・m），过度用力可能导致外壳开裂，力度不足则影响密封。
5.接线检测：导通与绝缘双重验证
导通测试：用万用表通断档检测各端子与线缆的导通性，万连M12连接器要求导通电阻≤3mΩ，无断路；
绝缘测试：用绝缘电阻表（500VDC）检测端子间、端子与外壳的绝缘电阻，需≥1000MΩ（万连产品出厂前均通过该测试）；
防护检查：目视确认密封圈无偏移、外壳无裂缝，必要时可做IP67简易测试（用水枪喷淋后重新检测绝缘）。
二、接线常见问题解析：规避风险，提升可靠性
问题1：端子压接虚接，接触电阻过大
原因：剥线过长/过短（铜芯未完全插入端子或外露）、压接高度超标；
解决：严格按万连说明书控制剥线长度与压接高度，压接后轻拉线缆，端子无松动即为合格；
万连优势：端子采用黄金镀铜材质，压接后弹性恢复性好，可降低虚接概率。
问题2：屏蔽层连接不良，信号受干扰
原因：屏蔽层未压接到位、屏蔽压片松动；
解决：确保屏蔽层完全包裹在屏蔽压片内，压接后用万用表检测屏蔽电阻，需≤50mΩ；
万连优势：M12屏蔽款采用铝箔+镀锡铜网双重屏蔽，配合屏蔽压片设计，抗干扰效能≥85dB。
问题3：防护失效，水汽粉尘侵入
原因：密封圈错位、后螺母未拧紧；
解决：组装时确认密封圈嵌入凹槽，按推荐扭矩拧紧后螺母，万连M12组装后防护等级可达IP67，1米水深浸泡30分钟无渗漏。
问题4：线缆受力拉扯，端子脱落
原因：后螺母未锁紧，线缆无固定；
解决：拧紧后螺母的同时，在连接器附近固定线缆（如用扎带固定在设备支架上），万连M12线缆拉力负荷≥100N，正常固定下可避免脱落。
三、万连M12连接器的接线安全优势
结构安全：端子防呆设计（不同编码端子位置不同），避免错接；外壳阻燃等级UL94V-0级，短路时无明火风险；
工艺保障：出厂前100%导通与绝缘测试，端子镀层≥0.76μm镀金，降低氧化导致的接触不良。
M12圆形连接器接线需遵循标准化流程，核心是精准剥线、可靠压接、密封到位、全面检测。万连科技的M12连接器通过结构优化与工艺控制，为规范接线提供便利，同时针对常见问题给出解决方案。对工程师而言，严格按指南操作并利用产品安全设计，可大幅降低接线故障，确保连接器长期稳定运行。
