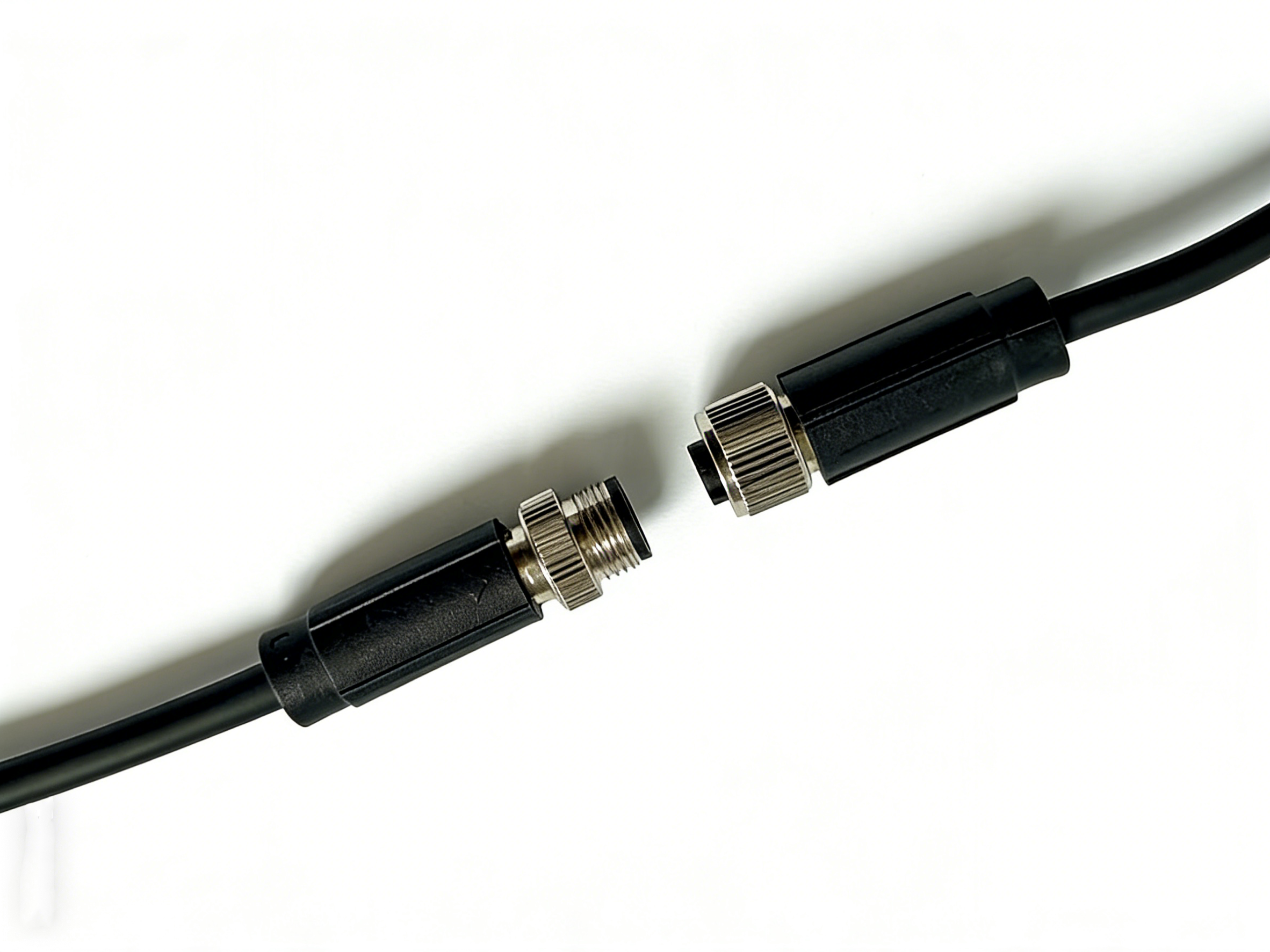

工业自动化场景中，传感器、伺服电机、变频器密集布局，电磁干扰（EMC）极易侵入信号链路，导致传感器数据失真、设备控制失灵。M12连接器的双重屏蔽工艺——铝箔+镀锡铜编织复合设计，搭配360°导通与科学接地，成为工业级抗EMC干扰的核心解决方案。今天就详解M12屏蔽工艺原理，科普双重屏蔽抗干扰技术，拆解工业连接器EMC防护的关键逻辑，看看它如何适配传感器的抗干扰需求。
一、双重屏蔽工艺：铝箔+镀锡铜编织的协同防护
M12双重屏蔽并非简单叠加两层结构，而是针对不同频段干扰的精准分工与协同增效，这也是工业连接器EMC防护的核心逻辑：
铝箔屏蔽层：高频干扰阻断墙
采用高覆盖率（≥98%）铝箔麦拉层，紧密包裹线缆芯线，专门针对100MHz-1GHz的高频电磁干扰（如变频器辐射、无线信号窜扰）。铝箔的金属致密性的特性，能有效反射高频电磁波，避免其穿透绝缘层干扰传感器微弱信号，确保模拟量、数字量信号的传输完整性。

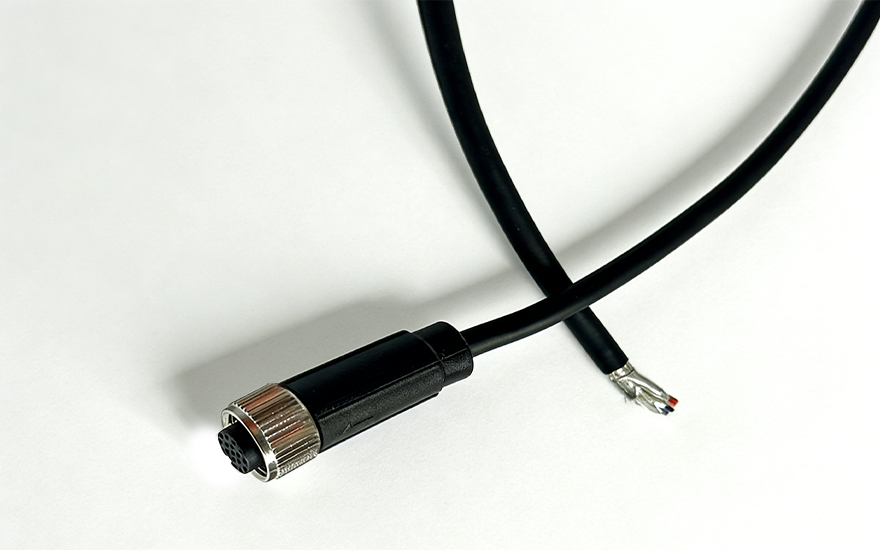

镀锡铜编织层：低频干扰衰减器
外层采用编织密度≥90%的镀锡铜丝，镀锡层厚度≥0.5μm，既增强导体导电性，又提升抗氧化能力。其主要作用是衰减50Hz-100MHz的低频干扰（如电机运行产生的电磁噪声），同时兼具机械防护功能，防止线缆在拖链、弯曲场景中因摩擦导致屏蔽层破损。
结构协同设计：两层屏蔽层紧密贴合无间隙，铝箔层与镀锡铜编织层通过导电胶粘连，形成全包裹防护；搭配低介电常数PE绝缘层，特性阻抗精准匹配100Ω，既不影响信号传输速度，又能避免干扰信号在屏蔽层与芯线间形成耦合。

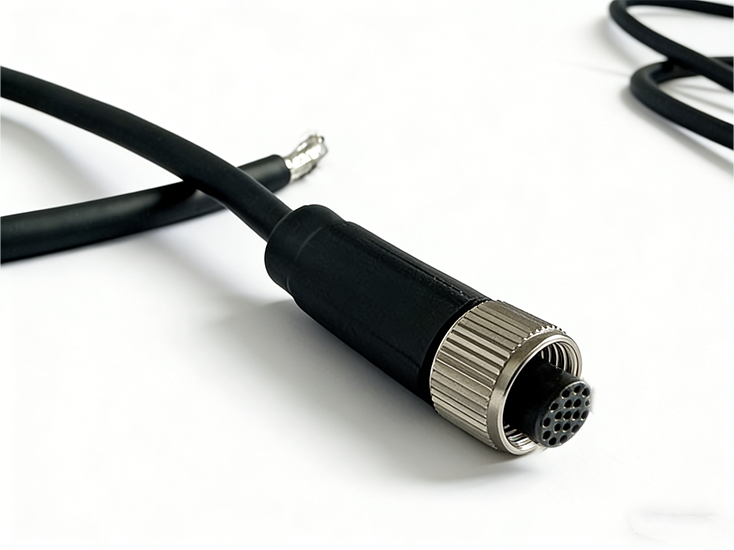

补充：万连科技的M12双重屏蔽连接器，屏蔽层与线缆一体化注塑成型，无断点、无松动，经第三方测试，全频段屏蔽效能≥88dB，远超工业级基础要求。
二、360°导通与接地：干扰信号的泄放通道
双重屏蔽的抗干扰效果，离不开360°导通设计与可靠接地，这是将屏蔽捕获的干扰信号快速泄放的关键：
360°导通实现：连接器金属外壳采用黄铜镀金材质，屏蔽层与外壳通过压接+焊接双重固定，确保铝箔层、镀锡铜编织层与外壳360°无缝贴合，无导通断点。这种设计让两层屏蔽捕获的干扰信号，能快速传导至外壳，避免干扰信号在屏蔽层内滞留。
科学接地设计：采用单点接地原则，连接器外壳通过专用接地端子与设备接地排连接，实测接地电阻≤0.8Ω（远低于工业级≤1Ω的标准）。干扰信号经外壳导入地面后，不会反向侵入信号链路，从源头阻断干扰传导。
与防护结构兼容：导通与接地设计完全不影响防水性能，万连科技的M12双重屏蔽连接器仍保持IP67防护等级，通过注塑密封工艺，让屏蔽层、外壳与密封圈形成协同防护，既抗干扰又防水防尘，适配工业潮湿、多尘环境。
三、传感器场景适配：精准解决工业干扰痛点
工业传感器（如温度、压力、视觉传感器）的信号多为微弱模拟量或高速数字量，对干扰极为敏感，M12双重屏蔽工艺的适配优势尤为突出：
抗干扰实测表现：在变频器、伺服电机密集的工业产线中，搭载双重屏蔽工艺的M12连接器，能将传感器信号误码率控制在10⁻⁹以下，信号衰减≤3%（传输距离≤5m），完全满足工业自动化的精准控制需求；
环境适应性强化：屏蔽层搭配耐高低温（-40℃~105℃）、抗水解、耐油的PUR线缆，在工业车间的温差波动、油污侵蚀环境中，仍能保持屏蔽效能稳定，不会因环境变化导致抗干扰能力下降；
万连产品适配优势：其M12双重屏蔽连接器符合欧盟标准，通过IEC 61000-4-3 EMC测试，针脚采用黄铜镀金（镀层≥0.8μm），接触电阻≤5mΩ，既保障信号传输稳定性，又与各类工业传感器接口兼容，无需额外转接。
四、工艺核心要点：工业级可靠性的底层支撑
M12双重屏蔽工艺的抗干扰效果，离不开精密加工与严格质控：
铝箔层与线缆芯线的贴合度需达到100%，无气泡、褶皱，避免形成干扰信号通道；
镀锡铜编织层的编织密度均匀，无漏编、断丝，确保低频干扰衰减均匀；
360°导通处的焊接/压接强度需经过1000次插拔测试，导通性能无衰减，避免长期使用后出现接触不良。
抗EMC干扰的核心是精准防护+高效泄放
M12双重屏蔽工艺的本质，是通过铝箔+镀锡铜编织的全频段覆盖，捕获不同频段电磁干扰，再通过360°导通与低阻接地，将干扰信号快速泄放。这种防护+泄放的闭环设计，让M12连接器具备强悍的抗EMC能力，完美适配工业传感器的微弱信号传输需求。
无论是机床设备的视觉传感器，还是产线的压力传感器，搭配M12双重屏蔽连接器后，信号传输将彻底摆脱电磁干扰困扰。万连科技凭借18年技术沉淀，将双重屏蔽工艺与工业场景深度适配，让工业自动化设备的运行更稳定、控制更精准，成为工业连接器EMC防护的可靠选择。
