M12面板式连接器是工业设备面板接口的核心部件，通过固定在设备面板上实现内外电路连接，其类型划分、结构设计直接影响安装适配性与运行可靠性。从机械工程师视角，需精准把握其类型差异与场景适配逻辑，万连科技的M12面板式连接器凭借多规格设计与安全特性，成为工业场景的主流选择，下面展开解析。
一、M12面板式连接器的核心类型：按锁定方式与安装需求划分

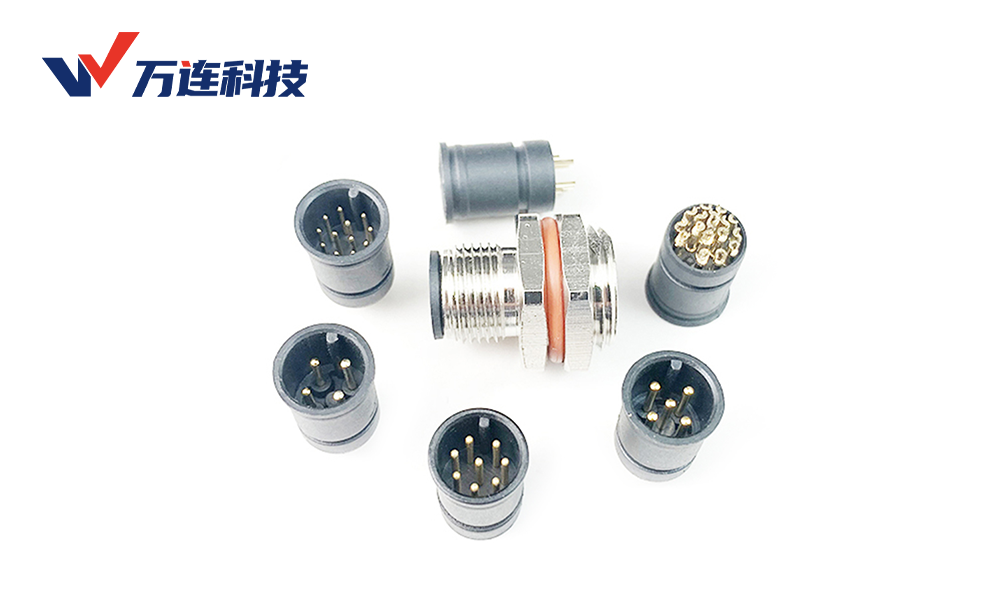

1.按锁定方式：前锁与后锁，适配不同安装空间

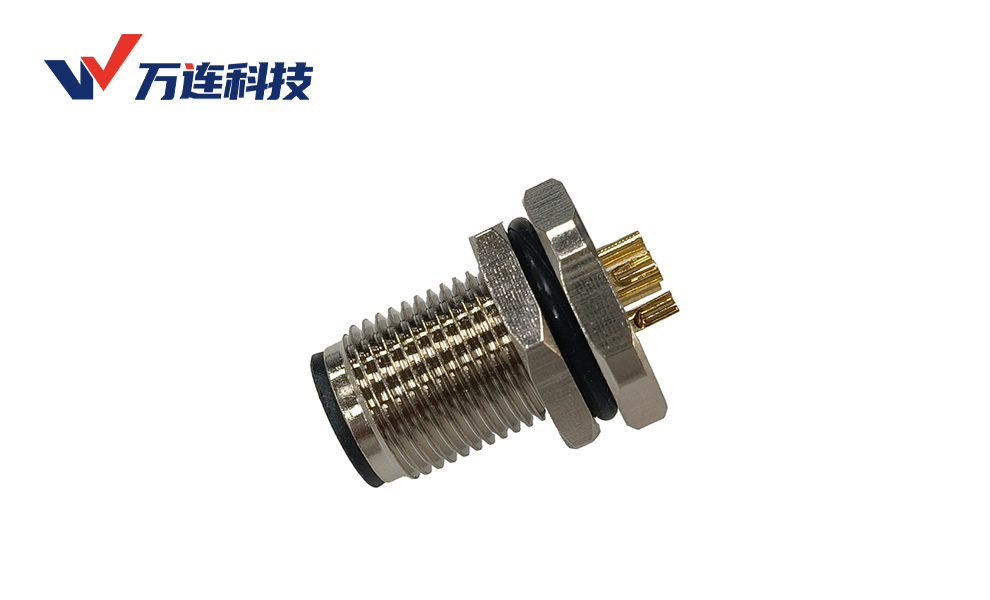

前锁面板式：锁定操作在面板外侧完成，无需拆卸设备外壳，万连前锁款（如M12XXX-03-201-M12）适配已装配完成的设备，开孔规格含M12/M16，安装时仅需从面板外侧拧紧螺母，效率比后锁款提升40%，适合控制柜、配电箱等不便拆卸外壳的场景。

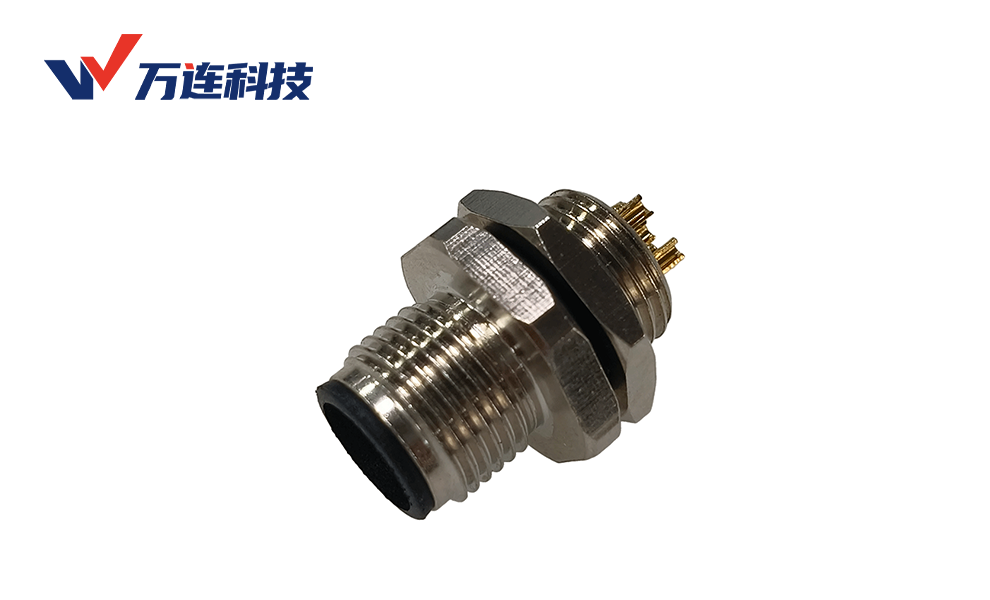

后锁面板式：锁定操作在面板内侧进行，万连后锁款（如M12XXX-03-301-M16）需预留内侧操作空间（≥20mm），但外侧无突出螺母，美观性更强，适配机器人外壳、精密仪器等对外观与空间有要求的场景。
2.按接线方式：焊线式与PCB式，匹配不同电路连接
焊线式：通过焊接实现线缆与端子连接，万连焊线款（如M12XXX-03-201-M12）适配多股软线，焊接后接触电阻≤5mΩ，适合大电流动力传输（如电机电源连接），需注意焊接温度≤350℃，避免损伤绝缘件；

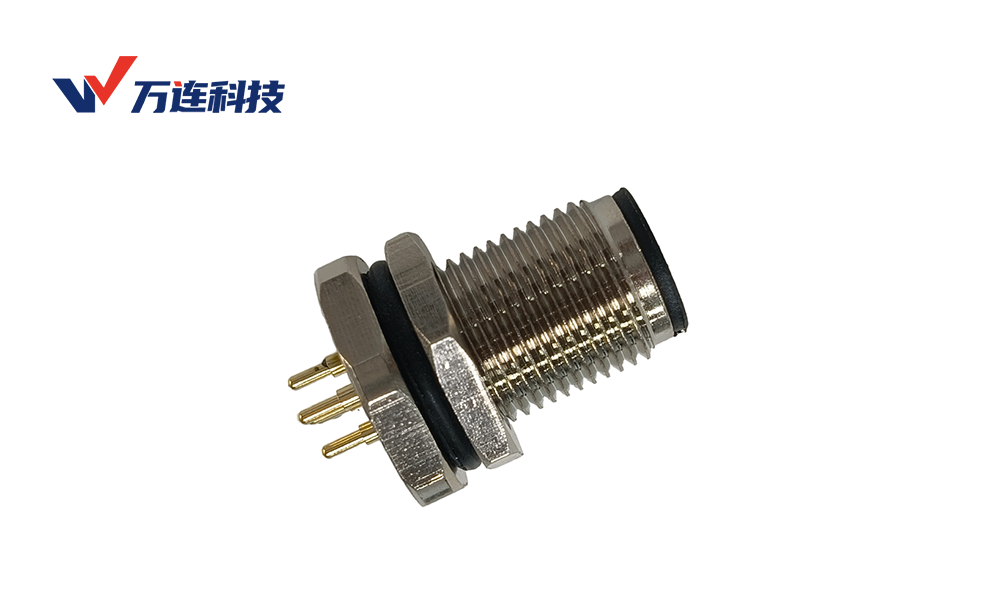

PCB式：端子直接焊接在PCB板上，万连PCB款（如M12XXX-03-202-M12）无需额外接线，减少人为误差，适配传感器模块、控制板等集成化电路，安装精度达±0.1mm，确保端子与PCB焊盘精准对接。
二、M12面板式连接器的产品特点：安全与性能双保障
1.高防护与抗振：适配工业恶劣环境
防护等级IP67：万连采用注塑成型密封工艺+氟橡胶密封圈，面板安装后完全防尘防水，1米水深浸泡30分钟无渗漏，适配机床切削、户外设备等多尘多油场景；
防振松设计：螺丝结构带防振弹片，10-2000Hz、15g振动下，螺母松动量≤0.05mm，端子位移≤0.1mm，避免设备运行中连接失效，某汽车焊装线使用后，故障率从8%降至0.5%。
2.宽环境耐受性：应对极端工况
耐高低温：-25℃~85℃宽温范围，低温下插拔顺畅，高温下壳体无变形，适配冷链车间、焊接设备等场景；
耐腐耐油：两种主流材质选择，适配不同场景。PA66+玻纤材质，耐油性能符合ISO1817标准，经切削油浸泡72小时无开裂、无溶胀，兼顾成本与常规耐腐需求；金属黄铜镀金外壳，黄铜基材具备优异机械强度，，不仅提升耐磨性，更强化耐腐能力，适配沿海高盐雾、化工酸碱等极端腐蚀环境。
3.编码防误插：保障电路安全
全系列支持ABD编码，不同编码接口无法混插，万连搭配颜色区分（信号款蓝色、动力款红色），避免接反导致的短路烧毁，某自动化产线使用后，接线错误率从12%降至0。
三、M12面板式连接器的典型应用场景
1.工业控制柜：前锁焊线款适配动力与信号接口
需求：控制柜面板需同时实现电机动力（15A）与传感器信号（300V）连接，且不便拆卸外壳；
选型：万连前锁焊线款（M12XXX-03-203-M16，S编码动力款+A编码信号款），IP67防护隔绝柜外粉尘，前锁设计方便后期维护，适配控制柜多接口需求。
2.机器人设备：后锁PCB款适配狭小空间
需求：机器人外壳面板需集成视觉传感器接口，空间狭小且要求外观平整；
选型：万连后锁PCB款（M12XXX-03-306-M12，D编码屏蔽款），内侧锁定不占用外侧空间，PCB式接线减少内部布线，双重屏蔽抗电磁干扰，确保视觉信号稳定传输。
3.户外储能设备：金属款适配恶劣环境
需求：户外储能柜面板需防水防盐雾，连接电池动力线；
选型：万连M12后锁金属款，不锈钢外壳耐盐雾，后锁设计配合密封胶，完全隔绝雨水，户外使用2年无渗漏。
M12面板式连接器的选型需围绕锁定方式-接线需求-环境工况，万连科技通过前锁/后锁、焊线/PCB款的细分，适配多场景需求。其高防护、抗振、防误插的设计，不仅保障电路安全，更提升设备运行可靠性。明确面板安装空间、电路类型与环境条件，大家即可快速锁定适配型号，为设备面板接口提供稳定连接方案。
