工业场景中，变频器、电机等设备产生的强电磁干扰（EMI）常导致传感器、总线信号出现误码，引发设备误判、产线停机。万连科技这款M12组装式金属款屏蔽连接器，通过金属屏蔽结构、精准编码设计与可靠接线工艺，构建全链路抗干扰屏障，从根源解决EMI导致的信号误码问题，适配工业自动化核心场景。
一、核心抗干扰设计：金属屏蔽+结构优化，阻断EMI传输
万连组装式M12连接器的抗干扰能力核心源于“金属外壳+屏蔽层”的双重防护，结合结构设计确保EMI不侵入信号通路。
金属屏蔽主体：采用金属外壳（材质为锌合金镀铬），形成360°电磁屏蔽罩，可衰减外界EMI信号≥80dB，避免干扰信号穿透外壳影响端子；屏蔽层与连接器金属外壳直接导通，形成完整接地回路，将干扰电流导入大地，不串入信号线路；
屏蔽连续性保障：组装式设计中，屏蔽层通过螺钉压接工艺与端子紧密接触，无屏蔽断点；适配的线缆屏蔽层可与连接器屏蔽结构无缝对接，确保从线缆到连接器的屏蔽通路完整，杜绝EMI从接口缝隙侵入；
低干扰接线工艺：采用螺钉压接接线方式，端子为黄铜镀金（镀层厚度≥0.76μm），接触电阻≤5mΩ，避免因接触不良产生的信号反射——反射信号叠加EMI时，误码率会显著升高，而低接触电阻可减少信号畸变，间接提升抗干扰能力。
二、关键参数与特性：适配多场景信号，防误插更可靠
万连组装式M12连接器通过参数精准匹配与编码设计，既适配不同类型信号传输，又避免插错导致的额外信号问题。

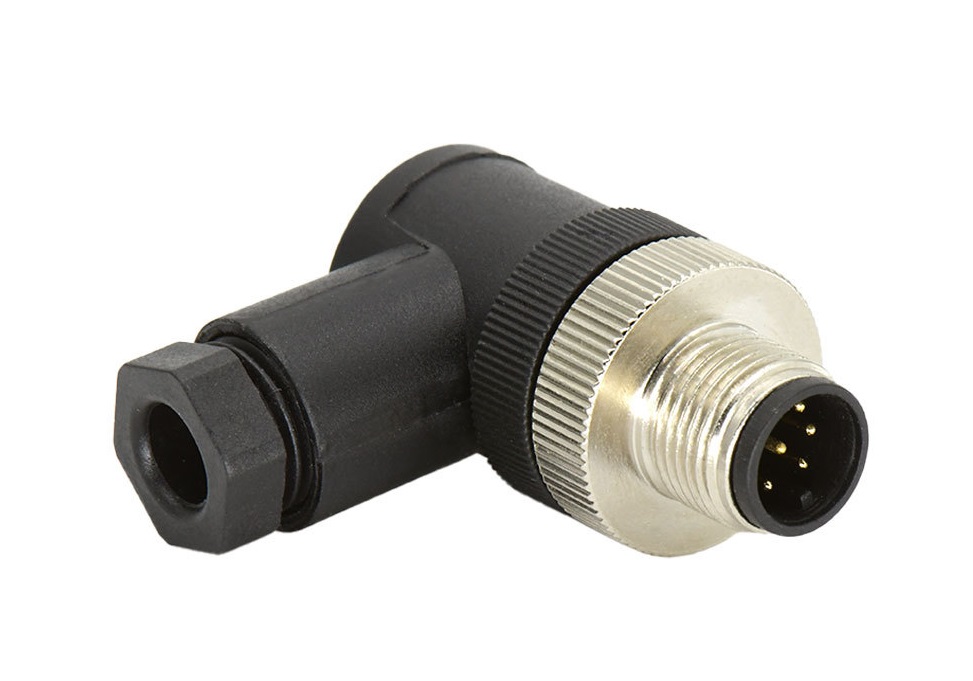

基础参数：公弯头结构，支持4/5/8Pin配置，线径适配PG7（兼容3-6mm线缆），锁紧方式为螺纹锁紧（扭矩0.8-1.2N·m），抗振动性能达10-2000Hz、15g加速度，确保动态场景下屏蔽结构不松动；通过CE、RoHS、防水认证，防护等级IP67，兼顾抗干扰与环境耐受；
覆盖A/B/D三种编码，精准匹配不同信号需求，避免误插导致的信号冲突与EMI叠加。
-A编码（4/5/8Pin）：适配低频模拟量/数字量信号（如光电、温度传感器），引脚分配符合传感器信号传输标准，无多余信号线路引入干扰；
-B编码（4/5Pin）：专为PROFIBUS总线设计，特性阻抗150Ω，匹配总线差分信号传输，减少信号反射，避免EMI与反射叠加导致的误码；
-D编码（4/5Pin）：适配Profinet、EtherNet/IP等工业以太网信号，特性阻抗100Ω，满足1000Mbps高速传输需求，屏蔽层可隔绝EMI对高频信号的影响，误码率控制在10⁻⁹以下；
环境适应性：金属外壳耐盐雾500小时，胶芯为PA66+GF（阻燃V-0级），工作温度-40℃~85℃，在潮湿、多尘的工业车间，屏蔽性能与电气性能不衰减，避免环境因素加剧EMI影响。
三、典型场景应用：针对性解决EMI误码痛点
不同工业场景的EMI强度与信号类型不同，万连组装式M12连接器通过编码与Pin数组合，精准解决各场景误码问题：
变频器周边传感器：变频器工作时产生强EMI，若普通连接器连接光电传感器，易出现“传感器误报无物料”。选用这款A编码4Pin款，金属屏蔽可阻断EMI，螺钉压接确保信号通路稳定，传感器信号误码率从10⁻³降至10⁻⁹以下；
PROFIBUS总线连接：车间PLC与变频器的PROFIBUS总线，EMI易导致总线信号丢包。采用B编码5Pin款，150Ω特性阻抗匹配总线协议，屏蔽层衰减EMI，总线通信成功率从95%提升至99.99%；
工业以太网相机：机器视觉系统的以太网相机，高频信号（1000Mbps）易受电机EMI干扰，出现图像数据误码、卡顿。选用D编码4Pin款，100Ω阻抗匹配减少信号反射，金属屏蔽隔绝EMI，相机数据传输无丢包，检测准确率提升至99.9%。
四、选型价值：抗干扰+标准化，降本提效
万连组装式M12连接器不仅解决EMI误码问题，还通过标准化设计降低应用成本：
防误插保障：A/B/D编码的键位差异，避免不同信号类型的连接器错插，防止因插错导致的信号冲突与设备损坏，减少调试时间；
组装灵活：组装式设计支持现场按需选配Pin数与编码，无需定制成品，库存种类减少60%；螺钉压接无需专业工具，10分钟内可完成组装，适配紧急抢修场景；
长期可靠性：金属外壳与镀金端子的耐腐、耐磨特性，使连接器插拔寿命≥500次，在强EMI环境下可稳定工作5年以上，减少因连接器失效导致的二次干扰问题。
这款M12金属屏蔽连接器通过屏蔽阻断+编码适配+可靠接线，构建了工业场景EMI的完整解决方案，尤其适合变频器、电机集中的干扰环境，可有效解决传感器、总线信号的误码问题，为工业自动化设备的稳定运行提供关键支撑。
