从基础的公母头区分，到结构、工艺、安装方式的细分，连接器每类均对应特定场景需求。以下结合工业标准（如IEC61076系列）与实测参数，系统解析连接器分类逻辑及应用适配，确保参数准确、场景落地。
一、基础分类：公母头与配合关系
公母头是连接器的核心区分维度，决定电气连接的插拔配对，核心差异在接触件结构与配合逻辑。
公头（Plug）：带刚性插针（如黄铜镀金插针，直径0.8-1.2mm，镀层厚度≥0.76μm），需插入母头完成导通，常见于线缆端（如M12公头线端连接器），接触电阻≤10mΩ，适配信号/电源输出；

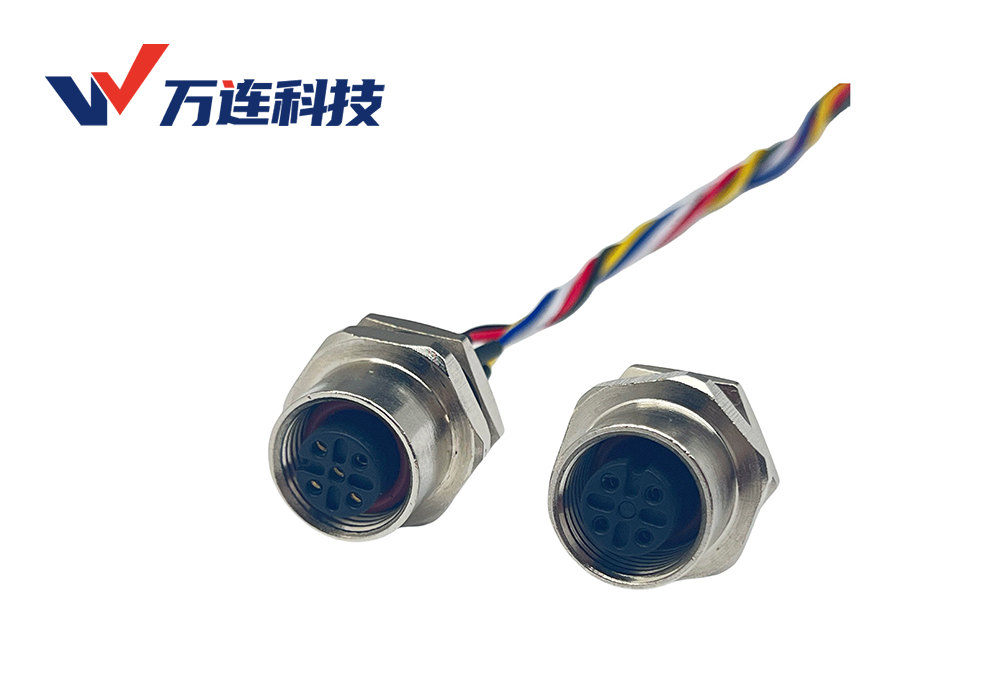

母头（Receptacle）：带弹性插孔（如铍铜镀金插孔，弹力系数5-8N），通过插孔夹紧公头插针实现稳定接触，多集成于设备面板（如M12母头面板式连接器），绝缘电阻≥1000MΩ，防误触设计更安全。
配合要求：同规格公母头需满足插合无卡滞、分离无粘连，插拔力符合标准（如M12公母头插入力≤50N、拔出力≥5N），避免因配合不良导致接触失效。
二、结构形式分类：适配空间与集成需求
结构形式直接决定安装空间与芯数集成能力，工业场景以圆形、矩形为主：
1.圆形连接器：紧凑空间的优选
核心特点：外壳呈圆形（直径6-50mm），抗扭性强，防护等级高（多为IP67及以上），符合IEC61076-2-101（M12）、IEC61076-2-104（M16）等标准；

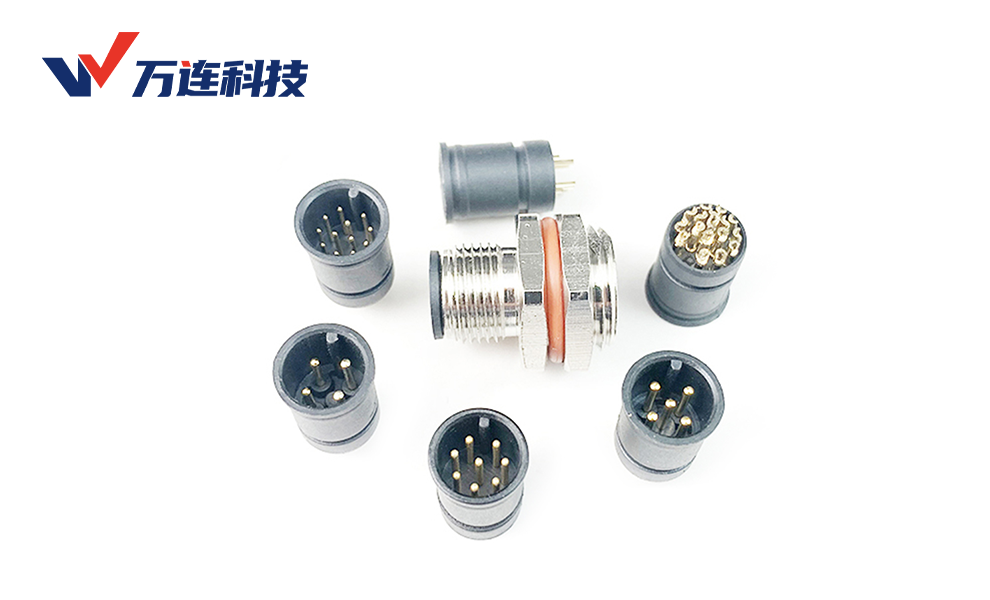

典型代表：M12系列（直径12mm），芯数覆盖2-12Pin，适配3-10mm线缆（PG7/PG9线径），细分组装式（如M12XXX-01-013-PG7，支持现场拆分组装）、成型式（如M12XXX-07-068，注塑一体化，耐弯曲百万次）；
适用场景：机器人关节、AGV传感器、户外设备（风电控制柜），适配狭小空间与动态运动。
2.矩形连接器：多芯集成的主力
核心特点：外壳呈矩形，芯数密度高（15-100Pin），多为直插式，防护等级较低（IP40-IP54），符合IEC60603-2标准；
典型代表：D-SUB系列（如DB15、DB25），芯数15-25Pin，适配0.1-0.3mm²线缆，多用于机柜内部、PLC模块；
适用场景：室内干燥环境的信号集成（如服务器数据接口、工控机I/O模块），不适用于潮湿多尘车间。
三、连接工艺分类：平衡可靠性与便捷性
连接工艺决定线缆与连接器的固定方式，影响安装效率与长期可靠性：
1.螺钉压接式：现场运维友好
工艺特点：通过螺钉（扭矩0.3-0.5N·m）夹紧线缆芯线，无需焊接，端子为黄铜镀金（接触电阻≤10mΩ），支持0.12-0.5mm²多股/单股线；
典型应用：M12组装式连接器（如M12XXX-02-010-PG7），运维人员用普通螺丝刀即可操作，10分钟内完成组装，适合设备维修、小批量部署。
2.注塑成型式：极端环境可靠
工艺特点：通过模具将外壳、线缆护套一体化注塑（材质多为PUR/PVC），消除接口缝隙，防护等级达IP67，同时形成应力消除结构，耐拉力≥50N、耐弯曲≥100万次；

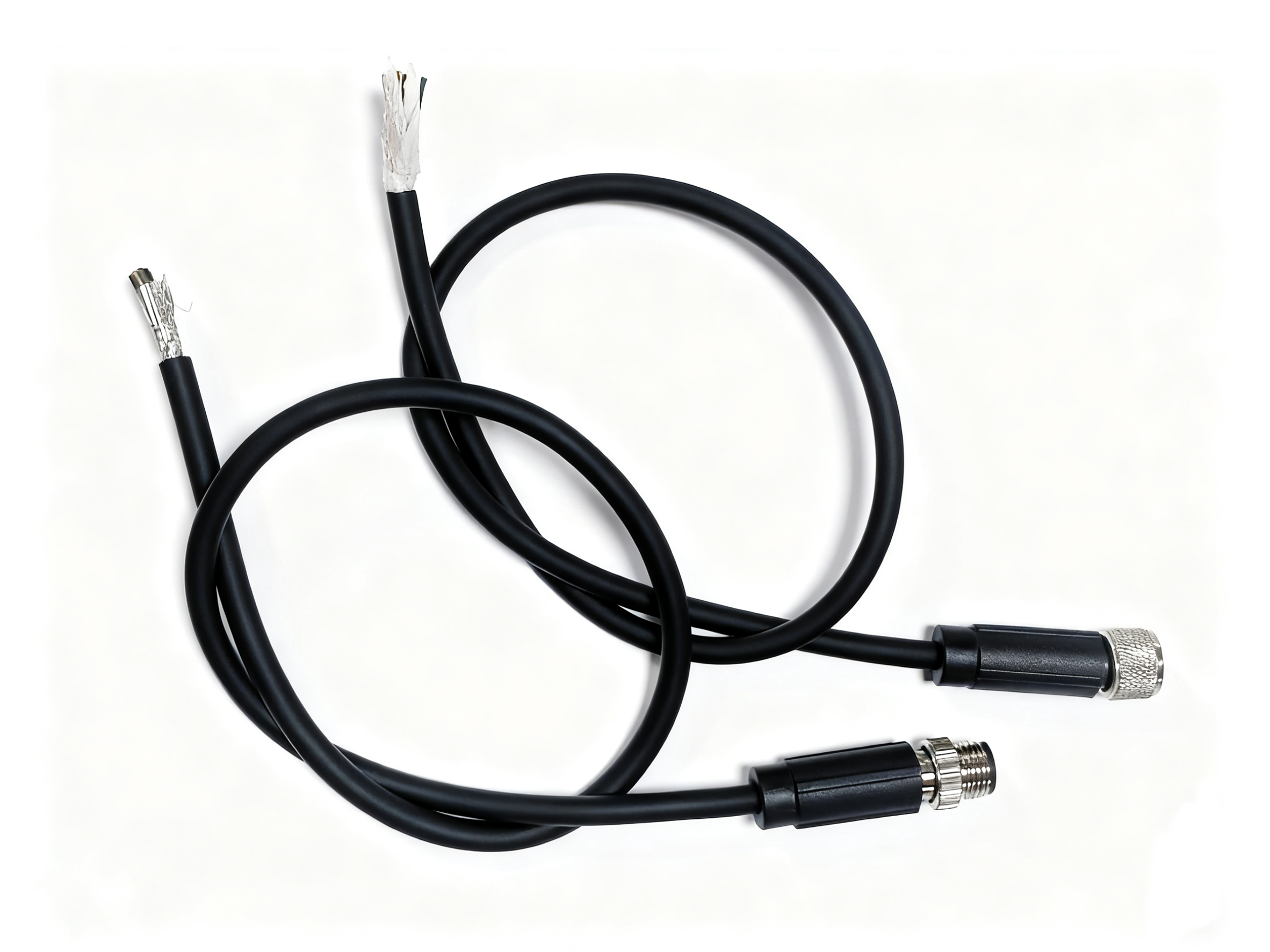

典型应用：M12成型式线端连接器（如M12XXX-07-068），适配户外风电、食品车间高压冲洗场景，避免水尘侵入与线缆拉扯失效。

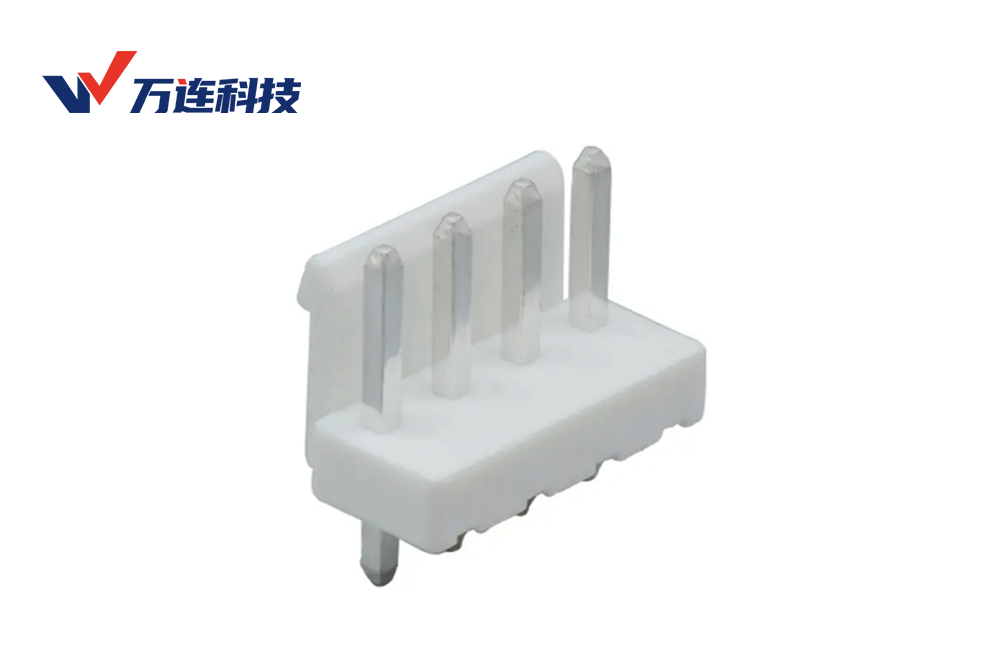

3.PCB焊接式：板端集成高效
工艺特点：端子直接焊接于PCB板（焊接温度260℃±5℃，持续5s），减少中间连接环节，芯距2.54-5mm，适配工控板、传感器模块；
典型应用：M12前锁PCB式连接器（如M12XXX-03-202-M12），用于PLC控制板、机器视觉相机的板端集成，提升系统紧凑性。
四、安装方式分类：适配设备结构
安装方式决定连接器与设备的固定逻辑，核心分三类：
1.前锁式：面板外侧固定

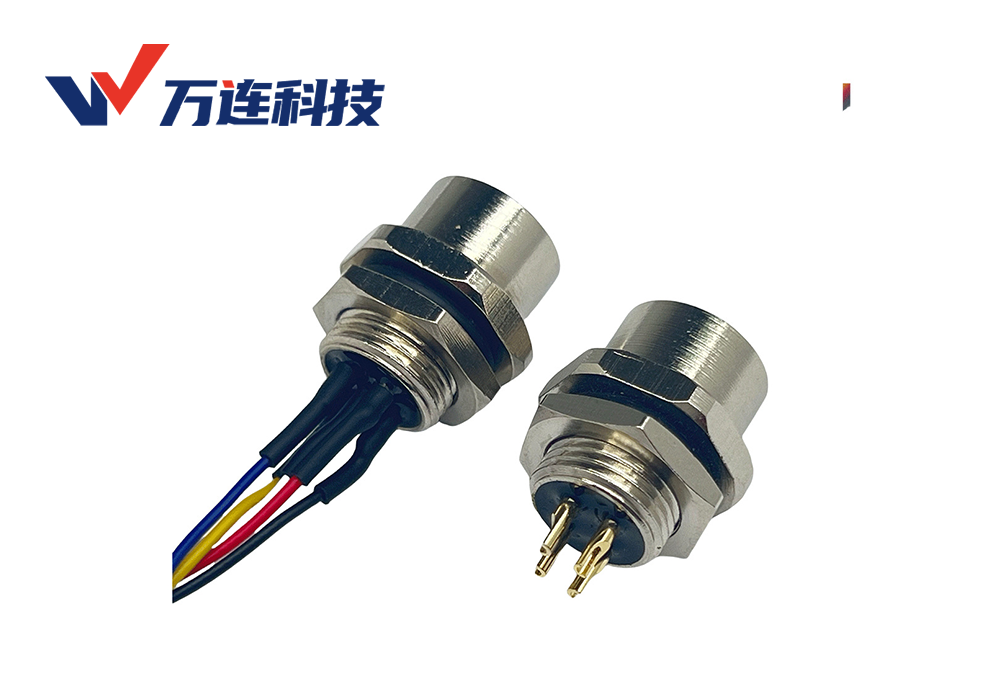

安装逻辑：从设备面板外侧拧紧螺纹（扭矩0.8-1.2N·m），配合密封圈实现IP67防护，适配面板厚度1-5mm；
优势：安装/拆卸无需打开设备外壳，适合户外控制柜、电机端盖。
2.后锁式：面板内侧固定
安装逻辑：从设备面板内侧用螺母锁紧，外壳不突出面板外侧，节省空间；
优势：适配狭小设备内部（如机器人腕部），避免外部碰撞损坏。
3.线缆直连式：无面板适配
安装逻辑：直接与线缆压接/注塑，无面板固定结构，多为线对线连接；
优势：灵活适配设备间无面板场景（如传感器与PLC的线缆连接）；
典型型号：M12线对线公母套装（M12XXX-01-010-PG7+M12XXX-02-010-PG7）。
五、防护等级分类：应对环境挑战
防护等级（IP代码）按GB/T4208标准划分，核心对应粉尘与水的侵入防护：

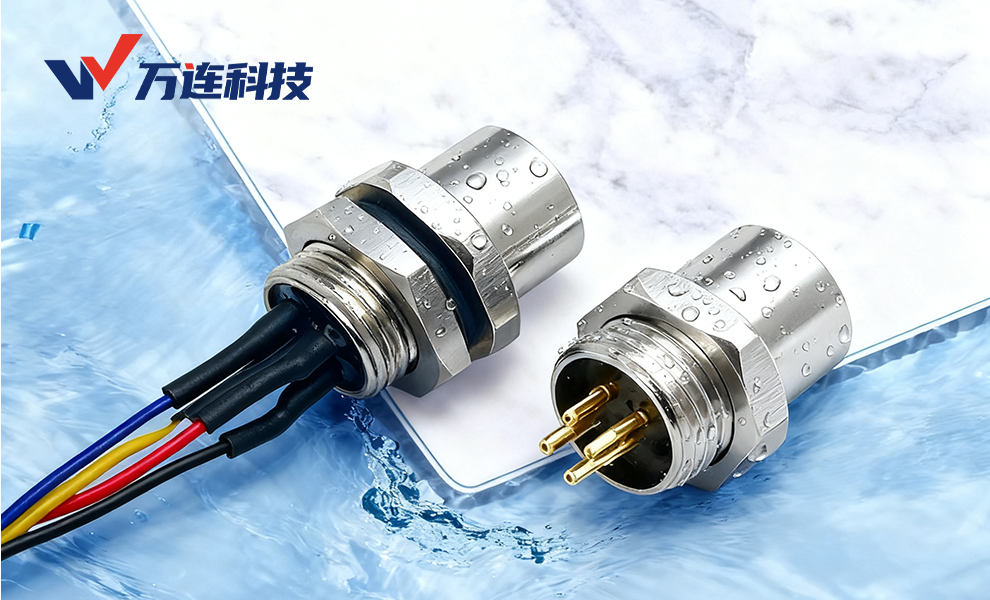

IP67：全系M12连接器标配，防尘（完全防止粉尘侵入）、防水（1m水深浸泡30min无损坏），适配车间清洗、户外临时设备；
IP68：特种型号（如M12深水款），可长期浸水（2m水深/24h），适配水下传感器（水产养殖监测）；
IP40/IP54：矩形连接器主流等级，防尘（防止≥1mm固体侵入）、防溅水（垂直水滴无影响），仅适用于室内干燥环境（如办公室服务器）。
六、分类与场景的适配逻辑
选型需按场景定分类，例如：
1.工业自动化传感器：选M12圆形（结构）+公母头配对（基础）+螺钉压接（工艺）+IP67（防护），适配车间粉尘与快速维修；
2.机器人关节：选M12圆形（结构）+成型式（工艺）+后锁式（安装）+IP67（防护），应对动态弯曲与狭小空间；
3.室内PLC模块：选D-SUB矩形（结构）+PCB焊接（工艺）+IP40（防护），满足多芯集成与干燥环境。
连接器分类并非抽象划分，而是场景需求→技术参数→类型匹配的逻辑落地。从公母头的基础配合，到结构、工艺、安装方式的细分，每类均对应明确的参数指标与应用场景，掌握这一分类体系，可实现连接器的精准选型，保障电气系统的可靠性与效率。
