光伏储能机内空间紧凑、设备密集，冷却水汽、粉尘残留、逆变器高频干扰是线束的三大隐形杀手——很多项目因密封不到位导致短路，或屏蔽失效引发BMS数据失真，最后被迫停机检修。拆解万连科技光伏储能机内线束的两大核心工艺：密封与抗干扰屏蔽，教大家避开加工坑，确保系统稳定运行。
先聊密封工艺，机内线束虽不用直面户外暴雨，但隐患一点不少：冷却系统产生的冷凝水易渗入连接器，粉尘堆积会加速绝缘老化，加上充放电时的温差（-40℃~85℃），普通密封3个月就可能失效。万连的解决方案是三层密封防护，每一步都针对机内场景优化：

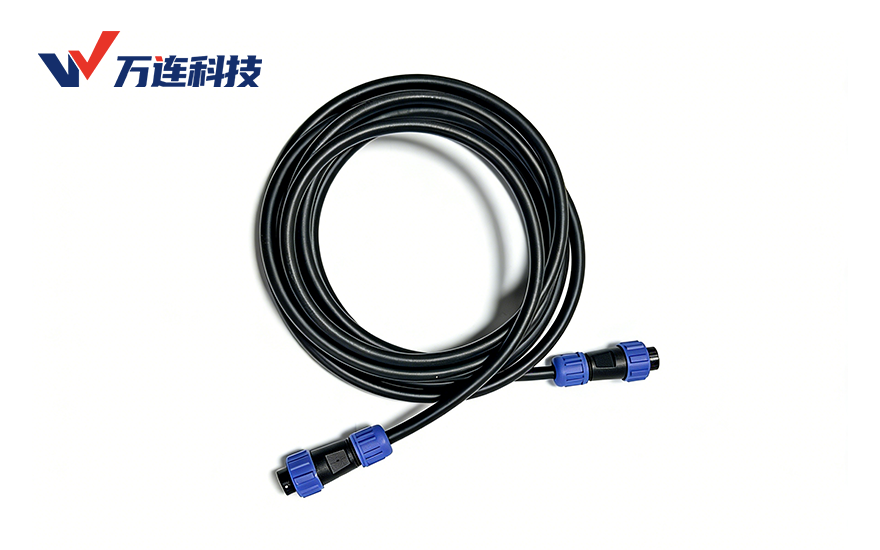

第一层是连接器本体密封，采用双重氟橡胶密封圈+注塑一体化成型，没有拼接缝隙，防护等级达IP68，就算机内冷凝水积聚，也能做到2米水深浸泡24小时无渗漏；密封圈压缩量精准控制在0.3-0.5mm，既保证密封效果，又不会因过压导致橡胶老化。
第二层是线束接头密封，用XLPE热缩管全覆盖，热缩后收缩率≥30%，完全包裹导线与连接器的衔接处，耐温范围覆盖-40℃~125℃，适配机内高低温波动，且符合UL94V-0阻燃标准，就算邻近部件发热也不怕引燃。
第三层是布线固定密封，通过带胶线夹将线束固定在机柜内壁，线夹与线束接触处垫耐油硅胶垫，既避免振动摩擦破坏绝缘层，又能阻断粉尘从布线间隙侵入，实测机内粉尘环境下，绝缘电阻始终保持≥100MΩ，远高于行业平均的50MΩ。
再看抗干扰屏蔽技术，光伏储能机内逆变器、变流器会产生大量高频电磁干扰（EMI），若屏蔽不到位，BMS的电池电压、温度信号会失真，严重时导致充放电控制紊乱。万连采用铝箔+镀锡铜编织复合屏蔽结构，堪称机内干扰的防火墙：
铝箔层做基础屏蔽，重叠绕包率≥25%，对高频干扰（100MHz以上）的屏蔽效能≥80dB，能隔绝逆变器产生的射频干扰；外层镀锡铜编织网覆盖率≥95%，针对中低频干扰（10kHz-100MHz），屏蔽效能≥60dB，两者结合实现全频段干扰防护。
更关键的是接地处理，屏蔽层通过360°环压工艺与连接器金属外壳可靠连接，接地电阻≤50mΩ，能快速将干扰信号导入大地，避免在屏蔽层内形成环流。
之前有个1500V光伏储能项目，用普通屏蔽线束时BMS数据误码率达10⁻⁶，换成万连的屏蔽线束后，误码率直接降到10⁻⁹以下，完全符合IEC61000-6-2抗干扰标准。
2025年光伏储能正往1500V高压、高密度机柜方向发展，对线束的密封和屏蔽要求更严——高压系统下，哪怕一丝密封漏洞都可能引发爬电，强干扰环境中屏蔽失效会直接影响电站发电效率。万连的密封与屏蔽工艺，不仅通过UL、IEC双重认证，还能根据机内布局定制线束长度（误差≤±1mm），现货充足且支持免费样品测试。
光伏储能机内线束的安全底线，就藏在密封和屏蔽的细节里。选对万连这种针对性优化的加工工艺，既能避免后期检修麻烦，又能让储能系统长期稳定运行，直接联系专业团队还能上门协助工艺适配～
