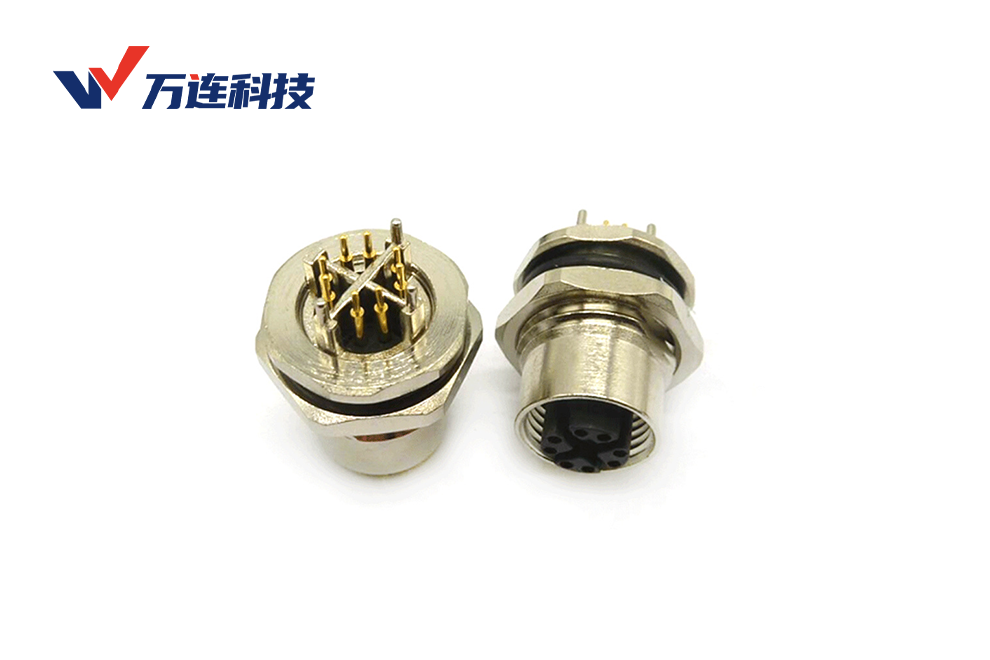

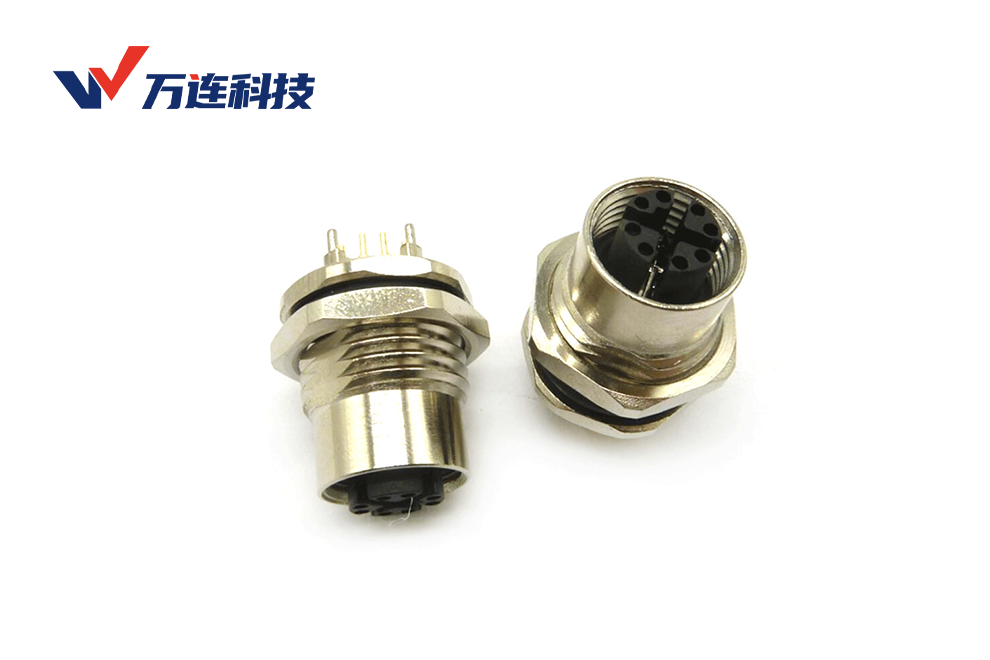

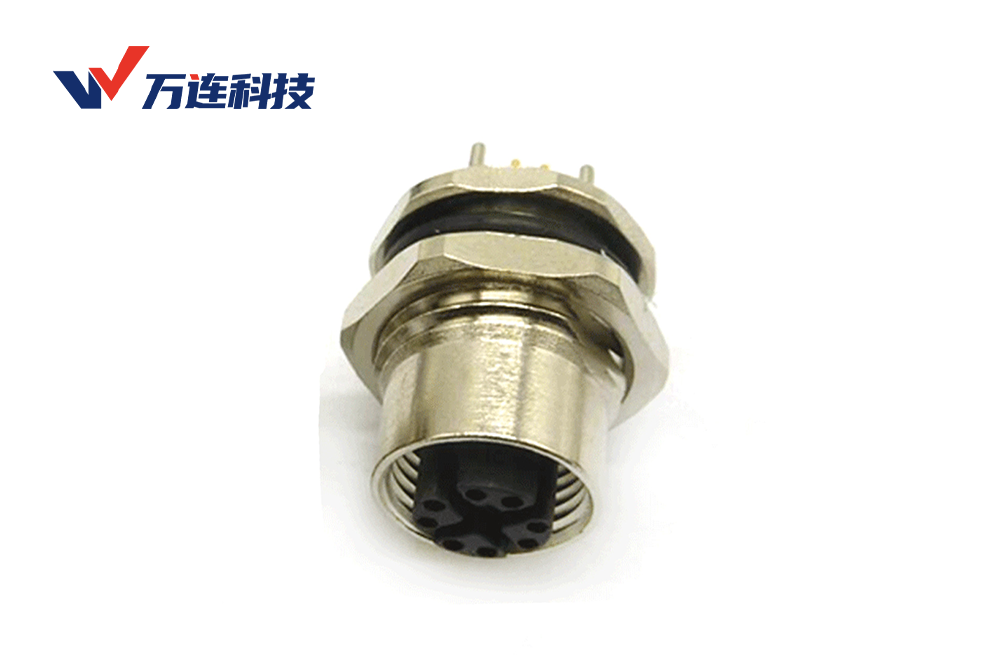

设备焊点频繁断裂，核心症结在于外部应力（拉扯、振动、弯折）直接作用于焊接点，导致金属疲劳失效。万连科技M12面板式焊线连接器，创新采用“面板主导应力承载”设计，将90%以上外部负荷转移至面板结构，从根源隔绝焊点受力，显著延长连接寿命。
一、面板主导承载：切断应力传导路径
突破传统“焊点直接受力”模式，通过面板构建应力承载核心：
刚性安装受力转移：连接器通过M12/M16螺纹与1-5mm面板锁紧固定，安装座采用PA66+GF增强材质，抗拉强度≥500N、抗扭强度15N・m，外部拉扯、振动产生的应力直接由面板承接，焊点仅承担电气连接功能，受力强度从传统的20MPa以上降至5MPa以下，低于焊点疲劳断裂临界值。
精准定位限制位移：面板安装后轴向位移≤0.1mm、径向跳动≤0.05mm，避免线缆弯折带来的焊点剪切应力；配合线缆尾部固定结构，限制线缆径向摆动幅度≤3mm，进一步减少应力向焊点传导。
二、承载结构优化：强化应力分散效能
针对复杂工况，通过结构设计进一步削弱残余应力影响：
分级承载缓冲设计：安装座与连接器主体采用阶梯式结构，面板夹紧区域增厚至3-5mm，形成“面板-安装座-连接器”三级承载体系，振动冲击应力经多级缓冲衰减，焊点处应力波动≤3MPa（10-2000Hz、15g振动测试）。
焊点包覆防护：焊接点采用一体化注塑包覆，PA66+GF材料紧密贴合焊点及端子根部，既固定焊点位置避免微位移，又能吸收高频振动能量，减少金属疲劳累积，同时隔绝潮湿、粉尘对焊点的腐蚀老化。
三、寿命延长核心实效：从“易损”到“长效”
疲劳寿命指数级提升：经实测，传统无面板支撑连接器焊点寿命约500万次振动，该款通过面板承载设计，焊点疲劳寿命突破2000万次，在高频振动工况下（如机床、机器人），连接寿命从1-2年延长至5年以上。
极端工况应力隔绝：在500N线缆拉扯、±180°扭转、±90°反复弯折等极端场景中，面板承载结构保持稳定，焊点接触电阻波动≤5mΩ，无虚焊、脱焊现象，断裂故障率从传统的15%降至0.3%以下。
免维护周期延长：面板承载结构减少焊点受力磨损，同时包覆设计提升抗腐蚀能力，在工业环境中免维护周期从6个月延长至3年，大幅降低运维成本。
适配场景
机床切削设备、机器人关节、输送线、户外巡检设备等高频振动、线缆易拉扯的焊点易损场景。
M12面板式焊线连接器的核心突破，在于将“焊点受力”转化为“面板承载”，从受力逻辑上解决焊点断裂痛点。无需额外加固措施，仅通过结构设计优化即可实现连接寿命数倍延长，为设备长期稳定运行提供根源性保障，是解决焊点频繁断裂问题的高效方案。
