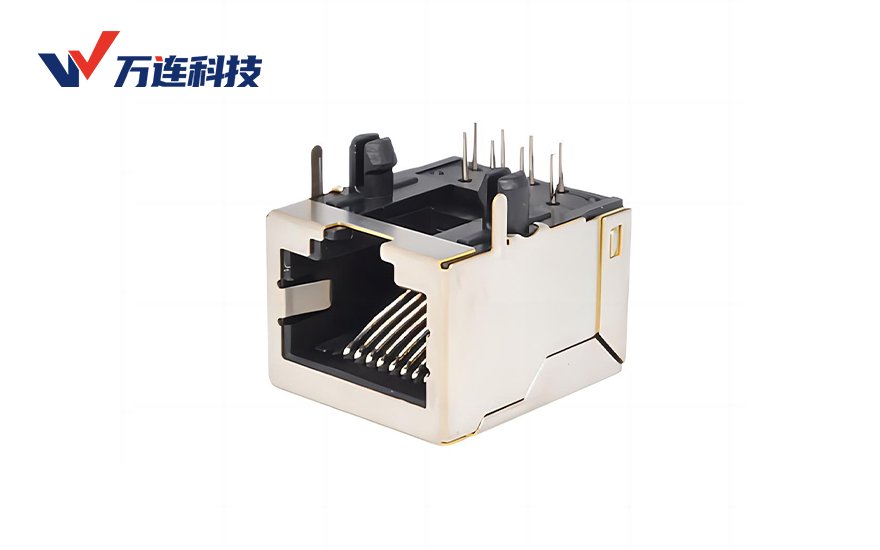

工业以太网组网中，RJ45接口的通用性与M12D编码连接器的高防护、抗振动特性常需协同适配，比如智能生产线的边缘计算节点与工业视觉传感器连接、AGV机器人以太网链路延伸等场景。RJ45转M12D编码的接线质量直接决定传输稳定性，尤其在高频数据传输场景中，错接、虚接或屏蔽处理不当，会导致信号衰减、丢包甚至链路中断。下面为大家拆解正确接线的全流程要点，兼顾规范性与实用性。
一、接线前准备：参数核对与工具材料筹备
接线前的核心是明确接口参数与场景需求，避免因参数错配导致接线失效。

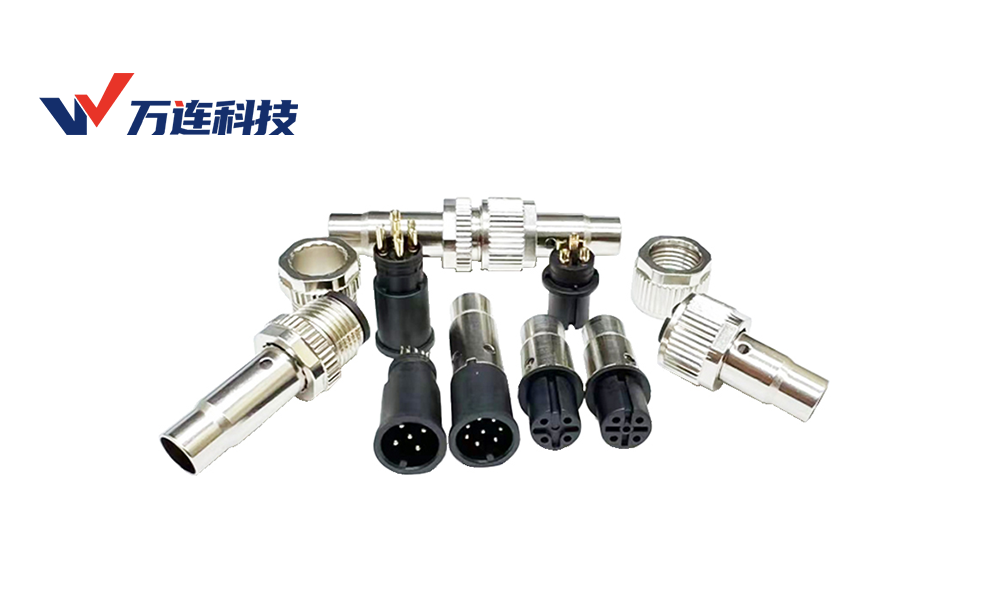

首先需核对核心参数：万连M12D编码连接器主打工业以太网传输，特性阻抗精准控制在50Ω（公差±1%），针脚为4针/8针设计，其中4针款适配100Mbps快速以太网，8针款支持10Gbps高速传输，均兼容Profinet、EtherNet/IP等工业协议；RJ45接口需遵循T568A或T568B标准线序，建议优先采用T568B（工业组网主流标准）。
工具与材料需提前备齐：基础工具包括剥线钳（剥线口径匹配0.5mm²左右芯线）、压线钳（兼容RJ45水晶头与M12端子）、万用表（测通断）、网络测试仪（验证传输质量）；材料需匹配参数，如超五类或六类屏蔽双绞线（适配50Ω阻抗，与M12D编码特性匹配）、RJ45屏蔽水晶头、万连M12D编码组装式连接器、绝缘胶带或热缩管（用于接口密封绝缘）。
额外注意：若应用于户外、油污等恶劣环境，需确认万连M12D编码连接器的防水密封件（氟橡胶密封圈）完好，后续接线完成后需保障密封结构复位，维持IP67防护等级。
二、核心接线步骤：精准匹配与规范操作
RJ45转M12D编码接线的核心是针脚精准对应+阻抗匹配+屏蔽可靠，需按以下步骤规范操作，兼顾效率与稳定性。
1.线缆处理：无损剥线与芯线梳理
首先用剥线钳在双绞线一端剥去外层护套，剥线长度控制在12-15mm，避免损伤内部芯线绝缘层；若为屏蔽双绞线，需保留屏蔽层完整性，将屏蔽网向外翻折，确保覆盖护套切口处，后续需与连接器屏蔽层可靠连接。梳理内部4对芯线，按T568B标准排序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（4针传输时仅需前4对芯线，即橙白、橙、绿白、蓝）。
在双绞线另一端剥去外层护套，长度根据M12连接器接线端要求调整（通常8-10mm），同样梳理芯线，无需按线序排序，但需做好标记，避免与RJ45端对应混乱。
2.针脚对应：明确RJ45与M12D编码匹配关系
万连M12D编码连接器的针脚定义为工业以太网标准配置，需严格遵循以下对应关系（确保阻抗匹配与信号同步）：
4针传输场景（100Mbps）：RJ45的1（橙白）→M12D编码1针、RJ45的2（橙）→M12D编码2针、RJ45的3（绿白）→M12D编码3针、RJ45的6（绿）→M12D编码4针；8针传输场景（10Gbps）：RJ45的1-8针依次对应M12D编码1-8针。需注意：严禁交叉对应或错序，否则会导致阻抗不匹配，传输速率骤降或信号失真。
可提前在芯线末端做好针脚标记，或对照万连M12D编码连接器的针脚标注（产品壳体印有针脚编号）进行核对。
3.端接操作：压接/焊接与屏蔽处理
RJ45端压接：将梳理好的芯线插入屏蔽水晶头，确保芯线顶端抵至水晶头前端，护套部分插入水晶头1-2mm（增强抗拉性），用压线钳对准水晶头凹槽加压，确保金属针脚完全刺穿芯线绝缘层，与导体可靠接触。
M12D编码端接：万连组装式M12D编码连接器支持压接或焊接两种方式。压接式需选用匹配的压接端子，将芯线插入端子后，用专用压接钳压接，确保端子与导体紧密贴合，无松动；焊接式需用烙铁（温度控制在350-400℃）将芯线焊接至连接器针脚，焊点需饱满光滑，无虚焊、连锡，焊接后冷却3-5秒再进行后续操作。
屏蔽层处理：将双绞线的屏蔽网与RJ45水晶头的屏蔽壳、M12D编码连接器的金属屏蔽层可靠连接，实现360°全屏蔽覆盖。万连M12D编码连接器的屏蔽层需确保接地电阻≤0.1Ω，建议单端接地（靠近工业设备端），避免两端接地形成电位差产生干扰电流。
4.绝缘与密封：适配工业环境防护
M12D编码端接完成后，将芯线整理规范，套上连接器的氟橡胶密封圈，确保密封圈贴合壳体凹槽，再拧紧连接器外壳，实现IP67防水防尘密封；若线缆与连接器衔接处存在缝隙，可缠绕绝缘胶带或套上热缩管加热收缩，进一步强化绝缘与防护效果。RJ45端需确保屏蔽壳与水晶头紧密贴合，避免屏蔽层裸露。
5.接线验证：通断与传输质量检测
先用万用表的通断档逐一检测对应针脚的连通性，确认无断路、短路现象；再用工业网络测试仪连接两端，测试传输速率、信号衰减与误码率，万连M12D编码连接器接线正确后，100Mbps传输场景的误码率应≤10⁻⁹，信号衰减≤0.5dB/100m。若检测异常，优先排查针脚对应关系、焊点/压接质量与屏蔽层连接情况。
三、关键注意事项与常见错误规避
1.阻抗匹配：万连M12D编码连接器的特性阻抗为50Ω，需选用同规格的屏蔽双绞线（超五类及以上），避免使用非屏蔽或阻抗不匹配的线缆，否则会导致高频信号反射，影响传输稳定性。
2.芯线损伤：剥线时严格控制剥线钳口径与力度，芯线绝缘层损伤会导致短路；压接时避免过度加压，防止导体被压断，影响传输性能。
3.适配动态场景：若应用于AGV机器人、机床等振动场景，接线完成后需将线缆固定牢固，万连M12D编码连接器的锁紧螺丝需按8-12N·m的扭矩拧紧，避免振动导致接线松动。
4.常见错误：针脚对应混乱（可提前绘制对应表）、屏蔽层未接地或接地不良（用万用表检测接地电阻）、密封不到位（接线后手动检查连接器密封性），这些错误会直接影响工业组网的稳定性，需重点规避。
工业4.0推动下，工业以太网传输对链路可靠性的要求持续提升，RJ45转M12D编码的正确接线是保障链路稳定的基础环节。依托万连M12D编码连接器的精准参数设计，遵循参数核对—规范端接—屏蔽密封—验证检测的全流程要点，可实现两种接口的高效适配，兼顾传输质量与工业环境耐受性。这种标准化的接线方法，不仅能降低现场施工误差，更能为智能生产、机器人协同等新兴工业场景的组网稳定性提供核心支撑。
