M12连接器之所以能成为工业连接领域的通用核心部件，其编码类型与针脚定义的标准化设计是关键支撑。不同编码通过精准的针脚布局与阻抗匹配，实现了传输功能、协议兼容的差异化适配，而针脚定义则直接决定信号、动力的传输逻辑，二者共同构成M12连接器适配不同工业场景的基础。

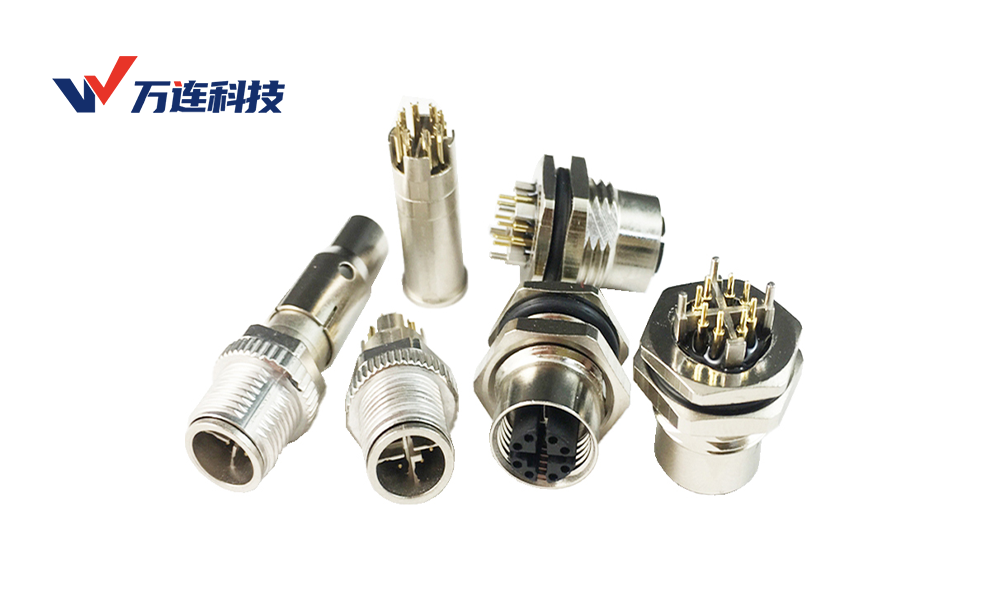

一、主流编码类型解析：功能定位与核心特性
M12连接器的编码本质是通过壳体的机械防呆结构与针脚布局优化，避免不同功能的连接器误插，同时匹配不同的传输需求。当前工业领域主流编码为A、B、D、X四类，万连科技全系列覆盖该编码体系，且每类编码均针对特定传输场景进行了参数优化。

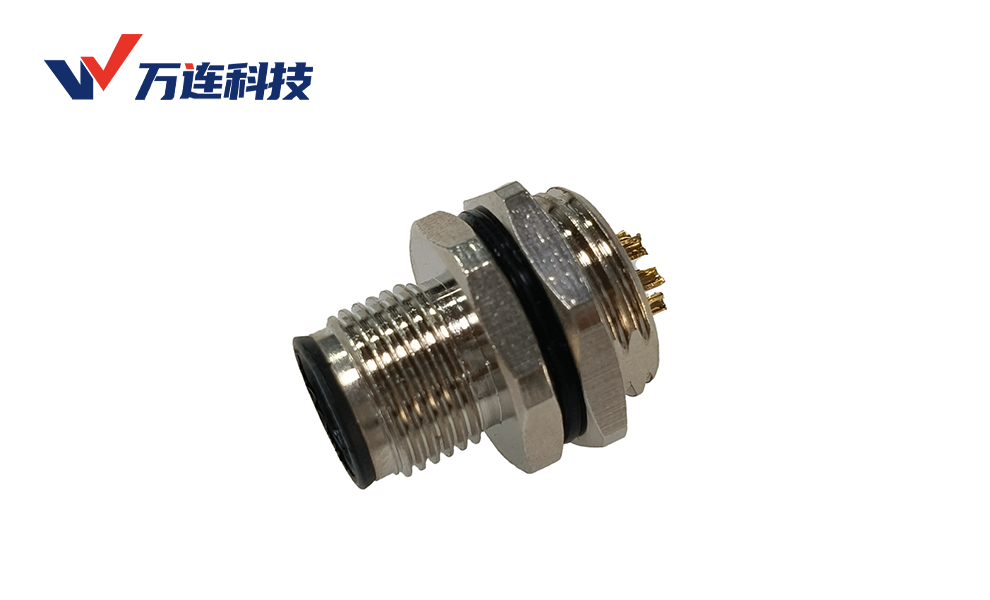

1.A编码：低速信号传输的基础适配
A编码是M12连接器中应用较早的基础编码类型，核心适配低速开关量信号与简单传感器数据传输。万连科技A编码M12连接器主流为3针、4针或5针设计，针脚间距精准控制，接触电阻稳定≤8mΩ，信号传输误差≤0.1%，能满足工业控制中编码器、接近开关等低速传感器与控制器的信号交互需求。
其机械防呆结构为单键槽设计，壳体标注清晰A标识，可直观区分。由于未针对高频信号优化阻抗，仅适用于传输速率≤10Mbps的场景，在当前智能制造的高速传输需求中，更多用于老旧设备改造或简单控制链路，是工业场景中够用即好的基础选型。
2.B编码：动力与信号的混合传输适配
B编码专为解决动力+信号协同传输需求设计，在工业执行器控制场景中应用广泛。万连科技B编码M12连接器支持4针、5针或8针布局，核心优势是单芯载流能力达1-3A，可同时为小型伺服电机、气动执行器等设备提供动力供给，同时同步传输转速反馈、启停控制等信号，无需额外部署动力线缆与信号线缆，大幅简化布线。
该编码的针脚布局经过抗干扰优化，搭配万连可选的屏蔽层（屏蔽效能≥50dB），可有效降低动力传输对信号的干扰，适配电机集群、自动化产线执行机构等场景。其防呆键槽位置与A编码错位，避免与其他编码误插，壳体A标识清晰，选型识别难度低。

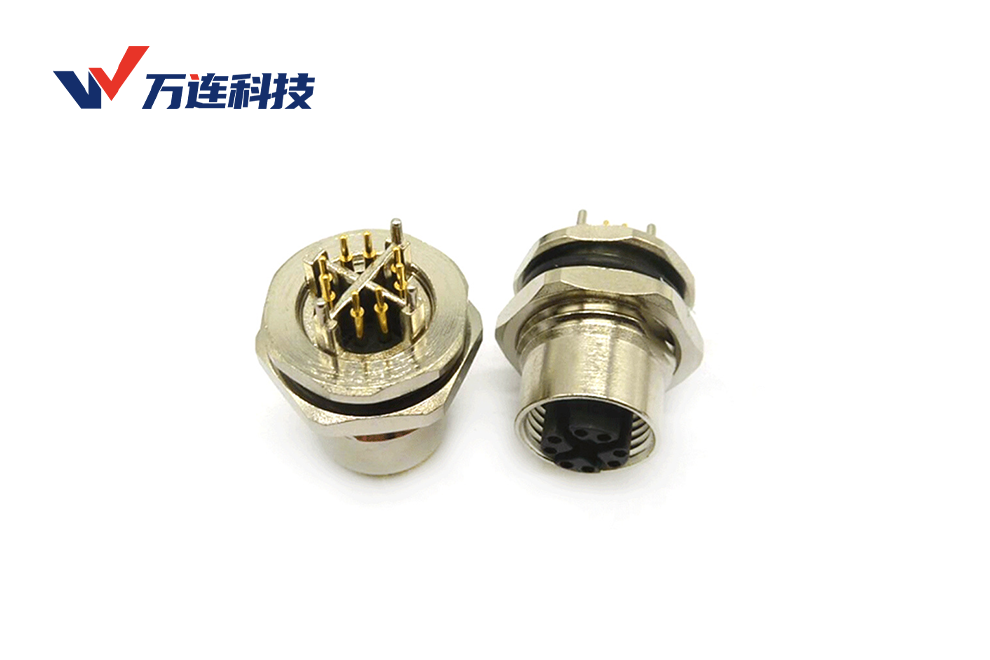

3.D编码：工业以太网的主流适配编码
随着工业4.0推进，高速工业以太网传输需求激增，D编码凭借精准的阻抗匹配与针脚布局，成为工业以太网场景的首选编码。万连科技D编码M12连接器特性阻抗严格控制在50Ω（公差±1%），完美兼容Profinet、EtherNet/IP等主流工业以太网协议，传输速率可达100Mbps，高端型号支持1Gbps，能稳定承载视觉传感器高清图像、边缘计算节点数据交互等高速传输需求。
其核心针脚为4针或8针布局，4针款聚焦基础高速以太网传输，8针款则支持更复杂的工业以太网冗余链路设计。万连D编码屏蔽款配备360°全金属屏蔽层（编织密度≥95%），屏蔽效能≥60dB，可抵御变频器、电机等设备产生的高频电磁干扰，确保高速传输中数据丢包率≤10⁻⁹，是智能生产线、AGV机器人组网的核心适配部件。
4.X编码：高频高速传输的升级适配
针对工业大数据传输、高频工业以太网的升级需求，X编码实现了M12连接器的高速性能突破。万连科技X编码M12连接器传输速率可达10Gbps，远超D编码的传输上限，其针脚布局经过高频信号完整性优化，减少了信号反射与串扰，特性阻抗同样精准匹配50Ω工业以太网标准。
该编码采用8针全差分信号设计，搭配高密度屏蔽结构，屏蔽效能≥80dB，能适配10GBASE-T工业以太网协议，满足智能工厂大数据中心与生产终端、多机器人协同控制等高频高速传输场景。作为当前M12连接器的高端编码类型，X编码是工业数字化升级中高速传输链路的核心支撑，也是万连科技针对未来工业场景的重点布局方向。
二、核心编码的针脚定义：传输逻辑与功能对应
M12连接器的针脚定义与编码类型强绑定，不同编码的针脚功能划分差异显著，需结合传输需求精准匹配。以下聚焦工业场景最常用的B、D编码，结合万连科技产品参数详解针脚定义与传输逻辑。
1.B编码针脚定义（4针/5针主流布局）
4针布局：1针为电源正极（+V），适配24V工业标准供电；2针为信号输出（SIG），用于传输执行器反馈信号；3针为信号输入（CMD），承载控制器发出的控制指令；4针为电源负极（GND），形成供电回路。该布局核心实现供电+双向信号的基础协同，适用于小型伺服电机、电磁阀等设备。
5针布局在4针基础上增加5针屏蔽接地（SH），可将连接器屏蔽层与设备接地系统可靠连接，接地电阻≤0.1Ω，进一步强化抗干扰能力，适配强干扰环境下的动力信号混合传输。
2.D编码针脚定义（4针/8针主流布局）
4针布局：为工业以太网基础传输设计，1针对应TX+（发送正）、2针TX-（发送负）、3针RX+（接收正）、4针RX-（接收负），采用差分信号传输方式，有效降低信号衰减，适配100Mbps快速以太网，是视觉传感器、工业交换机等设备的常用布局。
8针布局（高端高速型号）：在4针差分传输基础上，增加5-8针作为冗余传输或辅助信号通道，5针SH（屏蔽接地）、6-8针可扩展为备用TX/RX链路，适配1Gbps及以上高速传输场景，支持工业以太网的冗余备份功能，提升链路可靠性。万连该类型号针脚接触压力均匀，插拔寿命≥500次，确保长期稳定传输。
三、编码与针脚匹配的核心原则
功能优先：低速信号选A编码，动力+信号混合选B编码，工业以太网选D/X编码，避免编码错配导致传输失效；
速率匹配：100Mbps及以下选D编码4针，1Gbps选D编码8针，10Gbps选X编码8针；
抗干扰适配：强干扰场景优先选择带屏蔽接地针脚的型号（如B编码5针、D编码8针），确保屏蔽层有效接地。
编码类型与针脚定义是M12连接器精准适配工业场景的核心逻辑，也是保障传输稳定性的基础。万连科技通过标准化的编码设计与精准的针脚参数优化，让不同传输需求都能找到对应的适配方案。在工业数字化升级进程中，清晰掌握编码与针脚的对应关系，不仅能规避选型误区，更能从源头保障工业连接链路的高效与可靠，为智能制造的高速推进筑牢连接根基。
