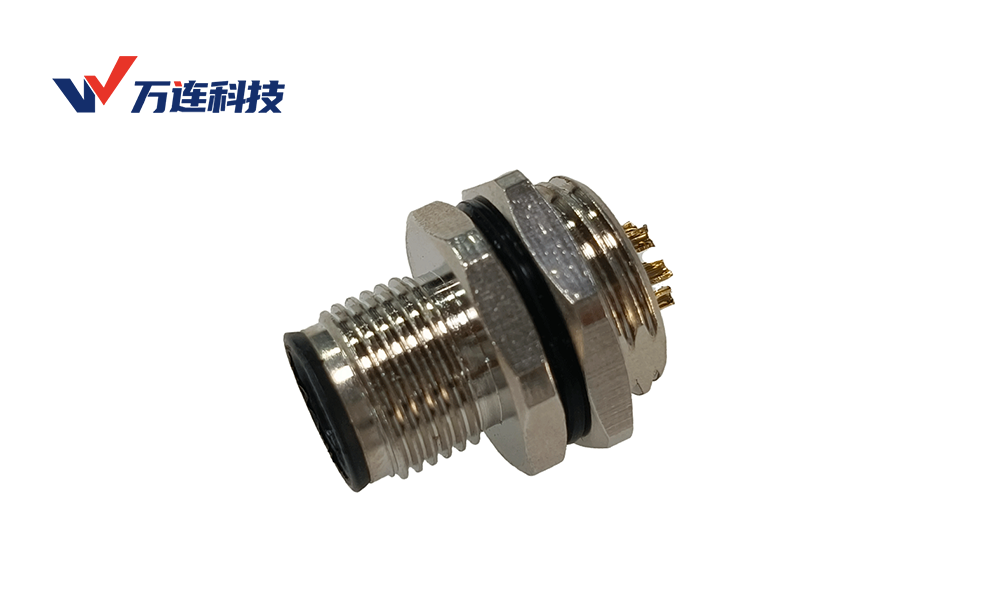

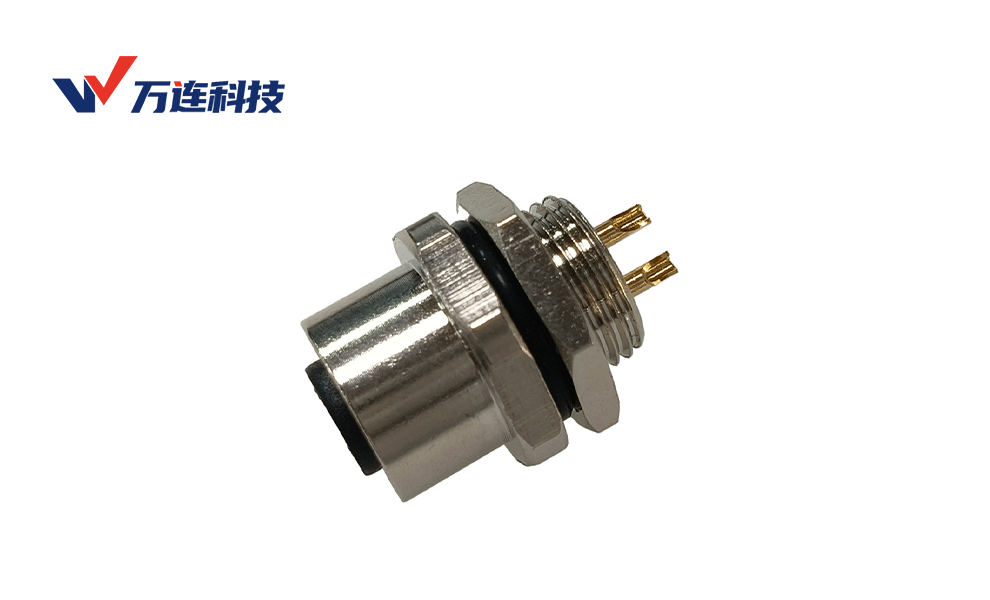

工业设备主板的信号传输常面临潮湿、粉尘侵袭，IP67 M12 PCB连接器（含面板式防水M12）作为面板安装的核心部件，需同时满足板端焊接的可靠性与IP67密封的严密性。其设计核心在于焊接工艺与密封结构的兼容性，既要保障设备主板信号线束的稳定传输，又要阻断水尘入侵。今天就聚焦面板安装场景，拆解板端焊接工艺要点与IP67密封结构设计，分享PCB防水连接器的适配逻辑。
一、IP67密封结构：面板安装的防水核心
面板式防水M12的密封设计需适配面板开孔安装特性，从外到内构建三重防护，兼顾防水与机械稳固：
面板级密封：连接器外壳采用PA66+30%玻纤材质，面板开孔直径精准匹配外壳尺寸（偏差≤±0.1mm），通过后部锁紧螺母固定，配合氢化丁腈橡胶密封圈（邵氏硬度70±5），实现面板与连接器的紧密贴合，阻断外部水尘从安装间隙渗入；
接头级密封：插头与插座对接面内置第二道密封圈，压缩量控制在25%-30%，插拔后仍保持密封性能，IP67防护等级确保1米水深浸泡30分钟无渗水，适配工业车间潮湿、溅水场景；
板端级密封：焊接引脚与PCB板连接处采用注塑密封工艺，填充低粘度聚氨酯灌封胶，覆盖焊接焊点，既防止水尘从引脚间隙侵入主板，又增强引脚机械强度，避免振动导致的脱焊。
补充：万连科技的IP67 M12 PCB连接器通过ISO认证，密封结构经1000次插拔测试后仍保持IP67防护，适配工业设备长期使用需求。
二、板端焊接工艺：兼容密封的可靠性保障
焊接工艺需平衡焊接强度与密封完整性，避免焊接过程破坏密封结构，核心要点如下：
引脚设计适配焊接：采用直插式镀金引脚（镀层≥0.8μm），引脚长度3-5mm，间距2.54mm标准布局，适配PCB板常规焊盘设计，焊接时引脚与焊盘接触面积≥90%，确保焊接强度，接触电阻≤5mΩ；
焊接参数精准控制：采用波峰焊或手工焊，焊接温度260±10℃，焊接时间3-5秒，避免高温长时间烘烤导致连接器外壳变形、密封圈老化；焊接后冷却至室温再进行密封处理，防止热胀冷缩产生间隙；
焊点防护与密封兼容：焊接后清理焊点残留助焊剂，确保无虚焊、桥连，再在引脚根部与PCB板之间涂抹密封胶，形成闭环防护，既不影响焊接导电性，又强化防水效果。
三、兼容性适配设计：面板与主板的双重契合
- 机械结构适配
连接器外壳带防转定位销，面板安装时定位误差≤±0.2mm，避免焊接后引脚受力扭曲；锁紧螺母扭矩控制在1.0-1.2N·m，防止过紧导致PCB板变形或密封胶开裂；
外壳高度≤20mm，适配工业设备主板紧凑安装空间，避免与其他元器件干涉，同时预留线束弯曲余量，减少接头处应力。
- 信号传输适配
支持模拟信号、数字信号及工业以太网信号传输，特性阻抗精准匹配100Ω，信号衰减≤3%（传输距离≤2m），适配伺服运动控制、机器视觉等设备主板的信号传输需求；
引脚定义可定制，支持电源与信号共线传输，满足设备主板多功能连接需求，搭配设备主板信号线束时，线束采用耐弯曲PUR材质，增强整体可靠性。
- 环境适应性适配
耐温范围-40℃~105℃，抗水解、耐油、抗紫外线，适配工业设备复杂工作环境；
抗振动等级达15g加速度，在设备高频振动场景下，焊接点与密封结构仍保持稳定，无脱焊、渗水风险。
焊接与密封的兼容是设计核心
IP67 M12 PCB面板连接器的设计关键，在于让板端焊接工艺与IP67密封结构相互兼容、互不干扰。万连科技凭借18年技术沉淀，通过精准的引脚设计、焊接参数优化与多重密封结构，实现了焊接牢固、密封严密、信号稳定的三重目标。
无论是机床设备主板、工业控制器还是户外监测设备，选择符合上述设计标准的IP67 M12 PCB连接器，能为设备主板信号传输筑牢防水防线，确保工业场景下的长期可靠运行。
