工业4.0推动下，智能产线、机床集群、人形机器人工作站等设备密集场景，电机、变频器产生的电磁干扰（EMC）成为信号传输的隐形障碍。双重屏蔽M12连接器（搭配EMC抗干扰工业线束）凭借铝箔+镀锡铜编织结构与360°屏蔽导通工艺，在10-1000MHz频段实现≥88dB的屏蔽效能，成为设备集群M12接头的核心抗干扰方案。今天就解析屏蔽设计核心，拆解工艺与测试数据，分享工业设备集群的EMC破解逻辑。

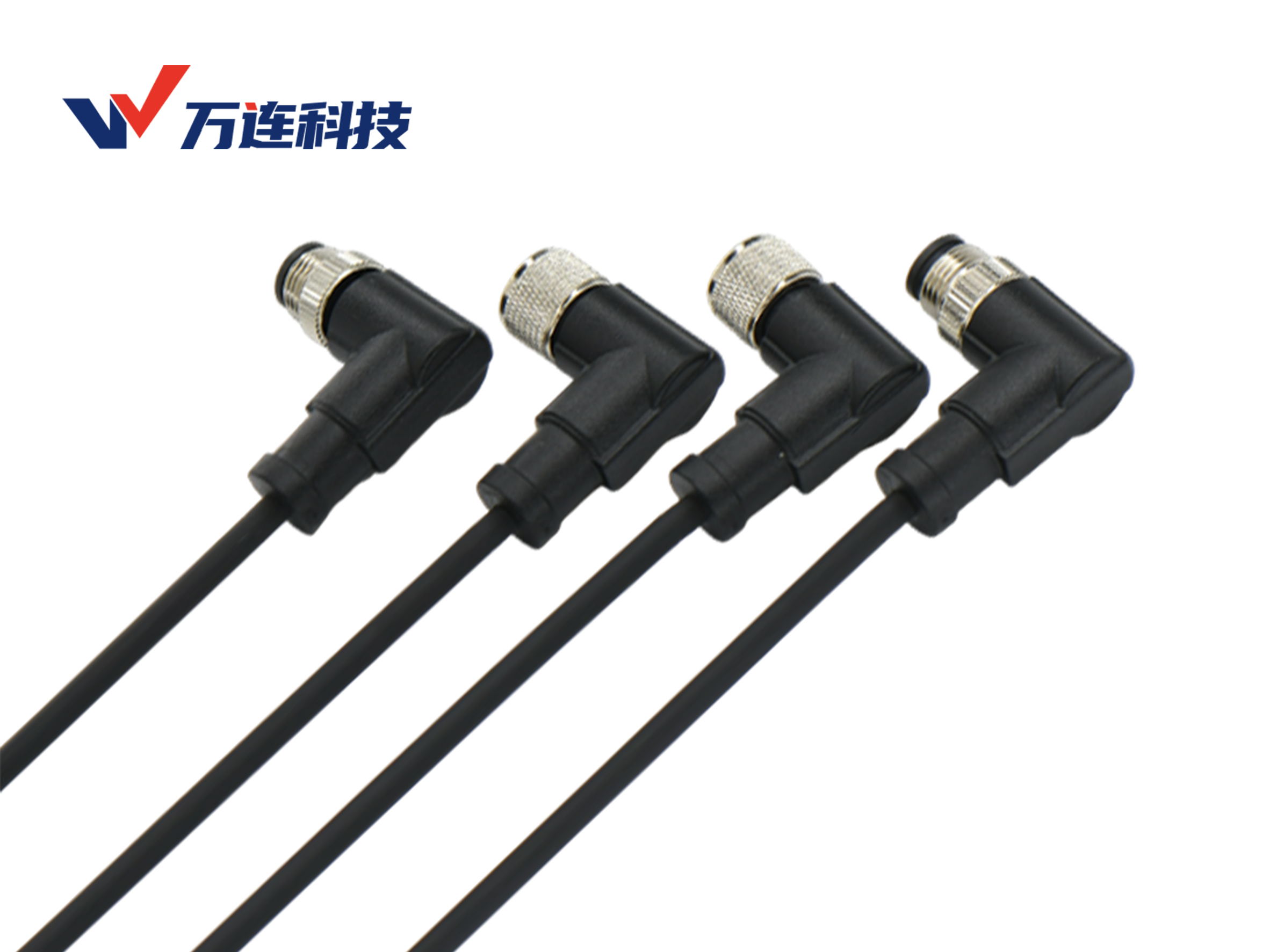

一、双重屏蔽结构：铝箔+镀锡铜的协同防护
双重屏蔽M12连接器的抗干扰能力，源于两层屏蔽的精准分工与协同作用，完全适配设备集群的复杂电磁环境：
铝箔屏蔽层：采用高覆盖率（≥98%）铝箔，紧密包裹线缆芯线，专门阻断100-1000MHz高频电磁干扰（如变频器辐射），减少信号串扰，保障传感器微弱信号传输完整性；
镀锡铜编织屏蔽层：编织密度≥90%，镀锡层厚度≥0.5μm，既增强对10-100MHz低频干扰（如电机运行干扰）的屏蔽效果，又提供机械防护，防止线缆拉扯导致的屏蔽层破损；
结构协同：两层屏蔽层紧密贴合，无间隙、无断点，配合低介电常数PE绝缘层，特性阻抗精准匹配100Ω，避免信号反射，兼顾抗干扰与信号传输效率。

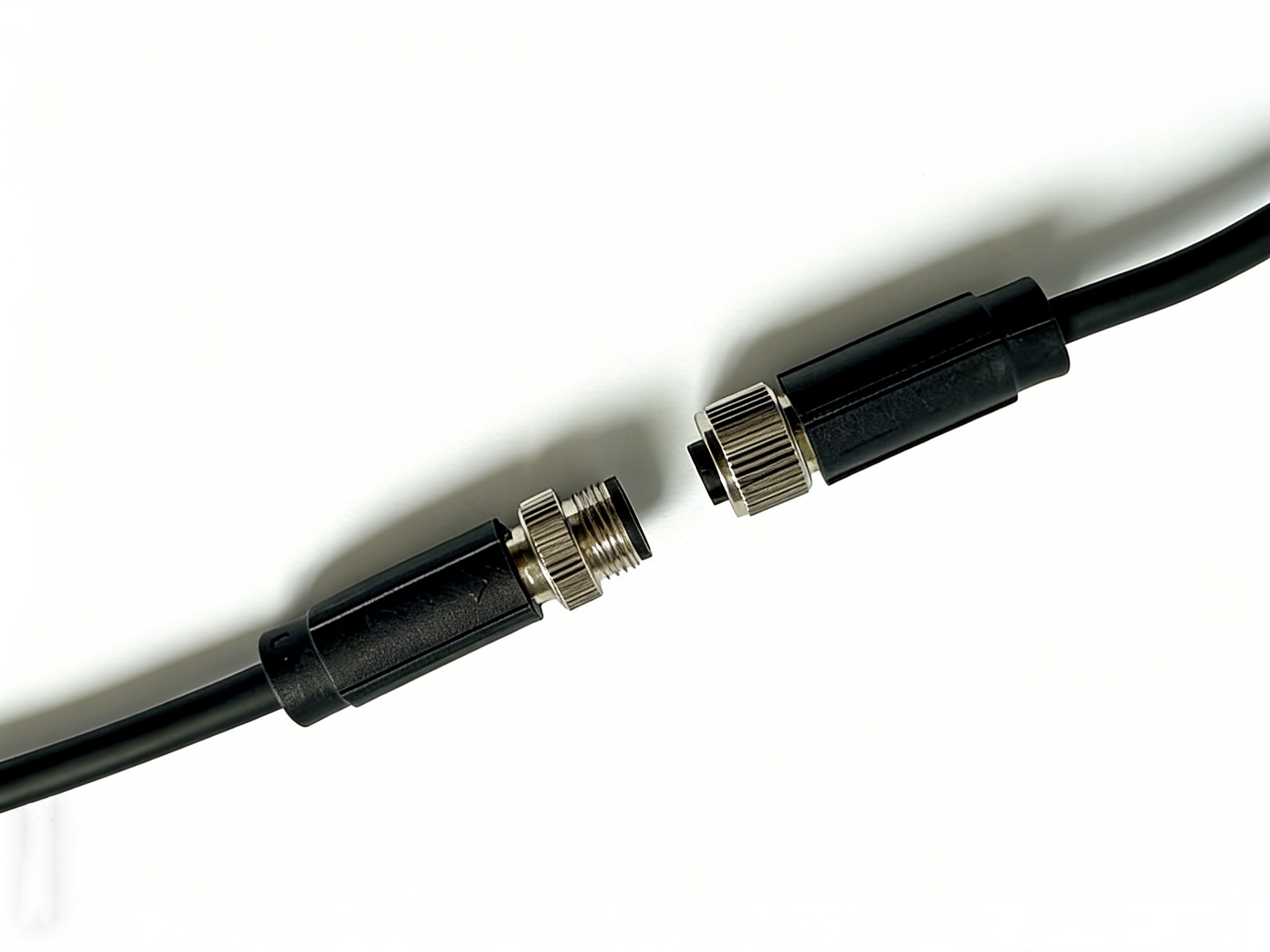

二、360°屏蔽导通工艺：接地电阻≤1Ω的核心保障
屏蔽效能的关键在于屏蔽层与接地的可靠导通，双重屏蔽M12连接器通过专属工艺实现360°无死角导通：
导通结构设计：屏蔽层与连接器金属外壳采用压接+焊接双重固定，外壳选用导电性能优异的黄铜材质，经镀镍处理，确保屏蔽层与外壳360°无缝贴合，无导通断点；
接地工艺优化：采用单点接地原则，连接器外壳通过专用接地端子与设备接地排连接，实测接地电阻≤0.8Ω（远低于≤1Ω标准），快速将干扰信号导入地面；
封装防护：通过一体化注塑工艺封装，避免屏蔽层与外壳连接部位暴露，同时实现IP67/IP68防护（万连科技实测数据），兼顾抗干扰与防水防尘，适配潮湿、多尘的设备集群环境。

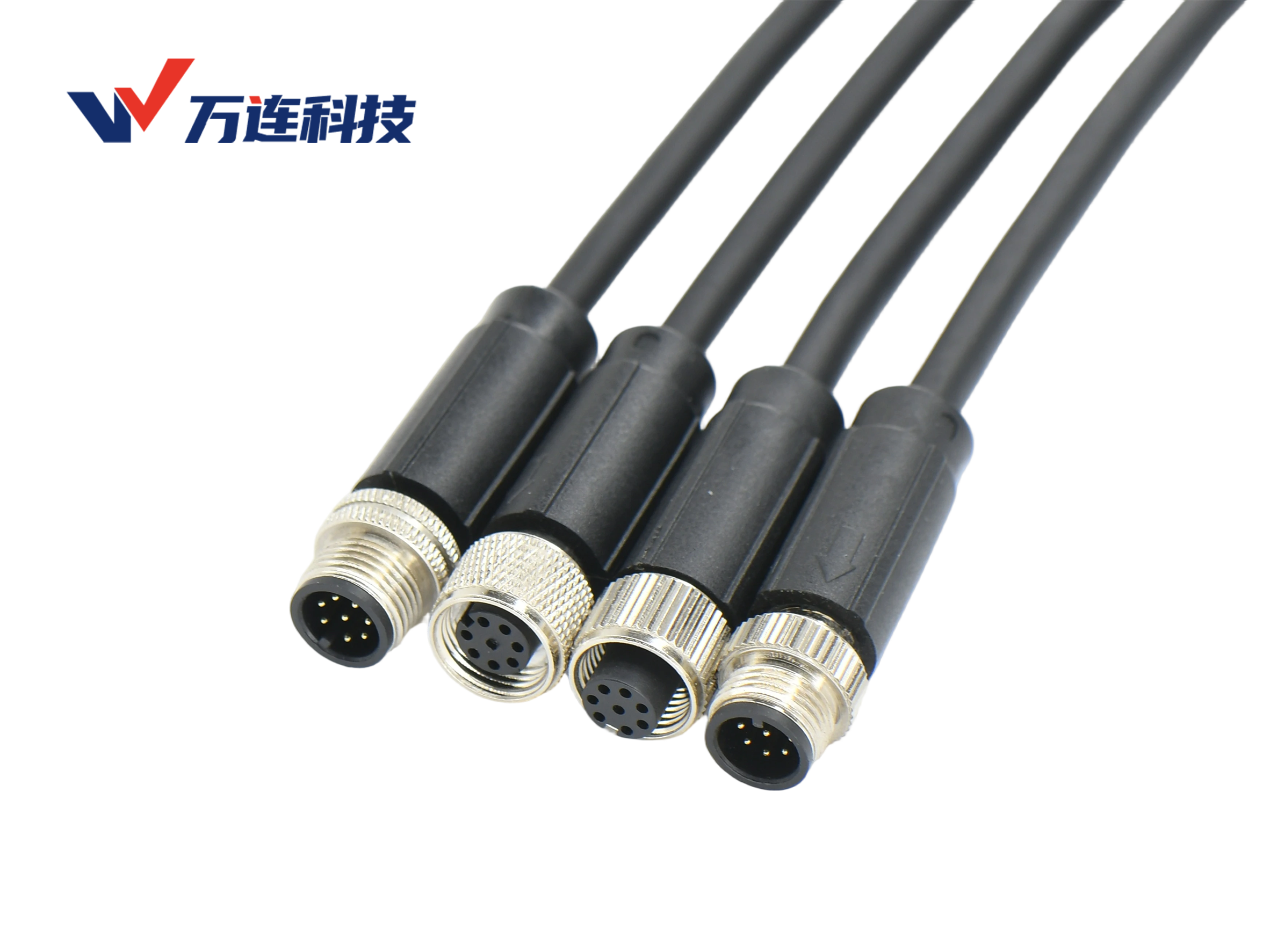

三、屏蔽效能实测：10-1000MHz频段≥88dB
基于万连科技双重屏蔽M12连接器的实测数据，屏蔽效能在关键频段表现优异，完全满足工业EMC标准：
测试频段与结果：在10-100MHz低频段，屏蔽效能≥90dB，有效阻断电机、继电器等设备的干扰；100-1000MHz高频段，屏蔽效能≥88dB，抵御变频器、无线通信设备的辐射干扰；
对比优势：相比单屏蔽连接器（屏蔽效能≤60dB），双重屏蔽设计的信号误码率降低95%以上，在设备集群密集环境中，传感器信号传输误差≤±0.5%，伺服电机控制信号无延迟；
认证合规：产品通过IEC61000-4-3EMC测试、ISO/IATF16949认证，符合工业设备集群的电磁兼容要求。
四、设备集群场景适配：精准破解EMC干扰
1.智能产线设备集群
适配痛点：PLC、伺服电机、传感器密集布局，电磁环境复杂；
解决方案：双重屏蔽M12连接器搭配EMC抗干扰工业线束，连接传感器与控制器，屏蔽效能≥88dB确保高速数据传输无失真。
2.机床集群工作站
适配痛点：多台机床同时运行，电机启停产生强低频干扰；
解决方案：设备集群M12接头通过360°导通接地，快速泄放干扰电流，保障数控系统与检测设备的信号稳定。
3.人形机器人工作站
适配痛点：机器人关节电机、视觉传感器、控制器近距离布局，电磁耦合干扰突出；
解决方案：屏蔽连接器设计适配狭小空间安装，双重屏蔽阻断多设备间干扰，支撑机器人精准动作与环境感知。
抗干扰的核心是全频段屏蔽+可靠导通
双重屏蔽M12连接器的EMC解决方案，本质是通过铝箔+镀锡铜全频段屏蔽，结合360°导通工艺（接地电阻≤1Ω），实现≥88dB的屏蔽效能。万连科技凭借18年技术沉淀与严苛测试，让产品完美适配工业设备集群的干扰环境。
无论是智能产线、机床集群还是机器人工作站，选择双重屏蔽M12连接器与EMC抗干扰工业线束，能从源头阻断电磁干扰，为设备集群的稳定协同筑牢电磁防护墙。
