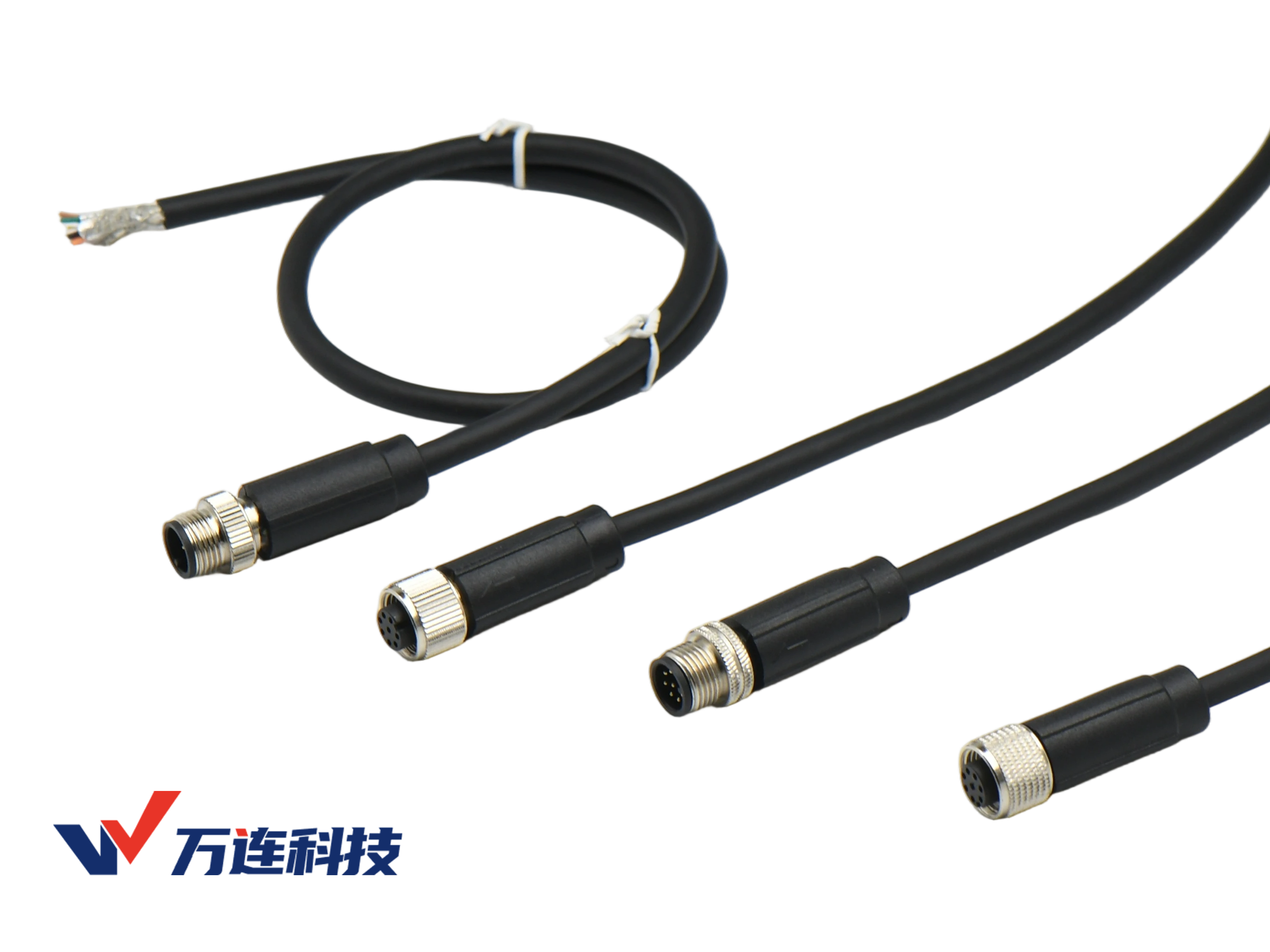

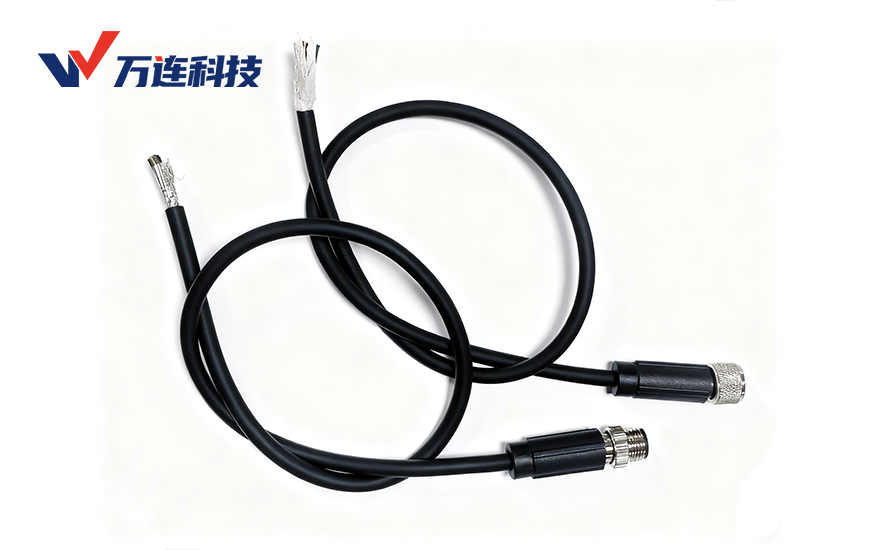

智能产线中，机器视觉的4K/8K图像回传（需≥1GHz高频信号）、伺服系统的微秒级控制指令传输，正面临设备集群化带来的电磁干扰难题——变频器辐射、电机启停噪声、多设备信号叠加，常导致高频信号失真（如视觉图像拖影、伺服定位偏差）。360°全屏蔽M12线束通过高覆盖率屏蔽层+科学接地设计，成为解决这一痛点的核心方案。今天就聚焦全屏蔽M12线束，详解智能产线高频信号线束的抗干扰逻辑，拆解伺服抗干扰M12与机器视觉屏蔽连接器的设计要点。
一、全屏蔽M12线束的核心设计：高频信号的抗干扰铠甲
针对≥1GHz高频信号的传输特性，全屏蔽M12线束的设计核心在屏蔽层覆盖率与结构完整性，每一项优化都直指高频干扰穿透问题：
- 双重屏蔽层：≥95%覆盖率的全频段防护
分层协同设计：采用铝箔+镀锡铜编织双重屏蔽结构，铝箔层选用铝塑复合带（铝箔+聚酯薄膜+导电胶），纵包搭接率≥98%，专门阻断1-10GHz高频电磁干扰（如机器视觉相机的射频噪声）；外层镀锡铜编织层采用0.08mm超细铜丝，编织覆盖率≥95%，编织节距≤8mm，既增强对50MHz-1GHz低频干扰（如伺服电机的电磁辐射）的屏蔽能力，又能保护内层铝箔免受机械损伤；
实测屏蔽效能：双重屏蔽叠加后，屏蔽效能≥80dB（即干扰信号衰减10万倍以上），万连科技全屏蔽M12线束在30V/m电磁辐射测试中（模拟变频器强干扰环境），≥1GHz信号的误码率可控制在10⁻⁹以下，完全满足机器视觉图像传输与伺服指令的可靠性要求；
避坑提醒：避免选用单屏蔽或低覆盖率（＜90%）产品，这类线束在≥1GHz频段屏蔽效能会骤降至40dB以下，高频信号易受干扰导致传输中断。
- 360°无缝导通：无断点的干扰泄放通道
屏蔽层与连接器一体化：线束屏蔽层与M12连接器金属外壳（镀铬铜材质）采用360°焊接工艺，实现无缝导通，接地电阻≤1Ω；相比传统压接工艺（易出现屏蔽断点），这种设计可避免干扰信号在衔接处泄漏，确保干扰能快速导入设备接地端；
接头注塑封装：连接器与线束衔接处采用一体化注塑（材质为耐油PUR），填充所有缝隙，既满足IP67防护（适配产线潮湿、油污环境），又杜绝电磁信号从缝隙穿透，万连科技实测显示，经1000次插拔与15g振动测试后，衔接处仍无屏蔽层松动，高频信号衰减无明显变化。
二、接地方式优化：高频干扰的高效泄放关键
全屏蔽M12线束的抗干扰效果，离不开科学的接地设计——错误接地反而会引入新干扰，针对智能产线场景，需遵循两大原则：
- 单点接地：避免地环流干扰
设计逻辑：全屏蔽M12线束仅在设备端（如机器视觉相机、伺服驱动器）单点接地，接地端子直接连接设备接地排，杜绝线束两端接地产生的电位差（电位差易形成地环流，引发≥1GHz信号串扰）；
实操细节：接地导线选用0.5mm²镀银铜丝（导电率≥106%IACS），与屏蔽层焊接处采用热缩管密封，防止产线油污侵蚀导致接地电阻增大，长期使用后接地电阻波动≤0.2Ω。
- 屏蔽层分层接地：应对复杂干扰场景
适配场景：当产线同时存在高频（≥1GHz）与低频（＜1GHz）干扰（如机器视觉与伺服系统共存），可采用分层接地设计——铝箔层单独连接设备信号地（负责泄放高频干扰），镀锡铜编织层连接设备功率地（负责泄放低频干扰），避免两类干扰在屏蔽层内相互耦合；
万连工艺实例：其分层接地全屏蔽M12线束，在伺服与视觉混合产线中，可使伺服定位误差从±0.1mm降至±0.02mm，机器视觉图像的清晰度提升30%，完全解决信号串扰问题。
三、场景适配：机器视觉与伺服系统的细节优化
全屏蔽M12线束需结合不同高频信号场景做针对性调整，确保抗干扰性能与应用需求精准匹配：
- 机器视觉场景：高频图像信号的保真传输
编码与接口适配：选用X编码M12连接器（符合IEC 61076-2-109标准），8芯设计支持CAT6A标准，特性阻抗精准匹配100Ω（±5%），避免≥1GHz图像信号因阻抗不匹配产生反射（反射会导致图像拖影）；
线束长度控制：考虑到高频信号的衰减特性，机器视觉用全屏蔽M12线束长度建议≤5m，5m内≥1GHz信号衰减≤3%，若需更长传输距离，可搭配屏蔽中继器，确保图像无失真。
- 伺服系统场景：控制指令的稳定传输
抗振动强化：线束护套内置凯夫拉抗拉纤维，引张强度≥89N，屏蔽层采用编织+绕包复合结构，在15g加速度振动测试中（模拟伺服电机高频运转），连续100万次振动后，接触电阻波动≤1mΩ，控制指令传输无延迟；
耐温与耐油：选用耐温-40℃~105℃的PUR护套，抗油等级达ISO 1817标准，适配伺服系统周边的油污、温度波动环境，长期使用（≥3年）无护套老化、屏蔽层腐蚀问题。
高频信号抗干扰的核心是全屏蔽+精准接地
360°全屏蔽M12线束的设计，并非简单叠加屏蔽层，而是通过≥95%覆盖率的双重屏蔽、360°无缝导通与科学接地，为智能产线的≥1GHz高频信号构建无干扰通道。无论是机器视觉的高清图像传输，还是伺服系统的精准控制，这套方案都能实现低失真、低延迟的信号传输。
随着智能产线向高密度设备+更高频信号演进（如8K视觉、千兆伺服通信），全屏蔽M12线束的抗干扰能力将成为产线稳定性的关键。选型时，需重点核查屏蔽层覆盖率、接地方式与场景适配性，而非仅关注屏蔽标识——只有符合这些设计标准的产品，才能真正适配智能产线的高频信号传输需求。
