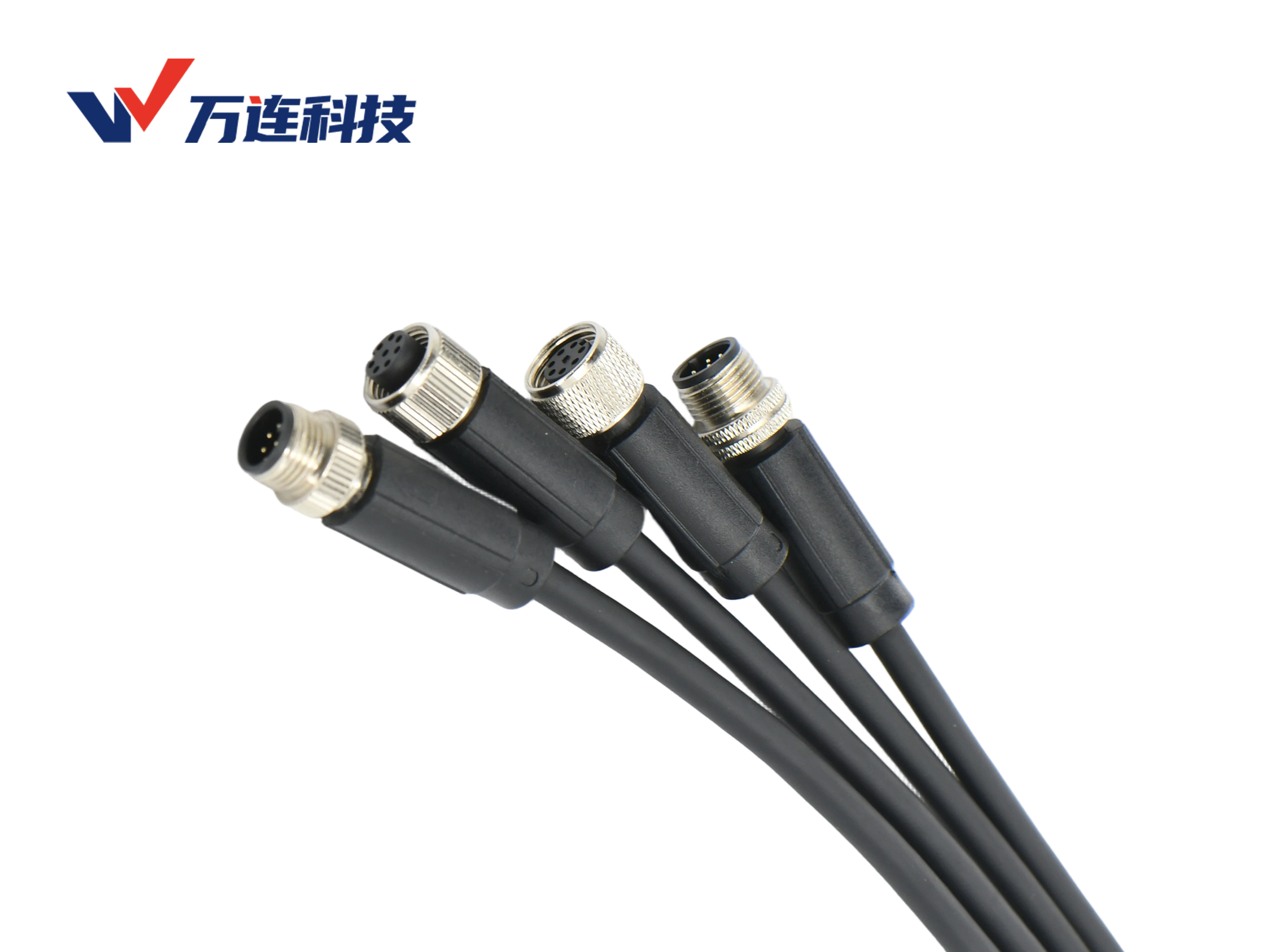

M12屏蔽线束的抗干扰与信号稳定性，核心取决于设计参数的精准把控——屏蔽层、导体、阻抗等任一参数偏差，都会让屏蔽功能失效。2026年工业以太网向10Gbps升级，人形机器人、智慧工厂对信号完整性要求激增，精准设计参数已成核心命题。本文拆解关键参数与实操技巧，结合万连科技经验，让技术落地更高效。
一、核心参数详解：决定屏蔽性能的关键
1.屏蔽层类型与覆盖率
屏蔽层是抗干扰核心，分铝箔、镀锡铜丝编织或“铝箔+编织”双重屏蔽，覆盖率需≥90%（高端场景≥95%）。万连传感器NTC定制线束双重屏蔽覆盖率98%，干扰衰减≥65dB@1GHz。单一铝箔适配静态场景，编织屏蔽耐弯曲（适配机器人关节），双重屏蔽兼具优势，误码率≤10⁻⁹。
2.导体规格与材质

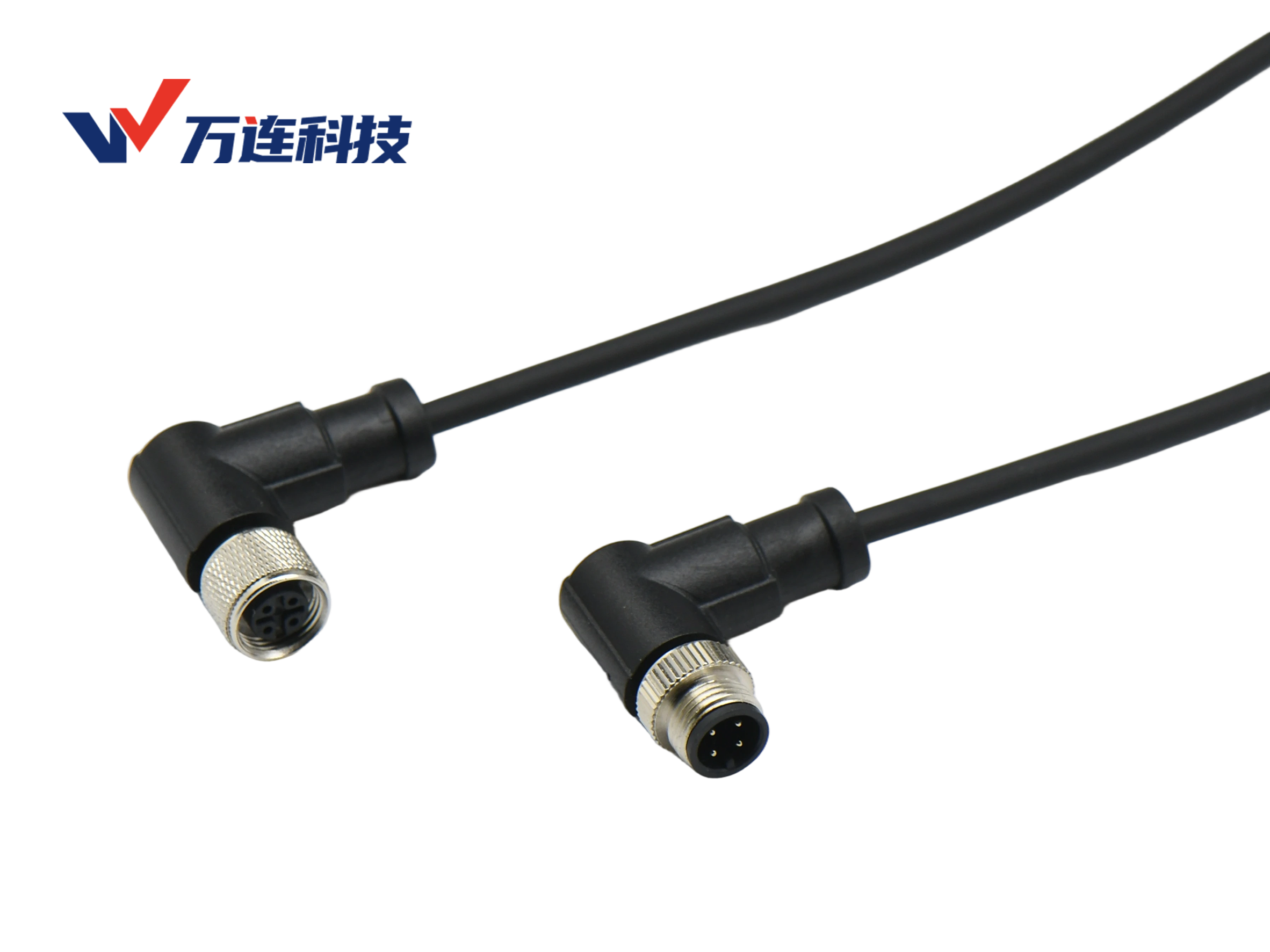

导体需选≥99.9%导电率无氧铜，常用22-26AWG（0.32-0.13mm²），股数≥19股精绞。万连M12成型线束用24AWG/19股导体，弯曲寿命≥500万次，配合≥1.2μm镀金触点，接触电阻≤3mΩ。线规越粗衰减越小但外径增大，多股导体柔韧性比单股高3倍，适配动态场景。
3.绝缘材质与厚度
优先选低介电常数（εr≤2.5）PPS/PTFE材质，介电损耗≤0.002@1GHz，厚度公差≤±0.05mm。万连M12高速屏蔽线束用改性PPS绝缘层，厚度0.8-1.0mm。低介电材质减少信号损耗，适配1Gbps+传输，厚度需按50Ω/100Ω阻抗精准计算，避免击穿或阻抗失配。
4.接地方式与工艺
传输≤100米单端接地（一端接设备接地端），＞100米可双端接地，接地电阻≤4Ω。万连线束通过屏蔽层与连接器外壳可靠连接，接地不良会让屏蔽层成“干扰天线”，规范接地可提升信号完整性40%以上。
5.特性阻抗
需匹配设备阻抗（50Ω射频/100Ω工业以太网），偏差≤±5%。万连通过控制导体间距（如4.20mm）与绝缘厚度，反射损耗≤-25dB@1GHz，阻抗失配会导致信号反射，误码率从10⁻⁹飙升至10⁻⁶。
二、设计技巧：参数协同优化
1.屏蔽与接地协同
双重屏蔽需铝箔与编织层连接后接地，动态场景加缓冲层防屏蔽层断裂，万连M12拖链线束弯曲100万次屏蔽性能无衰减。
2.导体与绝缘匹配
1Gbps+传输选24AWG精绞导体+PTFE绝缘；电源与信号混传时，电源导体线规粗2-3档，100Ω阻抗线束绝缘厚度建议0.9mm，配合4.2mm芯线间距。
3.环境适配调整
户外选镀锡铜丝屏蔽+IP68防护，万连DS系列盐雾环境寿命延长2倍；高温场景选≥125℃耐温材质，避免参数漂移。
4.工艺保障参数
自动化设备控制导体绞合节距误差≤±0.5mm，绝缘厚度公差±0.03mm，在线检测屏蔽层完整性，不良率≤0.1%。
M12屏蔽线束设计核心是参数精准匹配需求。万连科技通过精细化控制，打造适配不同场景的产品。工业智能化升级下，理解参数逻辑才能发挥抗干扰优势，未来参数设计将向定制化精准匹配发展，推动性能升级。
