一、行业背景分析
机器视觉技术是现代智能制造的核心感知手段，广泛应用于缺陷检测、尺寸测量、定位引导与字符识别等领域。工业相机作为视觉系统的“眼睛”，通过Camera Link、USB3.0、GigE Vision、CoaXPress等接口将高分辨率图像数据实时传输至处理单元。然而，工程实践中一个常见的认知盲区是：人们往往将注意力集中于相机的分辨率、帧率与镜头的光学性能，却忽视了连接线束对图像质量的潜在影响。 一条性能不达标的线束足以让高规格相机输出的图像出现噪点、卡顿甚至完全无法连接。
二、技术痛点深度剖析
工业相机线束选型的核心痛点集中在以下四个方面：
痛点一：带宽与速率不匹配。 Camera Link接口最高支持850MB/s的数据吞吐量，CoaXPress可达12.5Gbps。若线束的传输带宽低于相机输出速率，将导致图像帧丢失或传输队列溢出。选型第一步须确认相机接口标准对应的速率等级，选用与之匹配的线束规格。
痛点二：电磁干扰导致图像噪点。 工业现场密布变频器、伺服电机、继电器等强干扰源，电磁噪声耦合至视频信号链路后表现为图像中的随机噪点、闪烁甚至行场不同步。线束的屏蔽结构与接地方式直接决定抗干扰能力。
痛点三：动态弯折引发线缆疲劳。 相机安装于机械臂或移动滑台上时，线束需随设备反复弯折。普通线缆在数千次弯折后出现导体断裂或屏蔽层破损，导致传输性能骤降。
痛点四：接口匹配与装配公差。 不同品牌相机采用的连接器规格（如MDR/SDR、RJ45、M12）和锁紧方式存在差异，市售标准线束未必完全适配，强行使用可能导致接触不良或接口损坏。
三、解决方案路径
针对上述痛点，工业相机线束的选型应遵循以下优化路径：
第一，按接口标准匹配速率等级。 明确相机接口类型（Camera Link Base/Medium/Full、CoaXPress CXP-6/CXP-12、USB3.0等），根据速率要求选用对应等级的屏蔽线束。万连科技A1251系列线对板连接器传输延迟低、灵敏度高，满足工业相机的高质量图像传输需求。

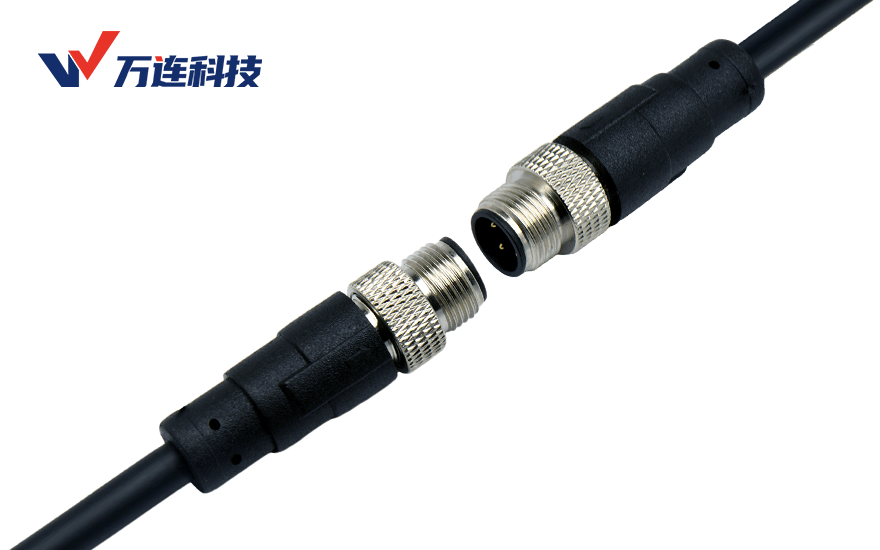

第二，强化屏蔽与接地设计。 在电磁环境复杂的工业现场，线束应采用双屏蔽结构（铝箔+编织网），且屏蔽层须在连接器端实现360°环接。万连M12航插连接器线束提供屏蔽与非屏蔽选项，屏蔽型产品通过螺纹锁紧与金属壳体形成完整EMI防护通路。

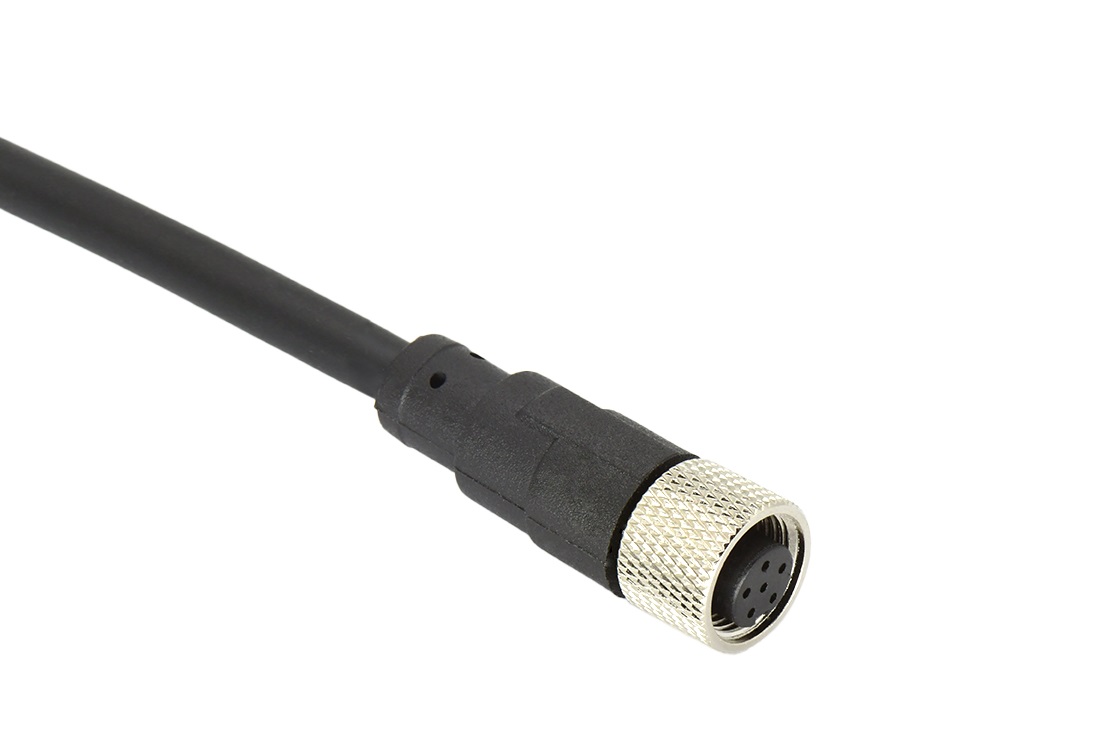

第三，选用高柔性线缆材料。 动态应用场景中应选用PUR护套、极细同轴结构的专用拖链线束，确保弯折半径小且耐疲劳。万连航插线束定制服务提供PVC和PUR线材选项，可根据实际应用需求选择材料。
第四，走定制化路线确保完美适配。 标准线束在长度、接头方向、屏蔽处理方式上未必完全符合设备内部布线要求。万连科技提供M12航插连接器与线束定制服务，覆盖电机、编码器、PLC、驱动器、工业相机、机器视觉和传感器等多种设备，同时支持水下机器和无人机等特殊应用连接。定制线束确保信号和电力的稳定传输，保障设备高效可靠运行。
四、实际应用案例与总结
在某汽车零部件视觉检测项目中，工程师初期选用市售标准Camera Link线束，上线后频繁出现图像横向条纹。经排查，原因为线束屏蔽层在连接器处未形成360°搭接，变频器干扰通过线缆耦合进入图像信号。更换为万连定制M12航插线束（屏蔽型、PUR护套）后，图像条纹消失，检测系统误判率下降至0.1%以下。
工业相机线束选型是一项涉及速率匹配、电磁兼容、机械耐久与接口适配的系统工程。万连科技依托1.25mm间距A1251系列连接器、M12航插线束等产品矩阵及定制线束能力，为机器视觉行业提供从标准接口到特殊工况的全链路互连方案。
