防水防尘能力是户外、车用及工业连接器的基本要求。万连科技系统解读IEC60529标准中IP防护等级的含义，重点分析IP67、IP68及IP69K的测试差异。详细阐述O形圈、密封垫、灌封及双密封结构的设计要点与材料选型，为实现高可靠密封连接提供工程指南。
连接器在潮湿、淋雨、浸没或高压喷洗环境中，水汽与灰尘侵入将导致绝缘下降、接触腐蚀。IP防护等级量化了外壳对固体异物和水的防护能力。科学设计密封结构是连接器环境适应性的保障。
1.IP防护等级解读
IP代码由两位数字组成：
- 第一位（防尘）：5级为防尘（有限进入，不干扰运行）；6级为尘密（完全防止灰尘进入）。
- 第二位（防水）：6级为猛烈海浪/强喷水；7级为短时浸没（1m/30min）；8级为持续浸没（由供需双方约定）；9K级为高温高压喷水（80°C/80~100bar）。
IP67连接器可承受临时浸水，而IP69K专用于需高温高压清洗的车辆（如工程机械）。
- 密封结构设计与材料
- O形圈/密封垫：最常用的径向或轴向密封。材料选择是关键：
- 硅橡胶：耐高低温（-55°C~200°C），弹性好，但耐磨性一般。
- 氟橡胶（FKM）：耐油、耐化学性优，适用于引擎舱。
- 丁腈橡胶（NBR）：成本低，耐油，但耐候性较差。
- 灌封（Potting）：在连接器尾部灌入环氧树脂或聚氨酯胶，实现永久性密封，防潮防尘且提高抗震性。

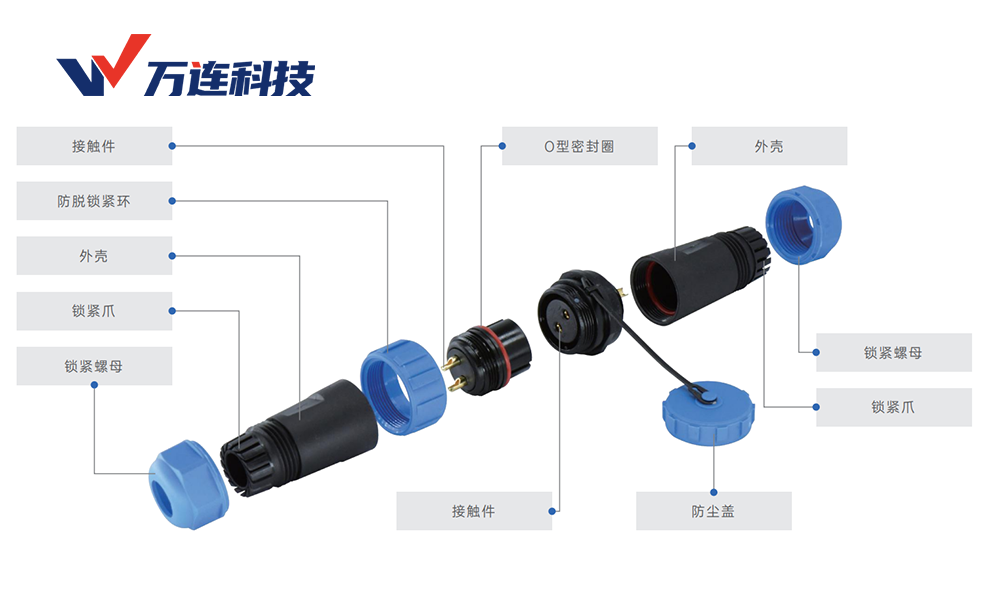

- 双密封结构：内外层密封圈配合，外层阻挡大颗粒及高压水流，内层提供最终水密保障。常与通气孔（防水透气膜）配合以平衡内外气压，防止密封圈被吸入。
- 密封尺寸与压缩率
O形圈密封效果取决于压缩率。推荐静密封压缩率15%~25%，动密封8%~12%。沟槽尺寸需严格按照O形圈线径设计，确保压缩量在合理区间，避免过压缩导致永久变形或安装困难。
4.IP69K的特殊要求
IP69K测试要求连接器在高温（80°C）高压（8~10MPa）水流冲击下保持密封。这要求：
- 壳体与密封圈材料耐高温老化。
- 结构刚性足够，防止高压水流将密封圈冲出间隙。
- 采用金属外壳或高强度工程塑料（如PPA）。
5.验证与常见失效
密封试验包括气密测试（正压或负压）、浸水试验及喷水试验。常见失效模式有：密封圈扭转/切损、压缩永久变形、低温下弹性丧失、壳体变形导致间隙超差。
连接器密封设计是结构、材料与工艺的精密协同。依据目标IP等级，正确选择密封形式、材料与压缩量，并通过严格试验验证，才能确保连接器在恶劣环境中长期可靠运行。
