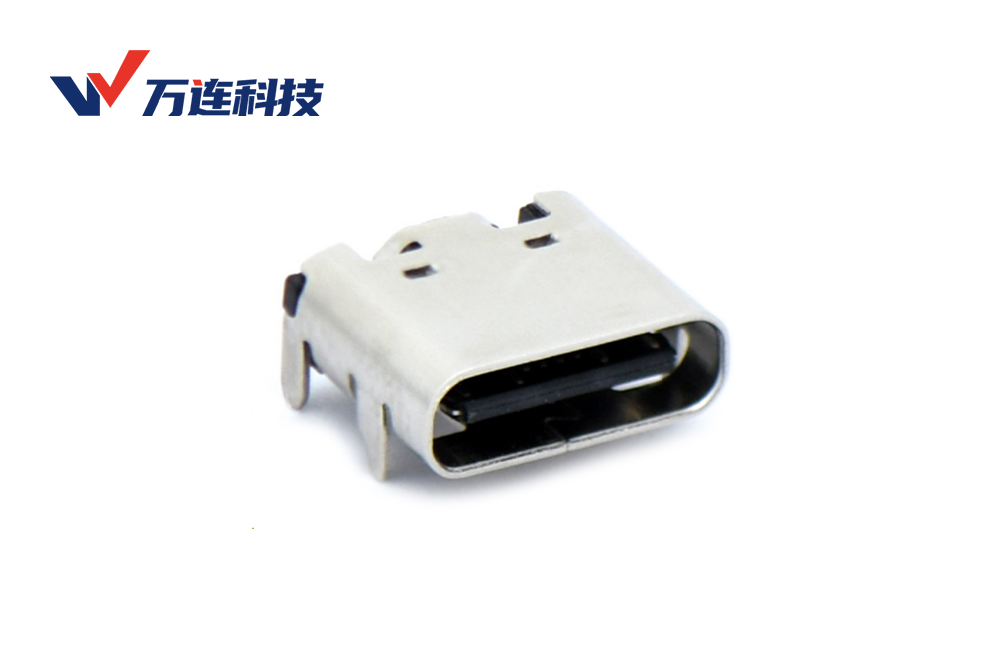

14PinType-C公头连接器在客户端装配时反馈插拔力过大（峰值>35N），远超USBType-C规范上限20N。万连科技系统分析导致插拔力超差的根因：公头Latch弹性臂与塑胶内壁存在干涉摩擦，以及母座中板挂钩开槽尺寸偏小导致刚性刮擦。通过优化Latch折弯角度、修整塑胶避让槽并放宽中板挂钩槽公差，成功将插拔力降至18N以下。
某批次14PinType-C公头缆端连接器插入力偏大，操作手感僵硬，部分样品母座端子弹片被顶歪。实测插入力峰值32~38N，远高于规格要求的5~20N。拔出力亦偏高，存在损伤母座风险。
1.插拔力异常原因排查
采用力-位移曲线测试仪绘制完整插拔行程曲线。曲线显示在插入行程1.5~2.5mm段出现异常陡升峰，对应公头Latch进入母座中板区域的时间点。初步推断异常力来源于Latch结构的非正常摩擦。
拆解公头观察Latch弹性臂表面，发现两侧均有明显刮擦亮痕，且对应塑胶内壁位置存在磨损沟槽，证实Latch与塑胶间存在干涉。
2.根因分析
- Latch与塑胶干涉：公头Latch为不锈钢冲压件，折弯后弹性臂在自由状态下向外张开。设计允许Latch在插入时被母座中板压缩收拢。但该批次塑胶壳体Latch避让槽深度不足，导致Latch在未接触中板前已与塑胶壁干涉，额外增加摩擦力。
- 中板挂钩尺寸不匹配：母座中板两侧挂钩开槽宽度标称0.70mm，实测批次均值0.66mm（偏下限）。公头Latch料厚0.30mm，双面镀层后约0.32mm，单侧理论间隙仅0.17mm。偏下限中板槽使Latch插入时产生刚性接触，摩擦系数急剧升高。
3.模具修改对策
- 公头塑壳修模：将Latch避让槽深度加深0.15mm，确保Latch自由状态下不与塑胶接触。
- 母座中板修模：挂钩槽宽度由0.70±0.03mm调整为0.78±0.03mm，增大单侧间隙至0.23mm以上。
- Latch预压角度优化：将Latch折弯后自由角度由28°调整为24°，减小初始张角，降低插入时压缩阻力。
4.效果验证
修模后批次插拔力测试：插入力峰值16~19N，拔出力12~15N，均满足规范要求。力-位移曲线平滑，前端异常陡升峰消失。连续插拔10,000次后力值衰减<15%，符合寿命标准。
Type-C插拔力超差多源于Latch与中板的配合精度不足。通过优化塑壳避让空间、放宽中板挂钩槽公差及控制Latch预压角度，可有效降低插拔力并改善手感。此类问题应在模具DFM阶段通过公差仿真提前识别。
