LED显示屏模组内部的排线连接系统是最终图像信号传递的“最后一厘米”，其可靠性直接决定画面呈现质量。固定位置不亮、整块色斑与竖条花屏等常见故障，往往根源于模组内IDC刺破式连接器接触不良或LVDS/FPC排线失效。万连科技深入剖析IDC连接器刺破不彻底、接触压力衰减及装配不当三类核心故障机理，对比LVDS屏线与FPC软排线的应用差异与失效边界，提出模组内部连接系统的选型规范与装配工艺指南。
LED显示屏模组内部，驱动IC输出的并行RGB信号与时钟信号通过排线连接至灯板。这一“最后一厘米”的连接系统若出现接触不良，将直接导致灯板扫描时序错误——表现为固定行/列不亮、整块色斑或竖条花屏。由于模组数量多、排线密集，现场排查困难且更换耗时。万连科技从连接器原理与失效模式切入，为维护工程师与系统设计者提供系统性分析。
- 1. IDC刺破式连接原理与常见缺陷

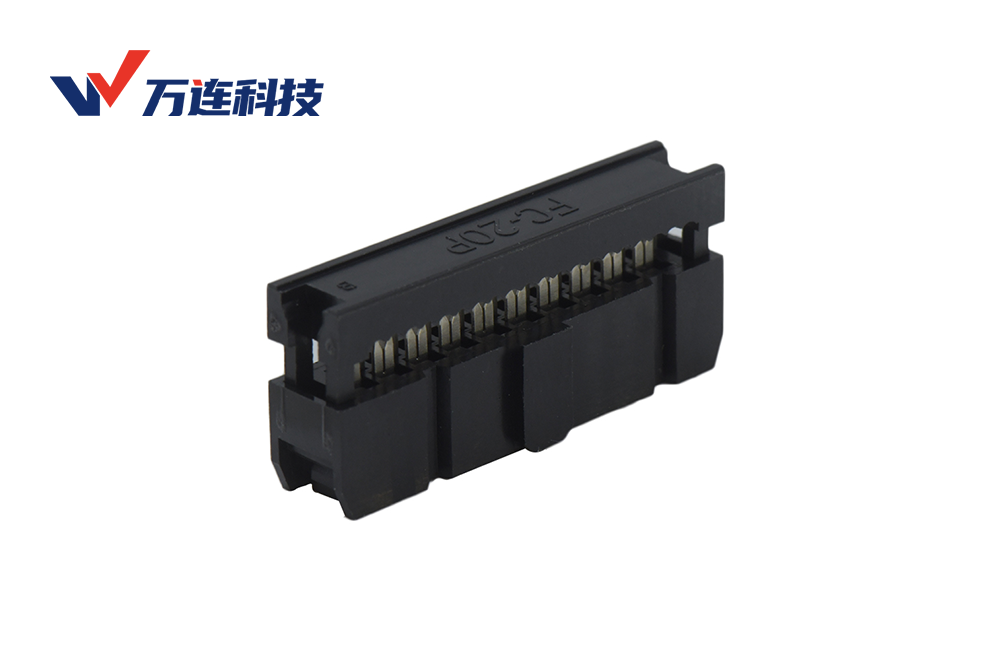

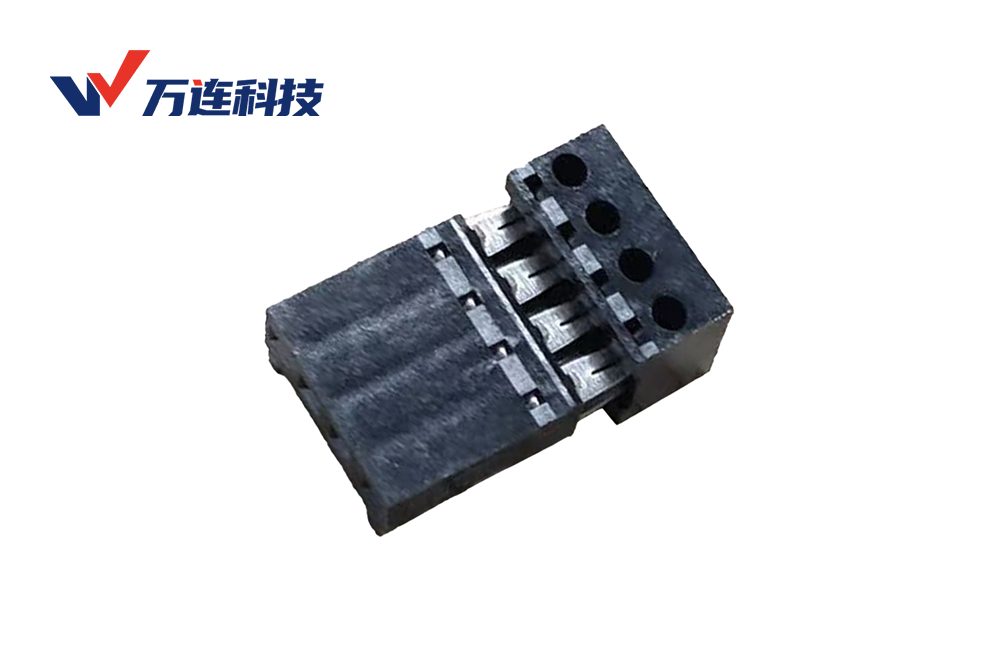

IDC技术依靠端子的锋利刃口直接刺穿导线绝缘层，在物理切开绝缘皮的同时与内部铜导体形成紧密接触，无需剥线。这一高效工艺的可靠性取决于多个精密配合：
- 槽口宽度与线径匹配：槽口设计宽度需略小于导线铜丝直径，压入时导体被挤压变形，产生气密接触。若槽口过宽，接触压力不足；若过窄，导体过度变形甚至断裂。
- 刺破完整性：端子刃口必须彻底切开绝缘层，若绝缘材料残留在接触界面，将导致高阻或间歇性开路。
- 长期应力松弛：端子弹性臂在持续应力下会发生蠕变，接触压力随时间衰减。加速试验表明，高温环境下（85°C）1000小时后正向力可衰减15%~25%。
- 2. LVDS屏线与FPC软排线的应用差异与失效模式

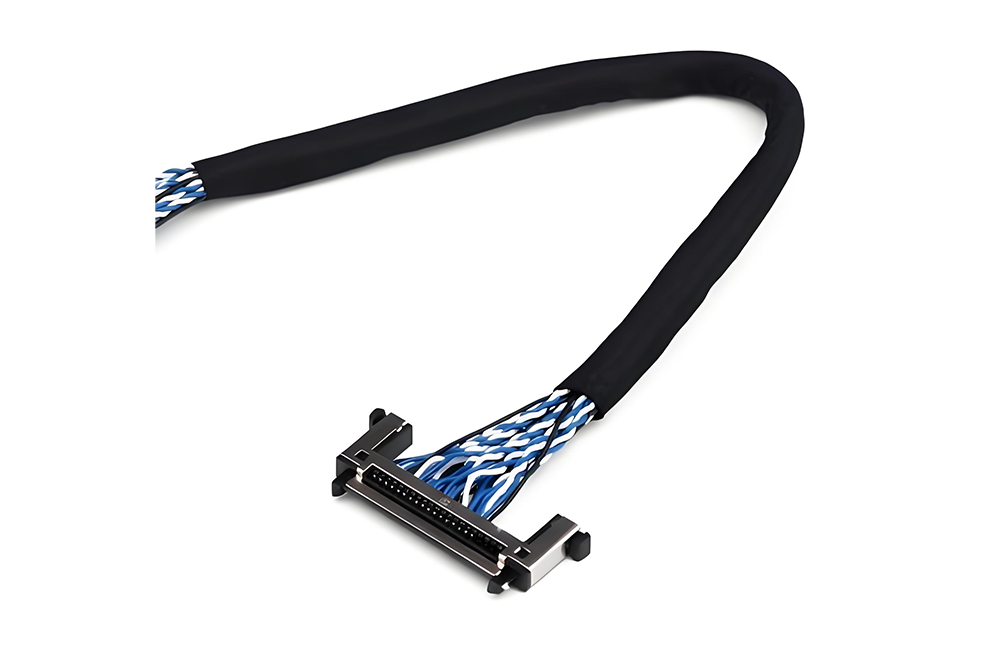

- LVDS屏线：采用差分信号传输，抗共模干扰能力强，适用于模组间较长距离链路。失效模式主要为连接器插合端子的微动腐蚀——振动导致镀锡端子氧化碎屑堆积，接触电阻升高。

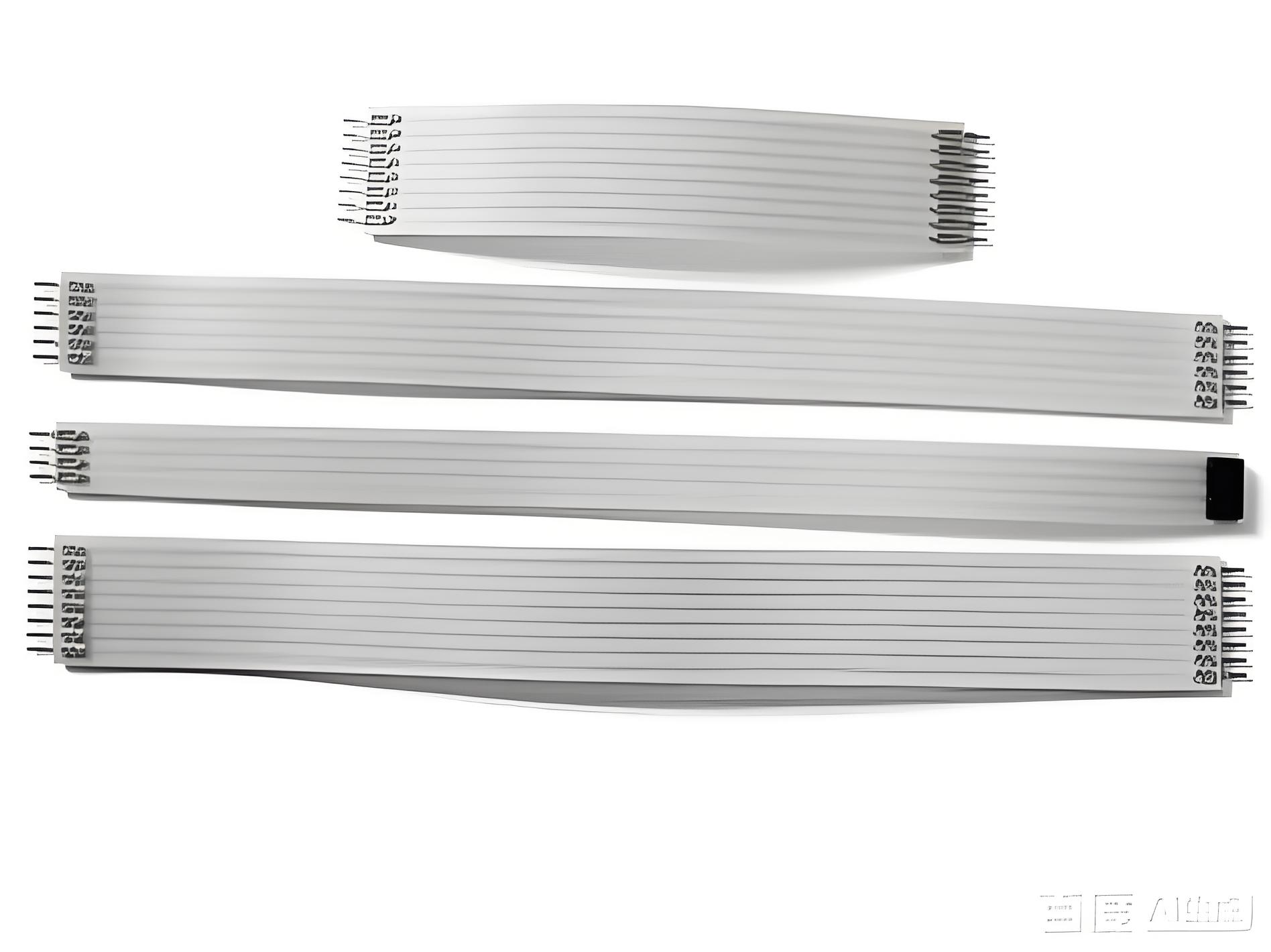

- FPC软排线：柔性好、空间占用小，适合紧凑模组内部连接。失效模式集中于弯折疲劳——FPC铜箔在重复弯折处产生微裂纹，最终断裂，表现为断路或阻抗突变。FPC插接端也常见金手指氧化或接触弹片疲劳。
- 3. 装配工艺规范：被忽视的可靠性要素
现场装配是排线连接系统失效的易发环节：
- IDC压接：需使用专用压接工具，确保一次压接到位。半压接状态（绝缘层未完全刺穿）是隐性失效的主因，出厂检测往往无法筛除，在现场振动与温变条件下暴露。
- LVDS/FPC插接：插接需平行推入，斜插可能造成端子弯曲或接触偏位。插接到位应有清晰的手感或声响反馈。
- 线缆应力消除：排线在模组内部走线需留出适当松弛长度并固定，避免插接点承受持续的拉拽应力。
- 4. 选型升级建议
- IDC方案：选用槽口精密冲压成型、端子镀锡后润滑处理的工业级IDC连接器；万连科技IDC排线方案采用磷青铜端子+雾锡镀层+预涂触点润滑剂，提高刺破可靠性与长期接触稳定性。
- LVDS方案：插合端子选用预镀镍镀金，降低微动腐蚀风险。
- FPC方案：弯折区设计补强板分散应力，金手指镀金厚度≥0.3μm。
模组内部排线连接是LED显示系统的“毛细血管”，其可靠性直接影响最终图像质量。万连科技工业连接器线束通过精密IDC工艺、抗氧化镀层与装配规范，为模组内部信号传输提供可靠连接方案。
