在工业平板电脑、便携式储能电源和紧凑型嵌入式系统等应用中，PCB板面空间往往极为有限，传统垂直插拔的Type-C接口无法满足水平出线的布局需求。万连科技侧插式Type-C母座连接器正是为解决这一结构矛盾而设计的90度侧插Type-C连接器。DIP插装式引脚从PCB侧面垂直插入焊接，使Type-C接口的插拔方向与PCB平面平行，从而在紧凑的机箱高度空间内实现大电流接口的可靠部署。

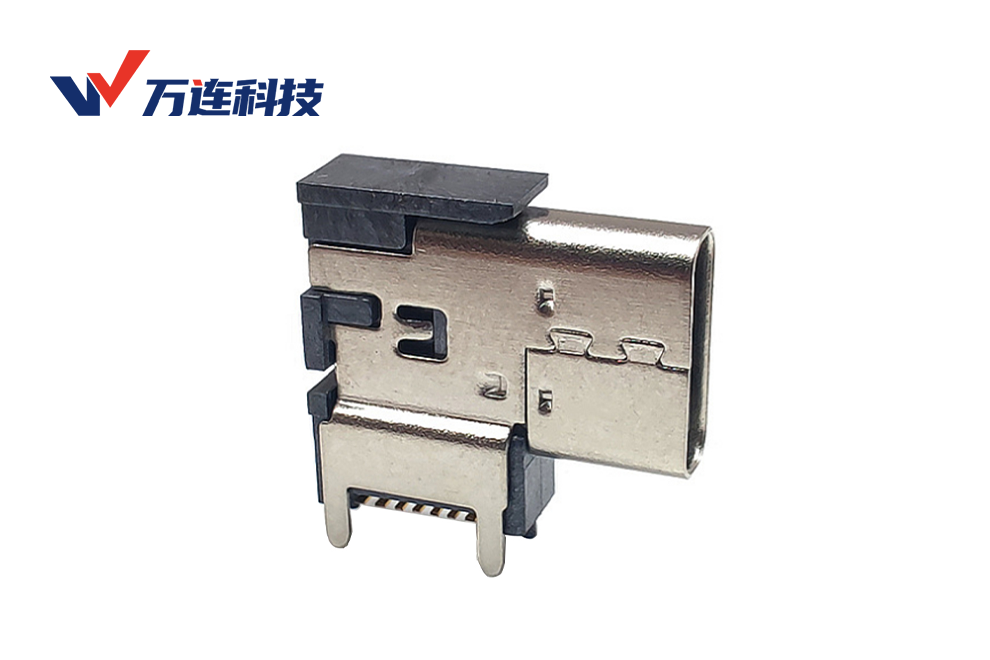

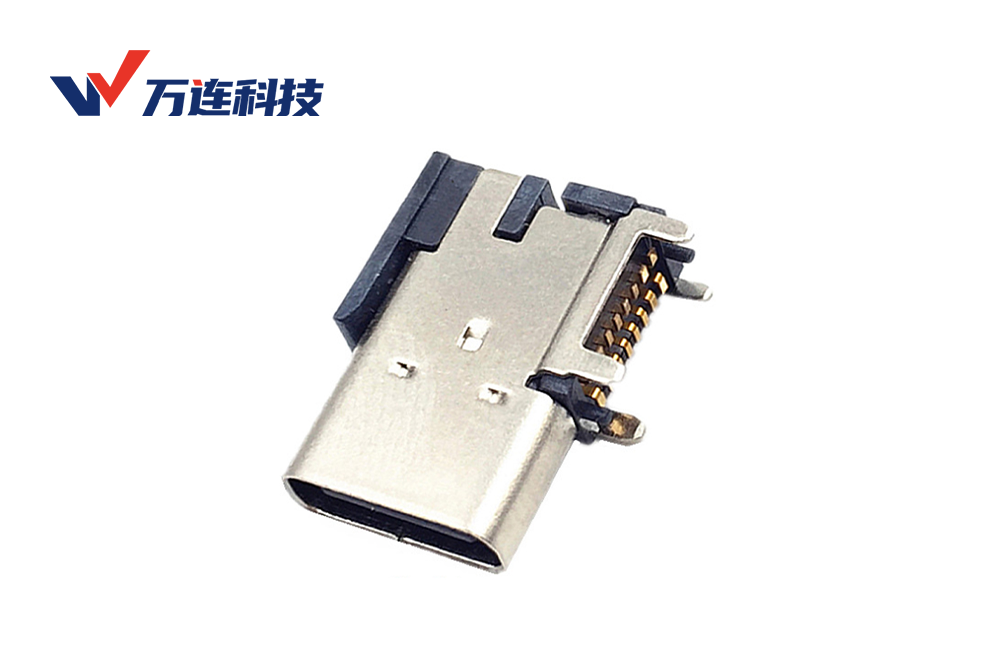

万连科技Type-C 14P侧插母座采用立式DIP 90°安装方式，加高CH=7.13mm的设计为PCB布局提供了充分的结构适配空间——这个加高尺寸意味着Type-C接口的中心线距离PCB表面7.13mm，既保证了外壳与机箱面板的贴合度，又为底部元器件留出了布板间隙。产品符合RoHS环保标准，支持USB 2.0协议标准。
电气参数与5A大电流能力
电气性能方面，万连科技14P侧插母座额定电流达5A，额定电压20V，是典型的大电流Type-C母座配置。5A载流量覆盖了当前主流PD快充协议的最高电流等级，可满足从手机快充到笔记本电脑供电的全场景需求。接触电阻控制在40mΩ Max以内，绝缘电阻达100MΩ Min，确保相邻信号引脚之间的电气隔离——在潮湿环境下，高绝缘电阻意味着更低的漏电流，避免因水汽侵入导致的信号串扰或短路风险。耐电压100V AC进一步验证了高耐压Type-C母座在电气异常工况下的安全裕量。
材料选型与机械可靠性
材料选型上，万连科技侧插式母座的外壳采用SUS不锈钢镀镍处理，镍镀层在为不锈钢基底提供额外防腐屏障的同时，赋予外壳表面均匀的金属光泽。胶芯材质为LCP工程塑料，阻燃等级UL94V-0，热变形温度高达280°C以上，可从容应对无铅回流焊的峰值温度挑战。LCP的极低吸湿率（通常<0.1%）使其在SMT产线上无需特殊烘烤管控，降低MSL等级要求。端子基材选用铜合金（Copper Alloy），兼顾导电性与弹性，实现稳固的插拔手感。不锈钢中间板的加入增强了母座的整体结构强度，防止长期插拔中的壳体变形。
机械性能方面，14P侧插DIP母座插入力2kgf Max、拔出力0.8kgf Min。这一力学窗口在Type-C规范推荐范围内——插入力上限确保用户不会感到费力，拔出力下限保证插头在振动和线缆拖拽下不会意外松脱。产品可耐受24小时260±5°C的高温焊接环境，确保DIP焊接工艺中胶芯不发生热变形或起泡。
万连科技侧插式Type-C母座广泛应用于便携式储能电源充电接口、工业平板电脑I/O面板、嵌入式控制器调试端口、车载电子设备充电模块及智能家居控制面板等场景。对于需要在有限空间内布置Type-C接口的设备制造商而言，侧插Type-C DIP连接器以90°出线方向节省了设备厚度空间，避免线缆过度弯折带来的应力集中和寿命衰减，是紧凑型设备Type-C接口的优选方案。
