拖链线束是自动化设备里最 “劳苦” 的部件：跟着运动轴每天往复几万次，设计不到位时，普通线材三两个月就断芯，设备停机换线束、调精度，损失远超线束本身。很多工程师把拖链线束坏归结为线材不行，其实八成的早期失效源于系统设计错误，弯曲半径没算、行程没留、布线没规矩。本文把拖链线束的工程设计要点讲透。
行程计算：长度不是量出来的，是算出来的
拖链线束长度有标准工程估算方法。拖链固定点布置在行程中点时，线束长度 ≈ 行程长度 × 0.5 + 弯曲圆弧段展开长度 + 固定端预留长度 + 移动端预留长度。部分场景会使用简化估算公式：线束长度≈行程长度的一半 ×1.05～1.1，该简化公式仅适用于短行程、小弯曲半径工况，长行程场景不可直接套用。 常见错误是拿卷尺量旧线束，旧线束已经拉伸变形，直接照搬参数必然出错。行程超过 10 米，必须考虑线束自重下垂，核对拖链内腔高度，必要时增设导向支撑轨道。
弯曲半径：一条铁律，两种算法
工程铁律：线束最小弯曲半径 ≥ 线缆外径 × 厂商给定倍数，高柔拖链线通常 7.5～10 倍，普通线缆 12～15 倍。选型需要双重校验，拖链内腔标称弯曲半径不得小于线缆最小动态弯曲半径，拖链结构强迫线缆过度弯折，即使高柔线材也会快速疲劳断芯。拖链选型时，内腔弯曲半径、线缆最小弯曲半径两项参数都要核对，取较大值作为设计基准。
布线规矩：拖链内部的四条纪律
第一，分层布设：粗线 / 动力线缆布置在拖链下层，细线 / 信号线布置在上层，同层线缆外径比值差异不超过 30%，避免细线被粗线挤压磨损。拖链内腔线缆总截面积不超过内腔 40%，预留活动间隙。
第二，线缆不捆绑：拖链内线缆保持自由活动，采用分隔板隔离，禁止扎带捆扎，捆扎会造成应力集中，断芯位置多发生在扎带束缚处。
第三，只固定两端：固定点设置在拖链首尾两端，中间段完全自由，让线缆随拖链自然弯曲形变。第四，留松量：两端各预留 3%～5% 余量，抵消制造公差与温度变形。

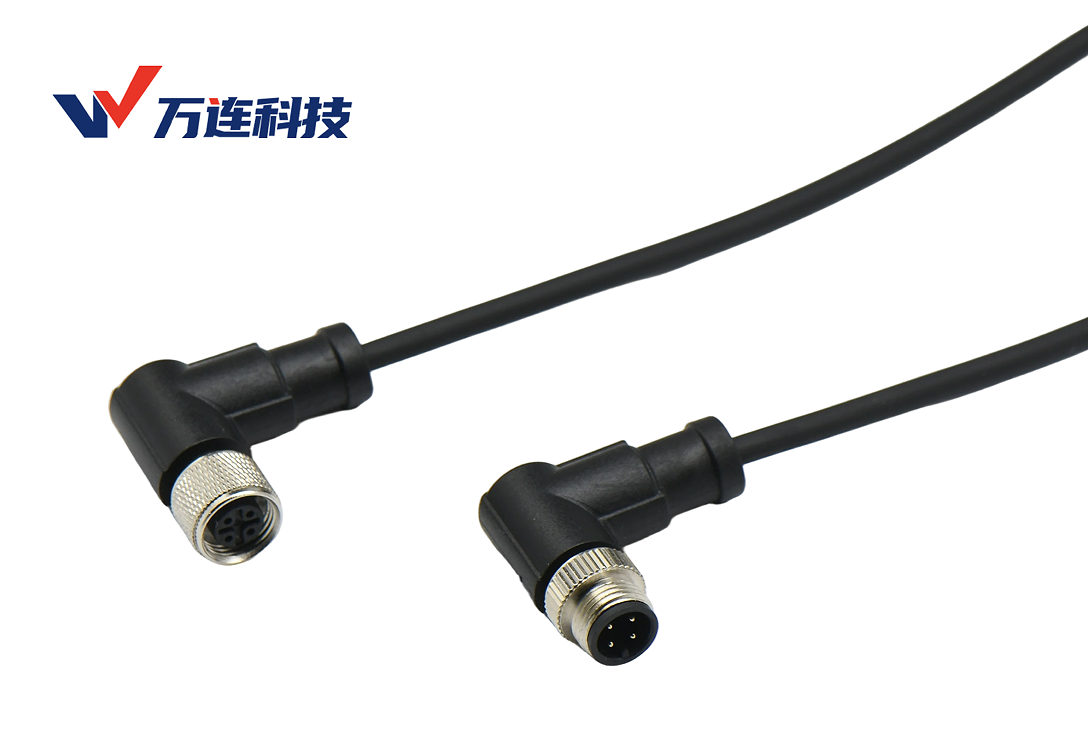

连接器端部的应力消除设计
拖链线束失效点除弯曲段外，另一高发位置是连接器根部。设计要点：拖链出口优先使用分线压板、电缆压块做应力消除，将拖链传递的拉力承载在连接器壳体，避免拉力作用在焊点、压接点。模缩套仅适合静态应力防护，不适合高频往复运动工况。线缆离开拖链出口到设备接口段保持平滑弧度，避免直角急弯；重载工况可在拖链出口加装导线保护簧。
验证：百万次寿命怎么算
按设备日运行节拍估算年弯折次数，例如往复 30 次 / 分钟 ×16 小时 ×300 天≈860 万次 / 年，对照线材规格书标注的弯折寿命选型。弯折寿命参数基于固定弯曲半径、运动速度标定，环境温度同样是关键影响因素，高温工况下 PVC 类线材弯折寿命会明显衰减；现场工况加速度、环境温度都会降低实际寿命，常规工况预留 2 倍以上安全系数，高速冲击工况提升安全系数。重载或关键工位，打样阶段开展弯折实测验证，用实测数据替代纯理论推算。
