机器人机械臂来回摆动、数控机床拖链往复运动、自动化产线滑轨高速移动。在这类动态运动工况下做工业以太网通信，普通固定安装网线往往运行数万次就出现断芯故障，拖链场景应当选用高柔性拖链专用网线。外被材质、耐弯折性能、屏蔽结构是选型的三大核心维度。
为什么普通网线不适合拖链动态工况？
普通固定敷设工业网线即便具备屏蔽结构、良好防护等级，大多采用普通 PVC 外被，设计定位为静态固定安装。
拖链内部线缆需要跟随设备持续往复弯折，每日循环次数可达数千至上万次。普通固定安装 PVC 网线（非拖链专用结构），在持续动态弯折下，外被容易开裂，内部铜丝发生疲劳断裂；一旦出现断芯，会直接造成以太网通信中断，引发产线停机。这类网线导体通常为单根或较粗的多股铜丝，结构上未考虑动态弯折应力，因此在拖链工况下，往往仅经过数百至数千次弯折就可能出现断芯或外被开裂，导致通信中断。
注意：市面上存在改性 PVC 拖链专用电缆，采用超细多股导体 + 改性护套，在低速、低循环频次的轻型拖链工况，宽松测试条件下弯折寿命可达 100‑300 万次，可以作为成本优先项目的备选。但在高速、高频往复、油污、低温严苛工况，综合性能依旧弱于 PUR 拖链网线。
合格 PUR 拖链专用网线一般采用聚氨酯外被搭配高柔超细精绞铜导体，在标准实验室测试条件下，弯折寿命远高于普通固定敷设 PVC 网线；动态最小弯曲半径可做到线缆外径的 5‑7.5 倍。但具体倍数需根据线缆类别、外径及导体结构确定，Cat6a 及以上建议按 7.5‑10 倍取值。
重要前提：所有标称弯折寿命均为实验室标准条件得出，受动态弯曲半径、运动速度、行程、温度、线缆填充率影响，现场实际使用寿命会和实验室数据存在差异。
拖链网线选型三大要素
要素一：外被材质，区分工况优先选用合适护套材料
PUR（聚氨酯）是中高速、高循环拖链工况主流护套材料，对比普通 PVC 主要优势：抗拉强度更高、耐磨性能优异、动态耐弯折表现突出，具备较好的耐油特性，低温环境下（‑40℃）依然可以保持柔韧性。
PUR 护套的应用边界不可忽视： 普通聚酯型 PUR 在长期高温高湿环境下，存在水解老化风险，护套会出现粉化、开裂；同时普通 PUR 不建议长期接触强极性溶剂、浓酸碱。
选型提示：如果项目处于高温高湿车间、户外潮湿环境，应当选用耐水解改性配方 PUR 护套线缆。
选型总结：
- 低速、低循环、普通干燥工况、成本敏感：可选用改性 PVC 拖链专用线缆；
- 中高速、高频往复、油污、低温严苛工况：优先 PUR 聚氨酯外被。
要素二：弯折寿命，重点看完整测试条件，不要只看次数
弯折寿命不能只看标称循环次数，必须同步核实对应的测试条件：动态弯曲半径、拖链行程、运动速度、环境温度，脱离工况的次数参考价值很低。
标准参考说明：
- 国内拖链动态曲挠测试可参考 JB/T 10638‑2022《拖链系统用柔性移动电缆》；
- 国际动态曲挠测试可参考 EN 50289‑1‑7；
- 护套材料规范参考 EN 50363；UL758 属于线缆安全认证标准，不做拖链弯折测试依据。
选型参考阈值（实验室标准条件）：
在实验室标准测试条件下，常规拖链工况，PUR 拖链网线基础款弯折循环次数建议不低于 500 万次；主流产品可达 800‑1000 万次；采用 IEC 60228 Class 6 超细导体 + 特种改性 PUR 的高端特种型号，弯折寿命可达 1000‑2000 万次。
选型务必确认线缆动态最小弯曲半径≥7.5 倍线缆外径；Cat6a 及以上万兆拖链网线，工程保守建议动态最小弯曲半径≥10 倍线缆外径。务必区分动态弯曲半径与静态弯曲半径，拖链工况选型只参考动态参数。
注意：6 类导体是高耐弯折的必要条件，但并非充分条件，导体绞合工艺、成缆退扭结构、护套配方同样决定最终弯折寿命。
如果供应商仅提供弯折次数，但无法提供完整测试报告以及对应的测试条件（弯曲半径、行程、往复速度、环境温度），选型时需要谨慎评估。
要素三：屏蔽结构，适配工业现场电磁干扰
拖链运动过程中线缆持续承受弯曲、振动应力。仅采用单层铝箔绕包、无铜编织外层保护的屏蔽结构，反复弯折后铝箔薄膜容易开裂破碎，造成屏蔽效能衰减失效。
选型建议：
绝大多数拖链工业以太网网线推荐结构：四对信号线独立双绞，采用「内层铝箔绕包 + 外层镀锡铜丝编织总屏蔽（STP）」双层屏蔽结构，编织密度建议≥85%；外层铜编织层对内层铝箔形成机械防护，是工业拖链网线的主流成熟方案。
如果设备处于极强电磁干扰环境，可升级选用每对线带独立分屏蔽 + 总屏蔽的 SFTP 结构，但成本会明显上升，普通工况无需过度选型。

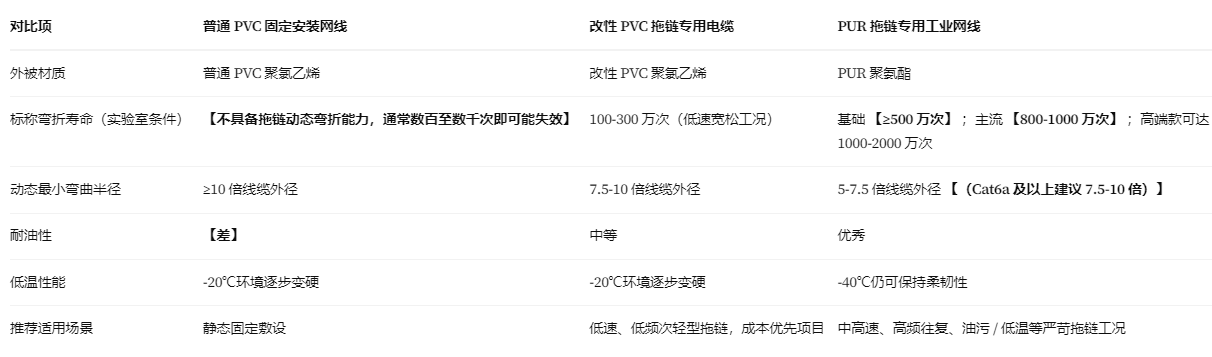

拖链网线性能对比表
现场安装不可忽视的关键点
即便选到合格的拖链网线，若安装不当依旧会提前损坏，工程现场需要关注以下要点：
- 严格按照线缆手册要求，不小于规定动态弯曲半径，不能直接套用静态弯曲半径；
- 拖链内部线缆做好分隔固定，避免线缆之间互相缠绕、扭转、摩擦；
- 控制拖链内部线缆总填充率，不可塞满挤压；
- 拖链两端出线位置做应力释放处理，减少线缆根部受力；
- 尽量避免线缆在拖链内部产生扭转。
拖链网线定制配套
万连科技可提供拖链专用高柔工业网线定制服务，接口支持 RJ45‑RJ45、M12 X‑code to M12 X‑code、M12 X‑code‑RJ45 等混合接口组合。线缆采用 PUR 聚氨酯外被、铝箔 + 镀锡铜编织双层屏蔽结构、高柔精绞导体，高端规格线材在实验室条件下弯折寿命可达 1000 万次以上。既有标准长度现货，也支持非标规格定制。
针对拖链内部多线缆混杂的工况，可提供拖链成套线束组合方案：将网线、传感器线缆、控制线缆集成编组，统一标识编号，配套固定辅件，减少拖链内部线缆缠绕与摩擦，延长整套线束系统的使用寿命。
公司设有 CNAS 认可实验室，生产全流程工艺记录与品质数据可追溯。
