传感器是工业自动化设备的"感官系统"，而传感器线束就是连接感官与大脑（PLC/控制器）的"神经"。选错了线束，轻则信号不稳、设备误动作，重则EMI干扰导致整条产线停机。
本文从接近开关、光电传感器、压力传感器、工业相机四大类传感器出发，系统讲解传感器线束的选型逻辑——编码怎么选、芯数怎么定、屏蔽要不要、线材材质怎么挑，一文搞懂传感器布线。
一、传感器类型与线束接口的对应关系
不同类型传感器在电气接口上存在差异，线束选型第一步是"认接口"：
| 传感器类型 | 常见接口 | 线束编码 | 典型芯数 | 屏蔽要求 |
|---|---|---|---|---|
| 接近开关 | M8/M12 | A码 | 3/4芯 | 常规非屏蔽，强干扰环境建议屏蔽 |
| 光电传感器 | M12 | A码 | 4/5芯 | 建议屏蔽 |
| 压力/温度传感器 | M12 | A码 | 4/5芯 | 模拟量建议屏蔽，数字量可不屏蔽 |
| 工业相机（GigE） | M12/RJ45 | X码 | 8芯（4对） | 必须双重屏蔽 |
| 工业相机（USB3.0） | M12 USB/RJ45 | USB专用 | 9芯 | 必须双重屏蔽 |
| 激光雷达（以太网） | M12 | X码 | 8芯 | 必须屏蔽（编织密度≥85%） |
| 激光雷达（RS485/IO-Link） | M12 | A/D码 | 4/5芯 | 必须屏蔽 |
万连科技M12连接器产品线丰富，覆盖A、B、C、D、X、L、T、S等多种编码，执行IEC 61076-2-101等相关标准，提供IP67/IP68防护等级。其电气参数因型号而异，额定电压最高可达250V（视芯数而定），额定电流最高可达4A。其中：
-
A编码：常用于传感器等低功耗信号传输。
-
D编码（4针）：为百兆以太网（如PROFINET）定制，引脚1/3为发送对（TX+/-），引脚2/4为接收对（RX+/-）。
-
X编码（8针）：专为千兆/万兆高速以太网传输设计，速率可达10Gbps。
二、PNP vs NPN输出对线束芯数的影响
接近开关和光电传感器分PNP型和NPN型两种输出方式，这直接决定了线束芯数：
3芯线束（PNP/NPN型，不带功能输出）
- 棕色线（BN）：接24V DC正极（供电）
- 蓝色线（BU）：接0V DC负极（供电）
- 黑色线（BK）：信号输出线（PNP型输出高电平，NPN型输出低电平）
3芯M12 A码线束是最基础的传感器线束，适用于简单的"有/无"检测场景——接近开关检测到物体就输出一个开关量信号给PLC。
4芯线束（带反极性保护或功能输出）
- 棕色线（BN）：24V+
- 蓝色线（BU）：0V
- 黑色线（BK）：常开（NO）信号输出
- 白色线（WH）：常闭（NC）信号输出
4芯线束适用于需要同时输出NO/NC信号的传感器，或需要功能诊断输出的高端传感器。万连科技传感器应用方案中，NPN型接近开关常用4芯配置，实现供电+信号双通道。
5芯及以上线束
5芯线束多用于IO-Link智能传感器（供电+时钟线+数据线+地线），或带有外部诊断/ teaching功能的传感器。万连科技I/O-Link应用场景方案中已适配此类多芯传感器线束需求。
三、传感器线束的屏蔽要求与EMC对策
传感器线束是否需要屏蔽，取决于信号类型和电磁环境：
不需要屏蔽的场景
- 开关量信号（接近开关、光电传感器的ON/OFF输出）
- 短距离传输（线长<2m）且电磁环境干净的车间
- 简单温湿度传感器的数字信号
必须屏蔽的场景
- 模拟量信号：压力、温度、流量传感器输出4-20mA或0-10V模拟信号，极易受变频器、伺服驱动器EMI干扰，必须使用屏蔽线束
- 工业以太网信号：Profinet/EtherNet/IP通信线束，D码/X码连接器配套双绞屏蔽线缆
- 高频信号：激光雷达、视觉传感器的高频数据传输，屏蔽效能要求≥85dB
- 强EMI环境：靠近变频器、大功率电机、焊接设备的传感器布线

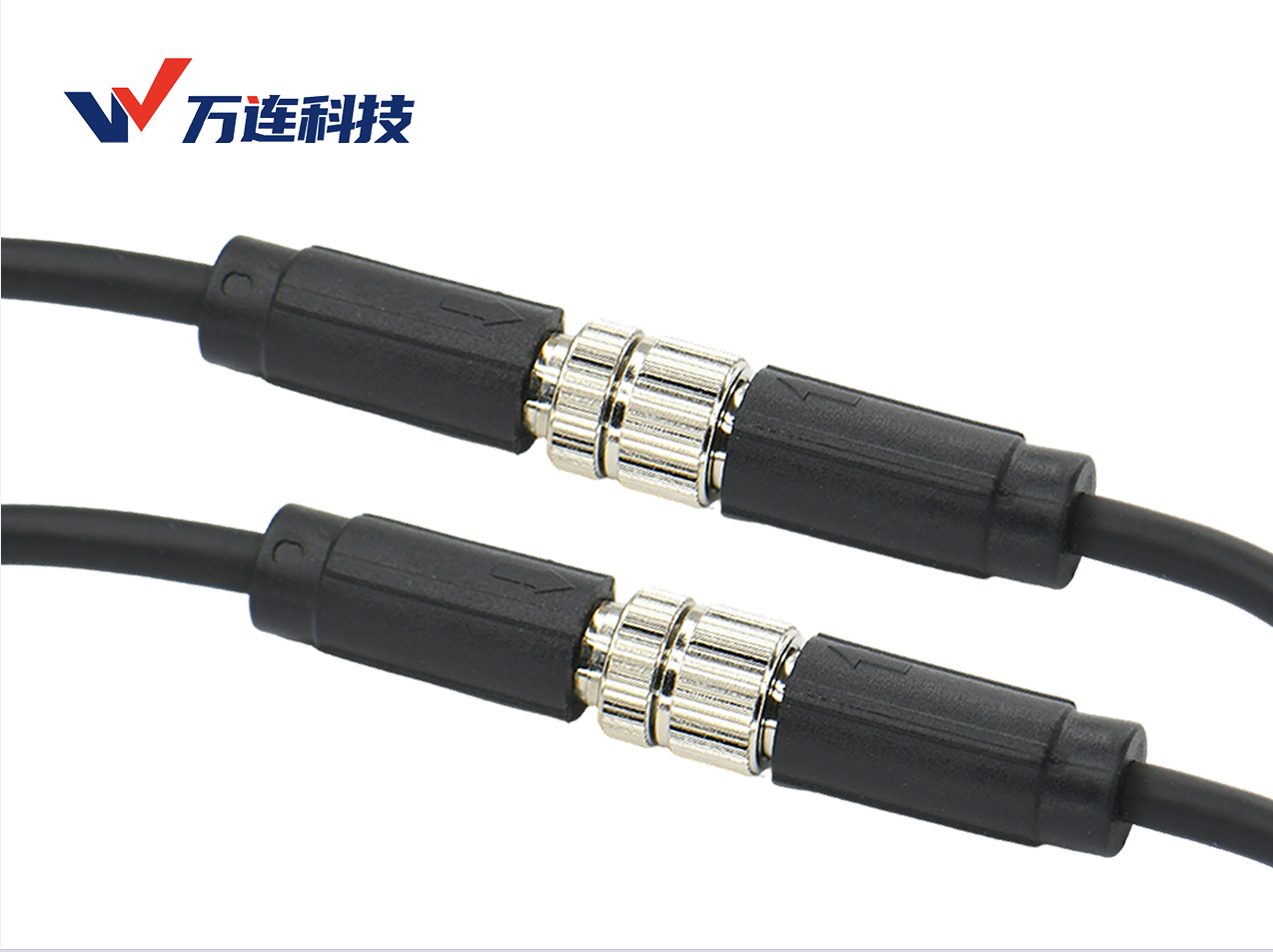

万连科技M12成型式连接器线束提供屏蔽款与非屏蔽款两种选择。其屏蔽款搭载360度镀锡铜编织屏蔽层，可实现全包裹高覆盖率屏蔽，有效对抗电磁干扰。万连科技还提供铝箔+镀锡铜网双重屏蔽的加强型方案（常见于部分A/D编码产品），适用于对信号完整性要求极高的场景，可稳定传输激光雷达、视觉传感器等设备的高频信号。
四、工业相机线束的特殊要求
工业相机是传感器中要求最高的一类，线束选型有其特殊性：
接口类型决定线束方案
-
GigE相机：使用M12 X码连接器（8芯，支持千兆/10Gbps以太网传输）或RJ45工业网线。万连科技M12产品线覆盖X编码，适用于工业以太网等高速传输场景。
-
USB3.0相机：使用USB3.0线束，万连科技拥有USB3.0相关连接器产品线及卧式插座专利。
-
Camera Link相机：使用MDR/SDR连接器（行业标准接口，MDR适用于工业环境，SDR为紧凑型版本。
万连科技机器视觉相关连接器产品包括：USB2.0/3.0系列连接器、M8/M12防水连接器系列（支持A/B/D/X等多种编码，IP67/IP68防护）、A1251线对板连接器系列等。万连USB连接器产品线涵盖USB2.0/3.0/3.1全系列，RJ45连接器可选带100BASE变压器规格。
工业相机线束的EMI防护
工业相机传输的是高速数字图像数据，对EMI极其敏感。线束必须满足：双绞线对（差分信号）、铝箔分对屏蔽+镀锡铜编织总屏蔽（SFTP结构）、金属外壳连接器360度接地。万连M12 X码屏蔽线束和RJ45金属壳网线均满足上述要求。
五、传感器布线最佳实践
1. 线长规划
传感器到控制柜的距离决定线长。建议预留10-15%余量，但不要过长——过长线束不仅浪费成本，还会引入额外EMI。万连支持按厘米级精度定制线长，公差控制在±5mm以内。
2. 走线方式
- 信号线与动力线分开走线，间距≥20cm，条件允许时分别走线槽
- 拖链内传感器线束使用PUR高柔线材，避免PVC线材弯折疲劳断裂
- 静态安装场景PVC线材即可，成本更优
3. 标识管理
产线上数十根传感器线束交织在一起，没有标识就是灾难。建议每根线束两端热缩管印线号（如"SENSOR-01"），与图纸一一对应。万连定制线束可提供热缩管标识、穿号管、彩排线等多种标识方案。
4. 防水一致性
如果传感器部署在潮湿或冲洗环境，线束的防水等级必须与传感器本体一致。IP67传感器配IP67线束是基本要求；食品行业高压冲洗场景，传感器和线束都需要IP69K。万连M12成型式防水连接器提供IP67防护，可通过灌封工艺升级至IP68。
六、万连传感器线束产品选型推荐
| 传感器类型 | 推荐连接器 | 推荐线材 | 推荐屏蔽 | 典型防护等级 |
|---|---|---|---|---|
| 接近开关（开关量） | M12 A码 3/4芯 | PVC（静态）/PUR（动态） | 视环境而定，强干扰下建议屏蔽 | IP67 |
| 光电传感器 | M12 A码 4芯 | PVC/PUR | 建议屏蔽 | IP67 |
| 压力传感器（模拟量） | M12 A码 4/5芯 | 双绞屏蔽线 | 铝箔+编织双重屏蔽 | IP67 |
| 工业相机（GigE） | M12 X编码 | Cat6A SFTP | 铝箔分对+编织总屏蔽 | IP67 |
| 工业相机（USB3.0） | USB3.0 A型 (IP20) / M12 USB (IP67) | USB3.0屏蔽线缆 | 编织屏蔽 | IP67 |
万连科技传感器应用方案：万连科技为传感器及相关智能装备企业提供全场景连接解决方案，已适配车载、BMS、踏板压力等多类传感器应用需求。核心传感器连接产品涵盖M12插头、面板式带电子线系列、M8防水线束、M12金属防水系列等。依托专业定制团队与强大工厂实力，可精准响应传感器领域连接方案图纸定制、加急打样需求。
传感器线束选型的核心逻辑：先认接口（M8/M12/RJ45/USB），再定编码（A码传感器信号/D码百兆以太网/X码千兆以太网），然后选芯数（3芯开关量/4芯NO+NC/5芯IO-Link），接着判断屏蔽需求（模拟量和高频信号必须屏蔽），最后匹配线材材质（PVC静态/PUR动态）和防护等级（IP67/IP68/IP69K）。
万连科技M12/M8连接器全系列覆盖A/B/D/X编码，提供屏蔽/非屏蔽多种选择，支持从3芯到17芯多规格定制。配合传感器线束定制打样能力（2小时快速报价、48小时交付、小批量定制），可帮助设备工程师快速完成传感器布线方案验证。
