LED显示屏供电链路的电压压降与温升是相互耦合的博弈关系：电流增大导致焦耳热升温，温度升高推高接触电阻，进一步加剧压降。当链路末端电压跌落至驱动IC欠压阈值以下时，屏幕将出现随机黑屏或闪屏。万连科技从P=I²R焦耳热基本公式出发，深入分析连接器接触电阻对供电链路节点压降的贡献机制，阐述多触点并联降阻、大截面紫铜导体与高导热材料三项设计对策，并给出N+1冗余供电架构的系统设计思路。
一块P3间距户外LED显示屏满功率白屏时，单箱体峰值电流可达数十安培。供电从电源→配电箱→箱体接口→模组电源座，链路各连接点接触电阻串联累积，在电流激增时产生显著压降。驱动IC通常具有欠压保护功能，当供电电压跌落至阈值以下时，IC自动复位导致黑屏、电压恢复后再启动，表现为间歇性闪屏。连接器接触电阻是供电链路中不可忽视的压降贡献源。
- 1. 接触电阻与焦耳热的基本关系
供电链路中每个连接节点存在接触电阻R_c。电流I通过时产生的焦耳热为P = I²·R_c。温升ΔT = P·R_th，其中R_th为节点至环境的热阻。温度升高后，材料电阻率ρ增大，R_c随之升高，形成正反馈回路。
以单点接触电阻1 mΩ、电流30 A为例：功率损耗0.9 W。若热阻50 K/W，温升约45°C。该温升又使铜电阻率增加约15%，接触电阻进一步增大至1.15 mΩ，功率损耗增至1.04 W——正反馈持续推高温升直至达到新的热平衡。若平衡点温度超过塑壳热变形温度或驱动IC欠压阈值，故障爆发。
- 2. 设计对策：从端子到系统的多层降阻与散热

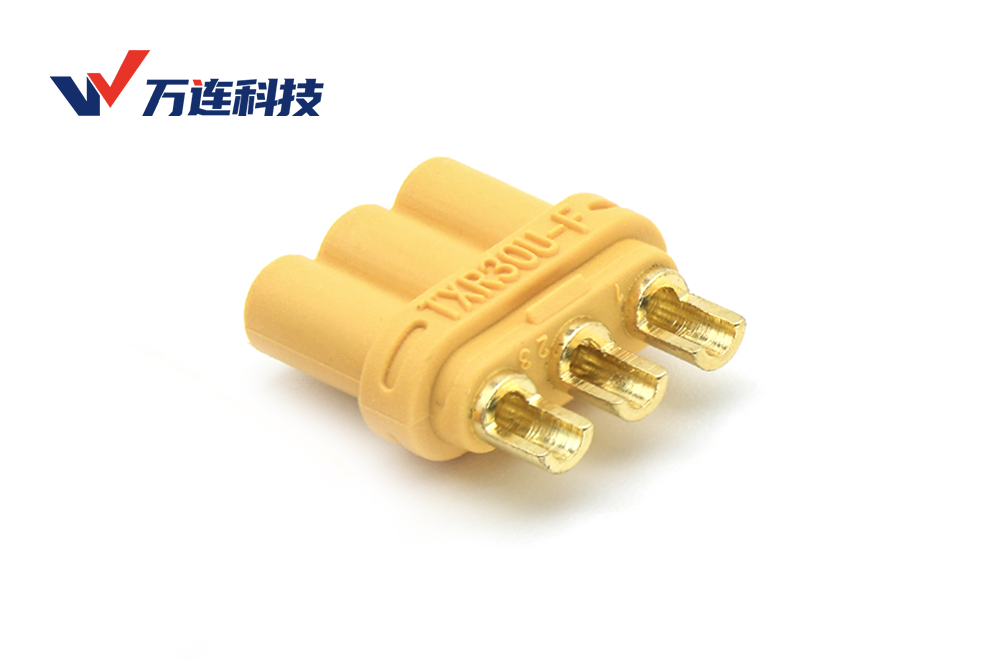

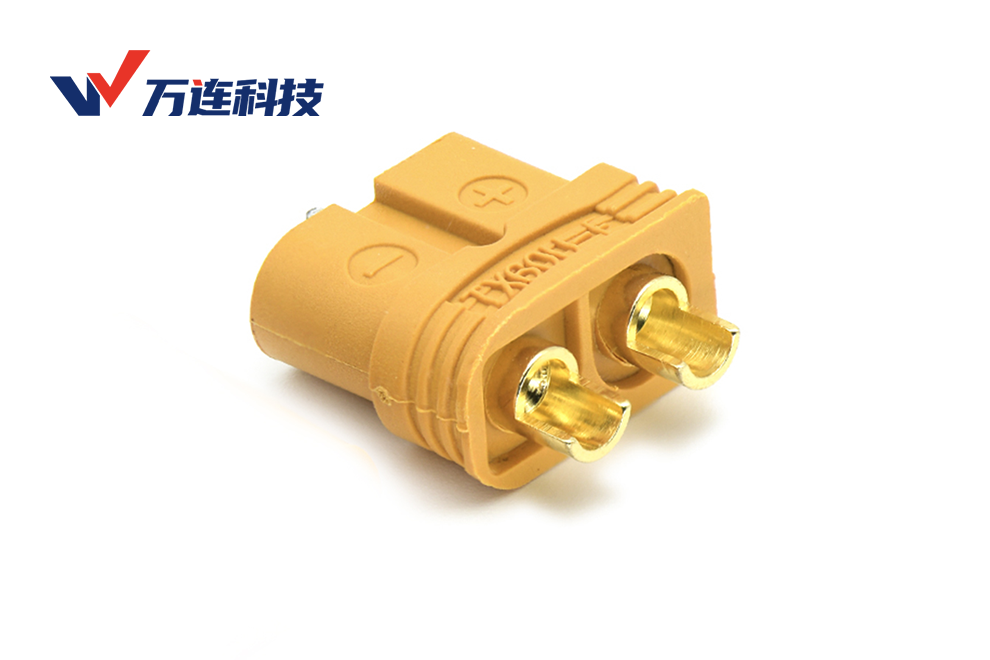

- 多触点并联降阻：将单点接触改为多个独立接触斑点并联，是降低总接触电阻最有效的手段。理论上，n个相同接触斑点并联后的总电阻约为单点电阻的1/n。万连科技大电流电源连接器采用双触点或多触点簧片结构，总接触电阻降低50%~70%。
- 大截面紫铜导体：体电阻R = ρL/A，截面积A越大，体电阻越低，单位长度发热越小。万连科技工业电源线束选用4 mm²~10 mm²紫铜导线，相比2.5 mm²截面，体电阻降低60%~75%。
- 高导热材料与应用：连接器壳体采用高导热工程塑料或金属外壳方案，接触区热量经端子根部传导至壳体表面，通过对流与辐射散至环境。
- 降额曲线正确使用：根据连接器降额曲线查询实际环境温度下的允许最大电流，确保工况不超设计边界。
- 3. 系统冗余供电设计
单路供电链路的单点失效可能导致整屏黑屏。万连科技推荐N+1冗余供电架构：每箱体由两路独立供电链路并联供电，单路故障时另一路可承载全负荷。冗余架构同时使每路分担电流降低，进一步减轻单节点发热与压降。
- 4. 测试验证方法
- 额定电流温升测试：通以额定持续电流，热电偶监测接触区域温升，稳定后记录ΔT与压降值。
- 瞬态负载测试：全黑→全白画面切换，高速采样记录电压与电流波形，计算动态压降与驱动IC输入端电压最小值。
- 热循环可靠性：-40°C至+85°C温度循环后复测接触电阻与压降，评估长期性能退化。
供电链路的压降控制是LED显示屏稳定显示的基石。万连科技大电流工业连接方案通过多触点降阻、大截面导线与冗余供电架构，从设计源头压缩压降与温升，保障全白画面满载工况下供电可靠性。
