在现代电子设备高速化、集成化的发展趋势下，电磁干扰问题愈发突出，成为硬件设计的核心难点之一。为有效解决这一问题，在连接器结构中增设EMI电磁屏蔽结构，能够大幅提升设备整体电磁兼容（EMC）性能，隔绝电磁噪声带来的各类干扰问题，保障电子系统稳定运行。
如今，智能手机、精密医疗设备、车载电子系统等各类终端设备的数据处理量持续攀升，信号传输速率不断提升。高密度、高集成度的电子元器件布局，让设备内部电路间距大幅缩小，电磁耦合与干扰风险显著增加，对连接器的抗干扰能力提出了更高要求。在高速信号传输与高密度布线的双重场景下，连接器作为电路互连的核心部件，其电磁屏蔽性能直接决定了整个电子系统的运行稳定性。
电磁干扰（EMI）是电子系统中常见的无用电气噪声，可由设备内部元件或外部环境产生。设备内部的数字时序电路、高频电子元器件工作时，会自发产生电磁噪声，这类噪声极易干扰同一系统内其他精密元件的正常工作，引发信号失真、功能异常等问题，这也是电子设备设计中重点攻克的系统内部电磁兼容难题。因此，在高性能、高密度电子设备的研发设计中，工程师必须针对连接器做专项EMI屏蔽优化，从互连环节阻断电磁噪声的产生与传播。
经过屏蔽结构优化的连接器，可从源头抑制电磁噪声的产生与外泄，避免设备对外产生电磁辐射干扰，同时也能抵御外部电磁信号的侵入，实现双向电磁防护。行业主流的EMI抑制技术，主要通过优化接地结构、增设金属屏蔽覆盖层等方式，全方位消除连接器工作过程中产生的电磁噪声。目前，搭载屏蔽结构的微型同轴连接器、射频连接器、板对板连接器以及FFC/FPC柔性连接器，已广泛应用于搭载Wi-Fi、GPS、LTE等无线通信模块的高端电子设备中，是解决高速设备EMI问题的核心方案。
电磁干扰的传播路径主要分为辐射干扰与传导干扰两类，两类干扰的产生机制与解决方案各有不同：
辐射干扰
高频信号在导线、PCB板走线等导电介质上传输时，会激发时变电磁场，该磁场会向外扩散辐射，形成可远距离探测的电磁干扰。导电介质与周边电路、元器件的间距越小，电磁场耦合效应越强，越容易在相邻导电结构上感应出电压与电流，造成信号干扰。
这类高频辐射干扰的核心解决方式，是对设备外壳、传输线缆、连接器等关键部件做完整屏蔽处理。电子系统中任何未做屏蔽防护的结构，都会成为电磁辐射的泄漏口，引发整体EMI性能不达标。
传导干扰
传导干扰依托导体介质直接传播，电路中各类有效或杂散信号，会通过导线、PCB走线等载体直接串扰至目标电路，破坏设备正常工作状态。设备供电电源线是最典型的传导干扰传播路径。针对这类干扰，行业通常采用线路滤波器、电容滤波网络等器件，分离有效工作信号与杂散干扰信号，实现干扰抑制与电路稳压。

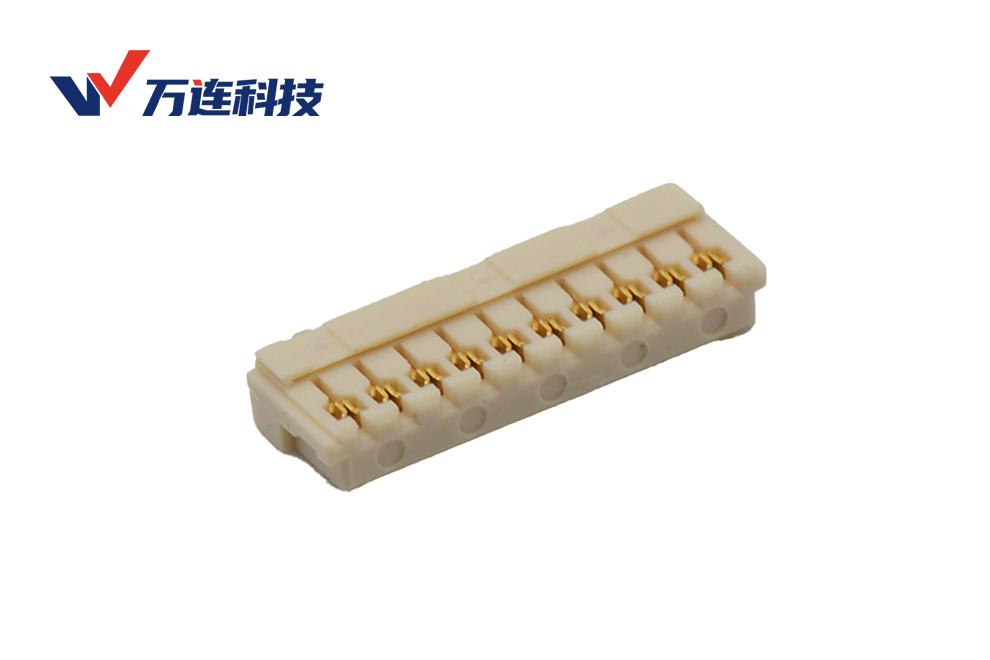

在商用量产端，万连屏蔽式连接器系列深度落地上述EMC优化逻辑，是适配高速、高密度电子设备的主流成熟解决方案。产品摒弃传统简易屏蔽结构，采用自研一体化屏蔽壳体与优化接地架构，复刻升级360°全维度屏蔽设计，彻底解决连接器高频工作时的电磁噪声外泄与外界干扰串扰问题。该系列产品不仅全面封堵插头、插座对接触点的电磁辐射，还针对SMT板载焊接区域做封闭式屏蔽覆盖，杜绝端子安装缝隙造成的EMI泄漏短板，完美匹配高速信号传输场景的电磁兼容需求。
在结构适配性上，万连屏蔽连接器延续行业高端多点屏蔽对接、多点接地核心设计。产品配对贴合度高，插头与插座屏蔽层可实现多点位均匀导通，屏蔽闭环无断点；同时预留多位置接地焊盘，能够与PCB电路板形成低阻抗、多路径的接地回流通道，快速泄放屏蔽层感应电流，从源头抑制电磁噪声辐射，大幅提升整机EMC冗余性能，规避高速传输下的信号失真、丢包问题。
行业实践证实，三大核心结构设计可高效优化连接器EMC性能，彻底缓解电磁干扰问题：
第一，全域屏蔽覆盖。连接器整体结构，包含插头、插座、SMT板载区域以及信号端子接触部位，均需采用360°无死角金属屏蔽包裹，杜绝局部屏蔽缺失导致的辐射泄漏。
第二，多点位屏蔽对接。插头与插座的屏蔽接触面需实现多点有效导通，保证屏蔽结构的连续性，避免对接缝隙产生电磁耦合干扰。
第三，多点可靠接地。连接器屏蔽层与PCB电路板之间需设置多处接地点，优化电流回流路径，降低接地阻抗，提升干扰泄放效率。
依托全域屏蔽、多点对接、可靠接地三大核心设计优势，万连全系列屏蔽连接器实现了优异的电磁干扰抑制效果，兼顾高屏蔽效能与小型化、高密度安装需求。相较于普通无屏蔽、半屏蔽连接器，该系列产品可有效降低设备内外电磁串扰，支持连接器近距离布局在无线天线、精密传感等敏感子系统周边，大幅释放PCB布局空间，极大提升硬件设计的灵活性。目前产品已全面覆盖板对板、FPC/FFC、微型同轴、射频等主流品类，广泛适配车载电子、智能终端、医疗设备、通信设备等场景，是现阶段兼顾性价比、稳定性与EMC性能的优质量产选型，完美适配当下电子设备高速化、小型化、高集成度的发展趋势。
