实际项目中经常遇到这类问题：连接器的间距、针数选型完全合规，但装配焊接后依然出现机壳遮挡、线束无法顺畅弯折、过炉后胶壳变形等故障。这类问题大多不是产品品质问题，而是前期设计时，没有同步敲定安装工艺、焊接参数和出线布局，导致结构装配与生产工艺不匹配。

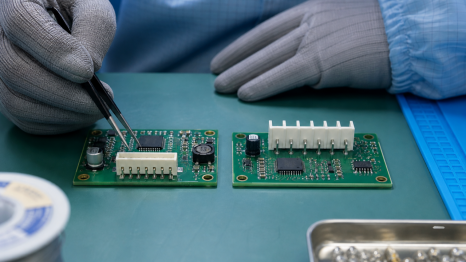

板端安装主要分为SMT贴片与DIP插装两种焊接形式，搭配立式、卧式两种出线朝向，实际选型需要相互配合。业内很多人习惯性认为“SMT适配小电流、DIP适配大电流”，这个认知并不严谨。连接器载流能力，核心取决于端子截面、适配线径、针位排布和整机温升散热条件，安装方式仅为辅助影响因素，不能单独决定电流规格。
一、SMT贴装：以材料耐热性适配回流焊工艺
SMT 连接器贴合 PCB 表层焊盘固定，可跟随整机贴片器件同步完成印刷、贴装、回流焊整套工序，适配批量量产。同时无需占用 PCB 通孔，能节省板内走线空间，在小型控制板、显示模组等高密设备中，布局优势十分明显。
但表面贴装结构的机械载荷集中在焊盘与固定片位置，结构抗拉扯能力有限。若设备线束自重偏大、插拔操作与板面形成侧向撬动力，长期受力易出现焊盘脱落、器件偏移问题。结构设计阶段，需结合焊脚结构、固定片配置、PCB 板厚增设线束固定点，避免焊盘单独承受长期拉扯载荷。
万连 A1002 高温无卤 UL94 V-0 针座、A2547 搭载 LCP 高温材质的针座，均可适配 260℃回流焊工艺。
二、DIP插装：通孔结构提升整机机械稳定性

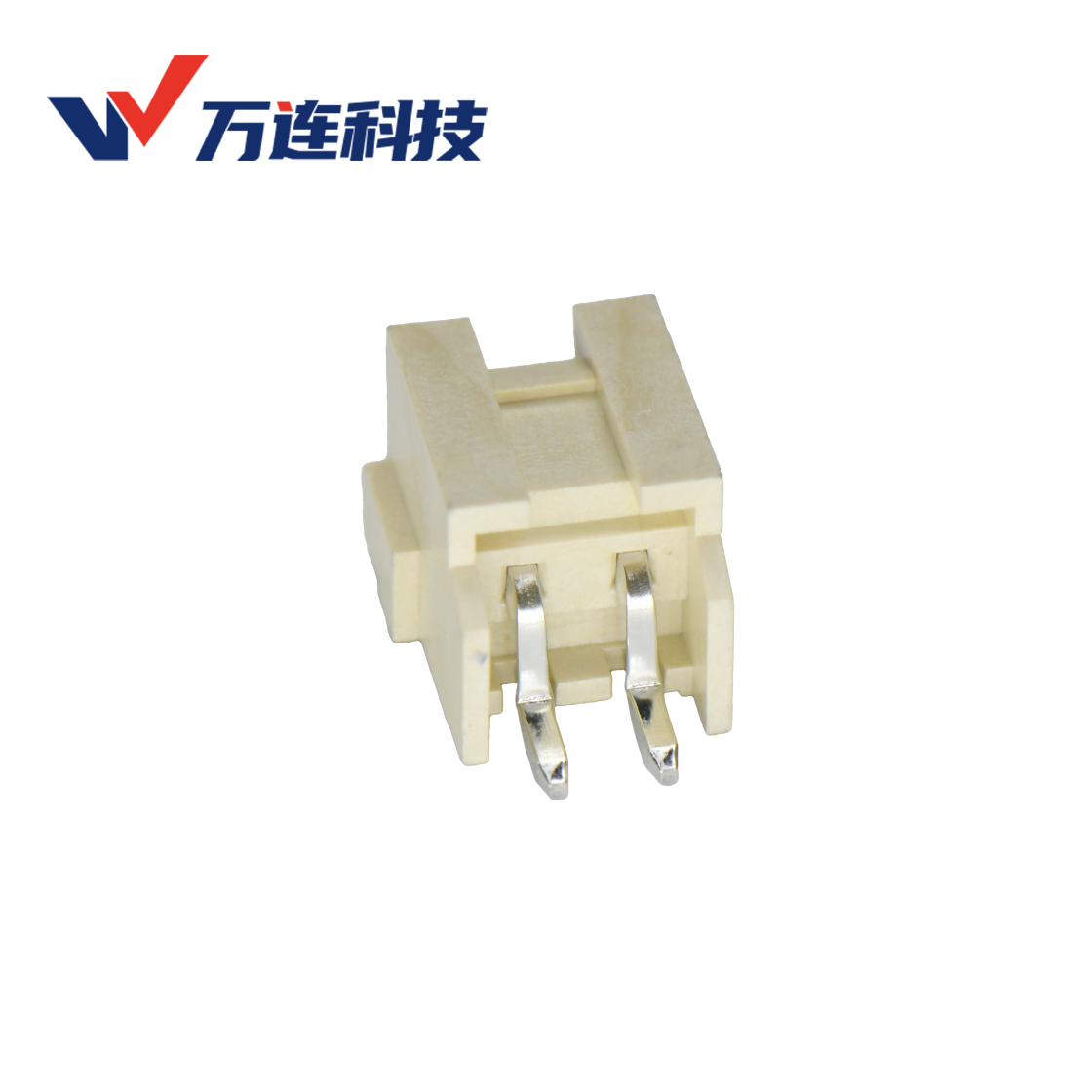

DIP连接器针脚贯穿PCB通孔，通过波峰焊、选择性焊或人工焊接完成固定。通孔结构可以把插拔、拉线的外力传导至PCB板体，有效提升接口抗剥离、抗拉扯性能，适合插拔频繁、线束偏重、板端受力复杂的设备场景。万连A3962配有90°DIP结构，适配3.96mm大间距、大线径的板端连接，结构稳定性更贴合重载工况。
实际选型要避开两个常见误区：通孔结构不代表机械强度一定可靠，针脚与孔径配合精度、焊料填充效果、焊盘环宽和PCB板材，都会影响整体结构强度；同时通孔安装也不等于大电流规格，即便焊接方式一致，不同端子截面、适配线径的连接器，载流能力差距也十分明显。
波峰焊管控重点是整套温度曲线，而非单一最高温度。预热不足、焊锡接触时间过长、胶壳离锡面过近，都会造成塑胶软化、针位偏移；工艺调试需对照连接器参数设定合理工艺窗口，通过首件确认焊点、胶壳和针位状态。厂家材质参数仅为基础依据，最终需要产线结合实际工况校准确认。
三、板端朝向：依据整机空间与线束走向选型
板端立式、卧式的选型核心，是贴合整机结构与线束走向，多数装配干涉问题，都是前期朝向匹配不当导致。万连A2501支持立插、立贴、卧插、卧贴四种板端姿态，可适配不同设备的布局需求。
立式连接器插拔方向垂直于板面，不占用板边空间，适合机箱上方有充足操作空间的设备；卧式连接器可以压低整机高度，适配薄型机箱、板边出线的紧凑布局。选型不能只看针座模型，必须带入完整插头、线缆外径和弯折半径综合评估。卧式虽然压低高度，但线缆弯折、锁扣解锁会占用更多板边空间；立式节省板边布局面积，但需要机箱上方预留插拔操作位置。
3.96mm间距的A3962除常规立、卧式结构外，还分为高弯、低弯两种形态，不同高度会直接改变插头、线束与PCB器件、散热器、机壳筋位的相对位置。高弯结构可规避板面器件干涉，预留充足线束活动空间；低弯结构能压缩整机竖向高度。选型不能仅凭结构名称判断，需要结合三维堆叠结构、插拔轨迹和线束走向全方位核查。
四、材质选型：贴合生产工艺与终端工况匹配
胶壳材质不能简单按照SMT、DIP安装形式一刀切，更不能单纯为了压缩成本选用低配材质。万连A2001根据不同生产工艺，匹配对应的高温、常规材质配置：SMT贴片版本必须用高温材质适配回流焊；DIP通孔版本也要根据波峰焊的温度、时长确认耐热等级。即便避开高温回流工序，设备长期高温运行工况，依旧需要优先选用高温阻燃材质。
材质选型需要兼顾阻燃等级、尺寸稳定性、耐温性能和行业规范，优先满足焊接工艺与终端工况，再考虑成本优化。如果仅满足过炉不融化，后期容易出现塑胶老化变形、阻燃不达标、尺寸偏移等隐性可靠性问题。
五、整体匹配逻辑：板端工艺决定整套装配方案
连接器选型要先确定板端工艺，再匹配线束端方案。统一核对PCB焊接方式、针座朝向、配对胶壳、端子与线径适配关系，既能让硬件工程师精准规划布板尺寸，也方便工艺人员敲定焊接参数，提前规避线束弯折、应力集中等装配隐患。
判断安装选型是否合理，只需结合实际工况核对四点：焊接工艺是否匹配量产条件、插拔与线束载荷是否在结构承受范围内、整机是否预留充足操作空间、材质料号是否对应工艺曲线，全部匹配才能保证选型可靠。
板端安装方式的改动，会联动整套线束与生产工艺调整。立式改卧式、DIP改SMT，不只是更换针座外观，还会改变线缆长度、剥线规格、端子朝向、装配顺序以及焊盘、钢网设计。替换替代料时，不能只核对针数、间距，必须同步确认安装高度、配对基准和锁扣方向，避免电气导通正常，但装配、运维出现干涉故障。
两种安装形式的量产管控重点各有不同：SMT版本需核对供料包装、贴装吸取位置、焊盘与钢网开口尺寸，防止器件偏移、单侧浮高；DIP版本要管控针脚孔径公差、通孔镀层、焊料填充饱满度，大体积胶壳还需规避波峰焊阴影引发的虚焊问题。针对外观相近的立、卧式料号，要做好物料区分与工位防错，保障批量装配一致性。
